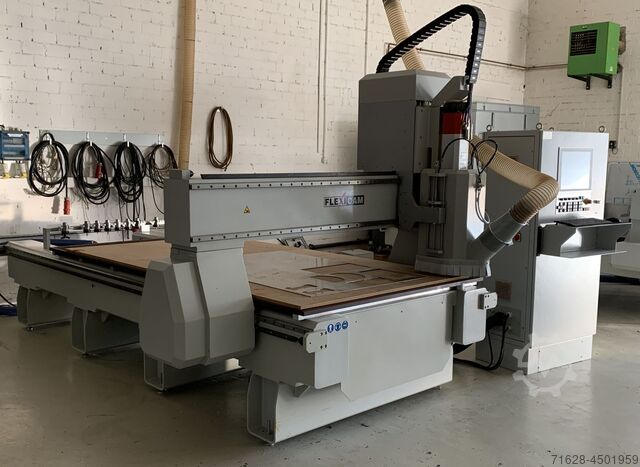

МАРШРУТИЗАТОР CNC FlexiCAM XL 1530

Описание

Данные о станке
- Передвижной портал с неподвижным столом и подвижным порталом для минимальной занимаемой площади
- Подконструкция, мост и стойка моста изготовлены из стали, сварены, разгружены от напряжений и обработаны как единое целое
- Основные узлы машины состоят из ребристых сварных конструкций, оптимизированных для оптимального соотношения жесткости и веса, а также для гашения вибраций и высокой скорости.
- Каждая конструкция станка проверяется и оптимизируется с помощью анализа методом конечных элементов (FEA) для обеспечения максимального качества, производительности и безопасности
- Легкодоступный стол станка для простой погрузки и разгрузки с помощью вилочного погрузчика или мостового крана
- Шлифованные прецизионные направляющие с большим предварительным натягом и дополнительной защитной планкой для оптимальной очистки от стружки по всем осям
- Двусторонний синхронизированный привод по оси X (привод портала)
- Реечный привод на осях X и Y
- Прецизионные шарико-винтовые пары на оси Z
- Прецизионные планетарные редукторы
- Кабельные тяговые цепи в закрытом исполнении
- Высококачественные экранированные кабели волочильных цепей
- Рабочий диапазон по оси X 3 050 мм
- Рабочий диапазон по оси Y 1 550 мм
- Z-проход 280 мм
- Z-перемещение 480 мм
- Скорость перемещения Макс. 80 м/мин.
- Сетевое подключение через Ethernet
- Удаленное обслуживание через Интернет
- Общий вес ок. 4 000 кг
Управление ЧПУ
- Система управления FlexiCAM ACS Control System Pro
- Мощная промышленная система управления ЧПУ "Сделано в Германии"
- Совместимость с G-кодом по DIN-ISO 66025
- Промышленный ПК с 17-дюймовым сенсорным монитором в качестве HMI
- Удобная панель управления станком
- Поворотный переключатель подачи и скорости вращения шпинделя
- Ручная панель управления для режима настройки с маховиком, выбора оси и разрешения, кнопки аварийного останова
- Клавиатура и мышь для Windows
- Порт USB на передней панели
- Порт Ethernet (RJ45)
- Включая дистанционное обслуживание через Интернет

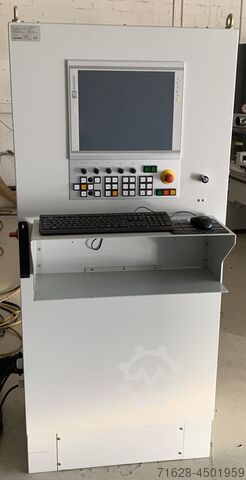

- Панель управления и контроля встроена в шкаф управления
Технология привода
- Цифровой сервоконтроллер с серводвигателями переменного тока
- Абсолютный энкодер высокого разрешения (17 бит)
- Полевая шина EtherCAT
Шпиндель с автоматической сменой инструмента
- Потребляемая мощность 10 КВт (S1) / 12 КВт (S6)
- Бесступенчато программируемая скорость 2000 - 24 000 об/мин
- Керамический подшипник
Nec Roflprie Nc Ifnecu
- Охлаждение через встроенный электрический вентилятор
- Конусность инструмента HSK-63F
- Максимальный диаметр хвостовика или инструмента 26 мм
- Контроль температуры
- Контроль безопасности для конуса инструмента в шпинделе
- Контроль сжатого воздуха
Всасывающее устройство для автоматической смены инструмента
- Шланговое соединение диаметром 120 мм
- Ручная регулировка высоты
- Пневматический подъем/опускание для смены инструмента
Магазин для смены инструмента
- Линейный сменщик инструмента, установленный за пределами рабочей зоны на заднем конце станка
- Подготовлен для макс. 12 позиций инструмента
- Держатель инструмента HSK-63F / ER40 входит в комплект поставки (4x)
Прецизионный датчик длины инструмента
6-зонный вакуумный стол высокого давления
- Жесткая бумажная плита из фенольной смолы (толщина 25 мм)
- Зоны могут автоматически переключаться по отдельности с помощью программы или панели управления
Вакуумный насос высокого давления в соответствии с требованиями заказчика
4x пневматические упоры
Автоматическая централизованная смазка (консистентная)
Упаковка CE
