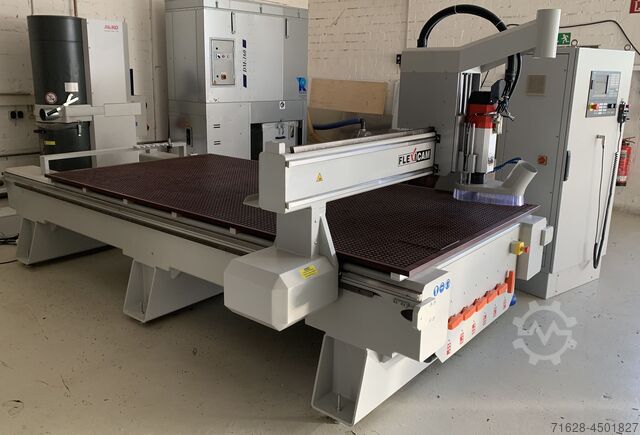

МАРШРУТИЗАТОР CNC FlexiCAM Stealth 1530

Описание

Данные о станке
- Передвижной портал с неподвижным столом и подвижным порталом для минимальной занимаемой площади
- Подконструкция, мост и стойка моста изготовлены из стали, сварены, разгружены от напряжений и обработаны как единое целое
- Основные узлы машины состоят из ребристых сварных конструкций, оптимизированных для оптимального соотношения жесткости и веса, а также для гашения вибраций и высокой скорости.
- Каждая конструкция станка проверяется и оптимизируется с помощью анализа методом конечных элементов (FEA) для обеспечения максимального качества, производительности и безопасности
- Легкодоступный стол станка для простой погрузки и разгрузки с помощью вилочного погрузчика или мостового крана
- Шлифованные прецизионные направляющие с большим предварительным натягом и дополнительной защитной планкой для оптимальной очистки от стружки по всем осям
- Бесщеточные цифровые серводвигатели A/C и контроллеры на всех осях
- Двусторонний синхронизированный привод по оси X (привод портала)
- Реечный привод по осям X и Y
- Прецизионные шарико-винтовые передачи с подшипниковыми узлами с обеих сторон на оси Z
- Прецизионные планетарные редукторы с малым люфтом
- Закрытые тросовые тяговые цепи для защиты тросов тяговых цепей от стружки и пыли
- Высококачественные экранированные кабели волочильных цепей обеспечивают высокий уровень безопасности от неисправностей и отказов
- Рабочий диапазон по оси X 3 050 мм
- Рабочий диапазон по оси Y 1 550 мм
- Z-проход 200 мм
- Z-перемещение 280 мм
Ncjc R Nc Ifjflpmdjnju
- Скорость перемещения Макс. 80 м/мин.
- Сетевое подключение через Ethernet
- Удаленное обслуживание через Интернет
- Габариты ок. 3 460 x 2 460 x 1 930 мм (Д x Ш x В, без защитных устройств)
- Общий вес ок. 3 500 кг

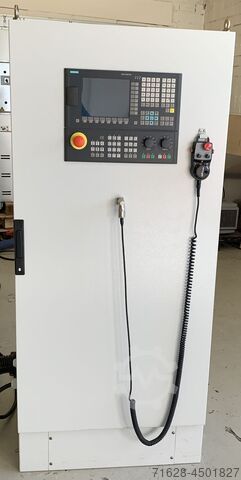

Управление ЧПУ
- Siemens Sinumerik 808D Advanced
- Цветной ЖК-дисплей
- Механические кнопки Класс защиты IP65
- Ввод через 62-клавишную панель управления
- Специфическая для каждой технологии раскладка клавиатуры
- Панель управления с 39 кнопками и 30 светодиодами
- Светодиодный индикатор номера инструмента
- Поворотный переключатель подачи и скорости вращения шпинделя
- Панель ручного управления с маховиком, выбором оси и разрешения, кнопкой аварийного останова
- Порт USB на передней панели (IP65)
- Порт Ethernet (RJ45)
- Всестороннее обучение и средства автономного программирования
Технология привода
- Концепция цифрового привода Siemens
- Сервоконтроллер Siemens Sinamics V70
- Серводвигатели Siemens Simotics 1FL6
- Кабели и разъемы Siemens MOTION-CONNECT

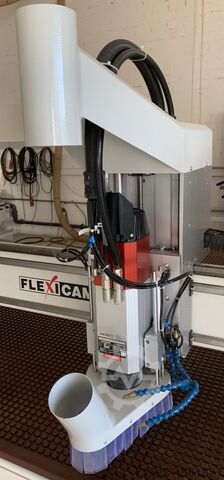

Шпиндель с автоматической сменой инструмента
- Потребляемая мощность 8 КВт (S1) / 10 КВт (S6)
- Скорость 2000 - 24 000 об/мин
- Керамические подшипники
- Охлаждение через встроенный электровентилятор
- Конусность инструмента ISO 30
- Макс. диаметр хвостовика или инструмента 26 мм с держателями ISO30 / ER40
- Контроль температуры
- Контроль безопасности конуса инструмента в шпинделе
- Контроль сжатого воздуха
Всасывающее устройство для автоматической смены инструмента
- Шланговое соединение диаметром 120 мм
- Ручная регулировка высоты
- Пневматический подъем/опускание для смены инструмента
Магазин инструментов
- Линейный сменщик инструмента, установленный вне рабочей зоны на заднем конце станка
- Макс. 12 позиций инструмента
- Держатель инструмента ISO30 / ER32 входит в комплект поставки (4x)
6-зонный вакуумный стол высокого давления
- Жесткая бумажная плита (толщина 25 мм)
- Зоны регулируются вручную с помощью шаровых кранов
Вакуумный насос высокого давления в соответствии с требованиями за
