Фрезерный станок по дереву с ЧПУ CORMAK Frezarka CNC CORMAK C2141 ATC

Описание

CORMAK C2141 ATC PREMIUM (2100 x 4200 мм) — динамичный и точный фрезерный плоттер на базе комплектующих мировых производителей, подходящий для самых тяжелых задач, который прекрасно подходит для производства в промышленных масштабах.
Постоянный контроль качества и комплектующих, используемых в конструкции станка, гарантируют высокое качество обработки таких материалов, как: дерево, древесноволокнистые плиты, МДФ, OSB, ПВХ, HPL, фанера, оргстекло, дибонд, карбон, алюкобонд.
Описание машины
1. Рабочий стол
Стол секционирования с четырьмя независимыми вакуумными секциями, изготовленный из жестких и прочных пластин HPL.
В каждой секции имеются отверстия, к которым через систему трубок подается отрицательное давление от вакуумного насоса,
Основные отверстия вакуумного стола имеют заглушки, позволяющие крепить различные форматы материалов.
2. Шпиндель высокого качества
Бесщеточный шпиндель от известного производителя высокого класса мощностью 9 кВт, с питанием от инвертора, с защитой от перегрузки.
Фрезерный электрошпиндель оснащен инновационной системой охлаждения AIR.
3.Драйв
Энергосберегающие приводы высокого класса Сервоприводы Leadshine мощностью 1500 Вт и высоким удерживающим моментом (двойной по оси Y), управляемые цифровым контроллером NK-105 G3, обеспечивают превосходное качество обработки при сохранении высоких рабочих скоростей в отдельных направлениях.
Бесщеточные серводвигатели, приводящие в движение оси X и Y, передают мощность через высококачественные планетарные передачи.
Ось Z, где точность позиционирования имеет решающее значение, приводится в движение усиленной шарико-винтовой парой.
Ворота перемещаются по осям X и Y с помощью направляющих планок HIWIN и косозубых зубчатых передач, которые гарантируют долгие годы безаварийной работы и изготовлены из высококачественной, закаленной и закаленной стали.
4. Строительство
Конструкция откатных ворот изготовлена из чугуна, который обеспечивает невероятную жесткость и очень хорошо поглощает вибрации, возникающие во время обработки.
5. Магазин на 8 инструментов + датчик измерения инструмента.
Станок оснащен линейным инструментальным магазином на 8 позиций, набором конусов ISO30 и втулок ER32.
В комплект входят держатели: ISO30 и втулки для монтажных инструментов размерами:
1/2" - 6 шт; 1/8" - 2 шт; 3-4мм – 2 шт; 5-6мм – 4 шт; 7-8мм – 2 шт; 9-10мм – 2 шт.
6. Вакуумный насос и ножка для извлечения (опция).
Ножка извлечения с пневматическим приводом расположена рядом со шпинделем и позволяет подключить любую систему удаления стружки, сохраняя чистоту обработки, безопасность и в то же время сохраняя точность работы.
Njcovupu Uo R Nc Ifnscu
7. Программное обеспечение ПРОМЫШЛЕННОГО КОНТРОЛЯ:

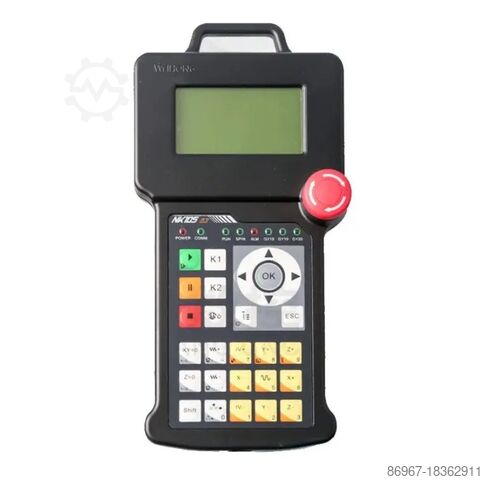

Управление НК-105 Г3
Машина поддерживает последнюю версию программного обеспечения CAD/CAM.
ДОПОЛНИТЕЛЬНО Новейшее программное обеспечение UCanCAM V12
Технические параметры
Рабочая зона 2100х4200 мм.
Ось Z 300 мм
Конструкция: рычаг - чугун/стол - сварная сталь
Приводы Сервоприводы Leadshine мощностью 1500 Вт.
Т-образный/гибридный стол
Мощность шпинделя 9 кВт
Шпиндель HQD с воздушным охлаждением (масляный туман опционально)
Скорость шпинделя от 6000 до 24000 об/мин.
Электропитание 400 В, сжатый воздух мин. 8 бар
Точность повторного позиционирования 0,01 мм
Линейные подшипники, трапециевидные рельсы, каретки Hiwin
Вакуумный зажим гибридного материала

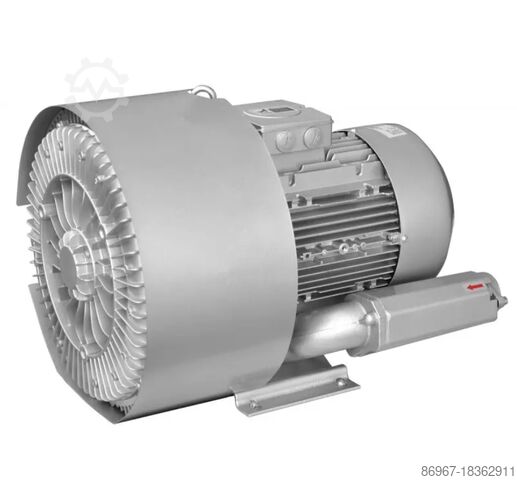

Вакуумный вакуумный насос 2х7,5 кВт (опция)
Программное обеспечение UCanCAM V12 (опционально
