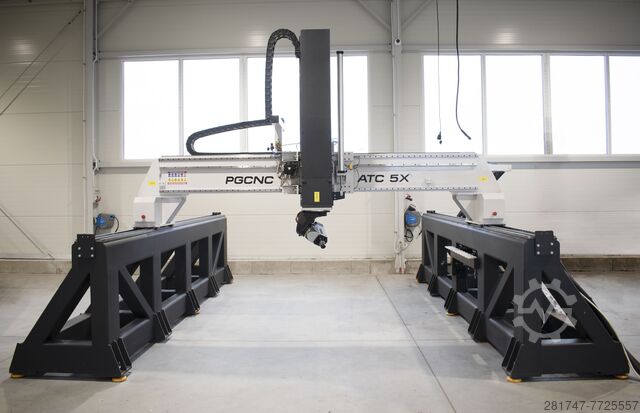

Фрезерный плоттер 2030 ATC 5X PGCNC 2030 ATC 5X

Описание

Плоттеры серии ATC предназначены для профессионального использования на крупных промышленных предприятиях и заводах. Как и плоттеры серии SPECIAL, он может использоваться для обработки широкого спектра материалов. Чтобы соответствовать требованиям более тяжелой обработки, станки ATC используют дополнительно усиленную конструкцию и более мощные сервоприводы переменного тока на каждой оси. Наличие пяти осей обеспечивает поддержку обработки даже самых сложных заготовок.
Вакуумный рабочий стол входит в стандартную комплектацию этих станков. Также можно установить гибридный стол.
Плоттеры этой серии стандартно оснащены автоматическим устройством смены инструмента, шестипозиционным линейным магазином и датчиком высоты инструмента. Используемые решения значительно ускоряют процесс обработки, требующий применения нескольких фрез.
Ncsc Rjin Etzo Nc Ifneu
Обрабатываемые материалы:
- дерево
- древесные материалы (ДСП, МДФ, OSB и т.д.)
- пластмассы
- композиты
- ПВХ
- цветные металлы (алюминий, латунь, медь и т.д.)
КОНСТРУКЦИЯ:
Конструкция станка изготовлена из стали и чугуна, что придает ему высокую жесткость, а также устойчивость к перегрузкам, связанным с процессом обработки.
РАБОЧАЯ ПОВЕРХНОСТЬ:
Полезная площадь нашего станка составляет 2100 x 3100 [мм].
ЗАЖИМ МАТЕРИАЛА:
Машина оснащена вакуумным столом.
ДИАПАЗОН ОСИ Z И ЗАЗОР МЕЖДУ ПОРТАЛАМИ:
700 [мм] (диапазон оси Z может быть изменен)
ДРАЙВЫ:

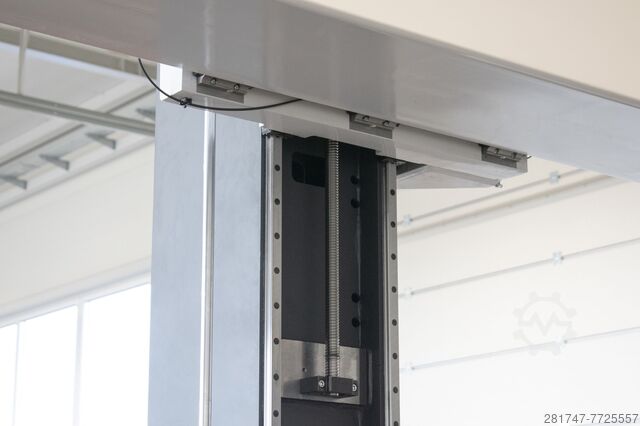

Двигатели SERVO используются для привода наших станков, обеспечивая адекватное ускорение и скорость в каждом направлении. Оси X и Y приводятся в движение с помощью классических и проверенных винтовых роликов, обеспечивающих длительный срок службы и точность, а ось Z приводится в движение с помощью высокопроизводительной шарико-винтовой пары. Все оси перемещаются по рельсовым направляющим.
ВЕСНА:

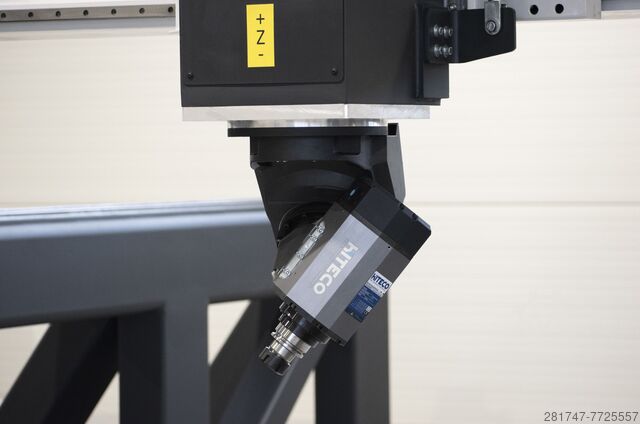

Для привода режущего инструмента используется мощный высококлассный бесщеточный шпиндель. Скорость вращения шпинделя составляет от 6 000 до 24 000 об/мин. Для питания используется частотный преобразователь, мощность которого больше мощности шпинделя для предотвращения падения скорости при работе в тяжелых условиях.
ХРАНЕНИЕ ИНСТРУМЕНТОВ:

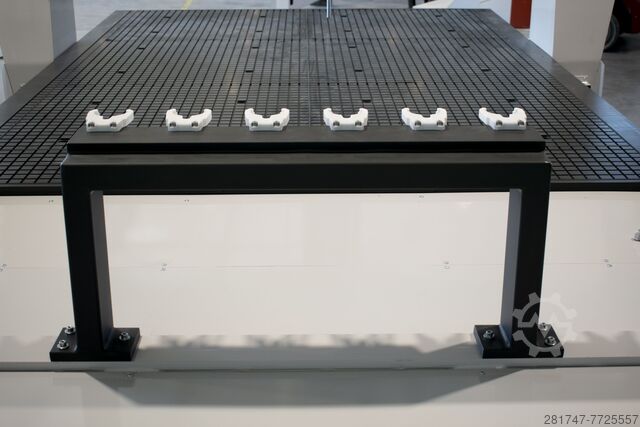

В стандартную комплектацию станка входит линейный магазин инструментов, оснащенный 6 конусами ISO30.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ:
Станок снабжен соответствующим программным обеспечением CAD/CAM. Программное обеспечение позволяет быстро и легко проектировать детали, которые программа затем преобразует в так называемый G-код. Также можно импортировать готовые файлы из других программ.

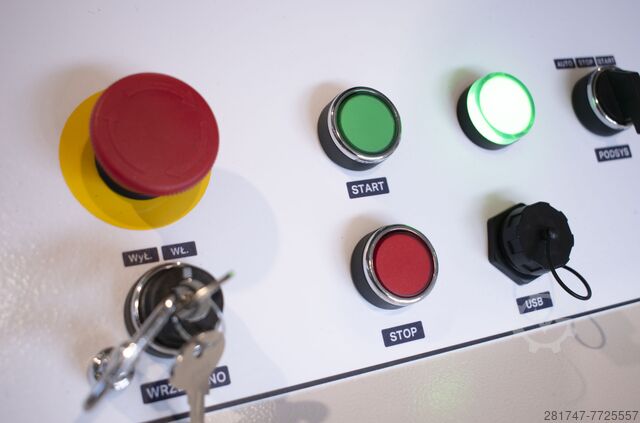

КОНТРОЛИ:
Машина управляется контроллером, который имеет собственный процессор и оперативную память для обеспечения стабильной и надежной работы.
