Центр обработки окон и дверей Scm Integra System

Описание

Интегрированный обрабатывающий центр с ЧПУ для окон и дверей, состоящий из:
A) Автоматический загрузчик мод. "SP"
Автоматический загрузчик для формовочного станка Base SP N. 1
-Автоматический загрузчик состоит из:
-Стол с моторизованными ремнями
-Автоматическое устройство для перемещения деталей из буфера в
загрузочную зону формовочного станка
* Длина детали мин: 450 мм макс: 3200 мм
* Ширина детали мин: 40 мм макс: 230 мм
* Толщина детали мин: 40 мм макс: 120 мм
* Рабочие циклы 10/мин
* Скорость подачи цепи на стол: 7 м/мин
* Размеры загрузочного стола 2800 x 2150 мм
B) Автоматическая формовочная машина Mod. SUPERSET NT C 6
Позиция 1 = строгальный вал
Позиция 2 = 1-й правый вертикальный вал
Позиция 3 = 1-й левый вертикальный вал
Позиция 4 = 1-й верхний горизонтальный вал
Позиция 5 = 1. нижний горизонтальный вал
Позиция 6 = группа для восстановления жалюзи
Входной уровень 2500 мм
Скорость 6-36 м/мин через инвертор № 1
- Мощность двигателя 5,5 л.с. (4 кВт)
Горизонтальный прижим перед строгальным станком с пневматическим отводом от панели управления
Пневматическое исключение из панели управления для узла подачи перед строгальным валом
Тандемная группа подачи перед правой вертикалью с быстрым отводом
Группы подачи после верхних для уменьшения ширины волочения с 620 мм до 450 мм
Направляющая подачи с подшипниками для автоматических подающих устройств
Электрическая предрасположенность для использования автоматических загрузчиков
Ручная централизованная смазка
Насос для смазки рабочей поверхности с автоматическим приводом
Устройство для интеграции в линию с системой INTEGRA SYSTEM
- Рабочая поверхность увеличена до 970 мм
Hoc Ed Dsixxwmjdcofl
- Светофор на входе
- Счетчик изделий

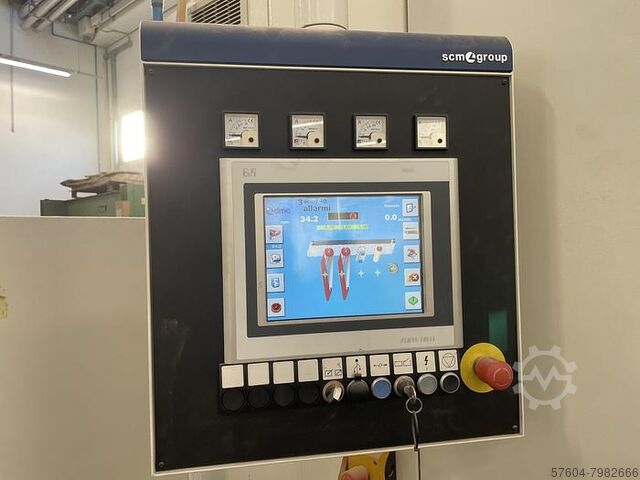

Независимая панель управления
POS. 1
Высокоточный вал
Двигатель мощностью 10 л. с. (7,5 кВт) вместо 5,5 л. с. (4 кВт)
Тормоз для двигателей от 5,5 л.с. (4 кВт) до 10 л.с. (7,5 кВт)
Быстрозажимной инструмент T-SET
- Позволяет блокировать/разблокировать инструмент с помощью пистолета со сжатым воздухом
POS. 2
Высокоточный хвостовик
Двигатель мощностью 10 л. с. (7,5 кВт) вместо 5,5 л. с. (4 кВт)
Тормоз для двигателей от 5,5 л.с. (4 кВт) до 10 л.с. (7,5 кВт)
Вертикальный хвостовик с эффективной длиной 180 мм
Система быстрой фиксации инструмента T-SET
Электронное вертикальное позиционирование
POS. 3
Высокоточный хвостовик
Двигатель мощностью 10 л. с. (7,5 кВт) вместо 5,5 л. с. (4 кВт)
Тормоз для двигателей мощностью от 5,5 л.с. (4 кВт) до 10 л.с. (7,5 кВт)
Высокоточный вал
Вертикальный хвостовик с рабочей длиной 180 мм
Система быстрой фиксации инструмента T-SET
Электронное горизонтальное позиционирование
POS. 4
Высокоточный хвостовик
Двигатель мощностью 10 л. с. (7,5 кВт) вместо 5,5 л. с. (4 кВт)
Тормоз для двигателей от 5,5 л.с. (4 кВт) до 10 л.с. (7,5 кВт)
Скорость 8300 об/мин
Система быстрой фиксации инструмента T-SET
Электронное вертикальное позиционирование
POS. 5
Высокоточный хвостовик
Двигатель мощностью 10 л. с. (7,5 кВт) вместо 5,5 л. с. (4 кВт)
Тормоз для двигателей от 5,5 л.с. (4 кВт) до 10 л.с. (7,5 кВт)
Скорость 8300 об/мин
Быстрозажимной инструмент T-SET
POS. 6
Группа для восстановления стеклянных шариков
Понимает:
PRL обеспечивает автоматический переход от планирования к функции
Восстановление стеклобоя и наоборот.
- Рабочая группа с валом диаметром 30 мм, длиной 30 мм
- Электронное горизонтальное позиционирование
- Электронное вертикальное позиционирование
- Аппаратные средства и модификации ПЛК для управления осями
- Тандемный выход и модифицированный
