Рабочий центр Biesse Rover B 7.65 (+ KR210-2)

Описание

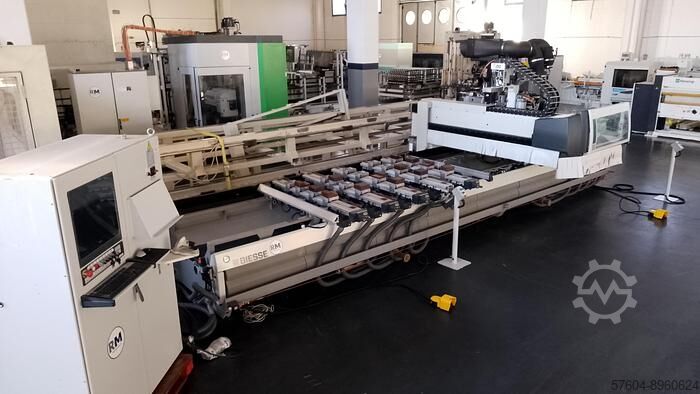

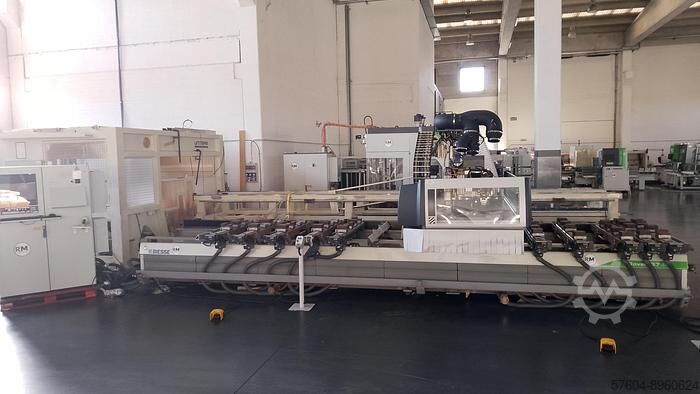

Обрабатывающий центр с автоматическим роботом для загрузки и выгрузки панелей
Числовое программное управление Biesse XP600 с программным обеспечением графического интерфейса Biesse Works ADVANCE - версия станка и версия
Office - технология WRT (Widows Real Time) Логика управления станком обрабатывается непосредственно на ПК, а не на специальном специализированном устройстве.
специализированное устройство
Рабочий диапазон по оси X 6200 мм
Рабочая зона по оси Y мм 1552
Рабочая зона по оси Z 180 мм
Расстояние перемещения оси Z мм 235
2 рабочих поля по оси X
Столешница для бруса \ Консоль

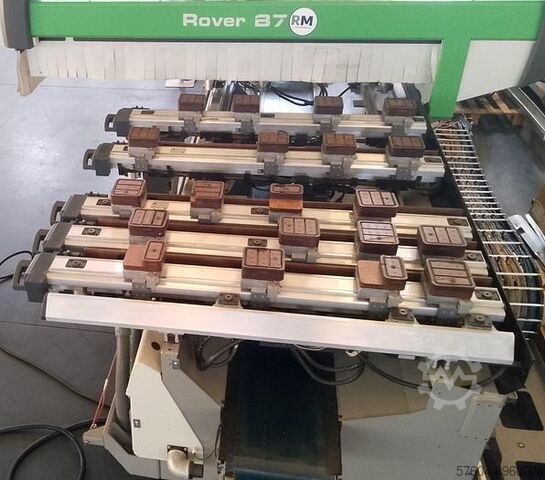

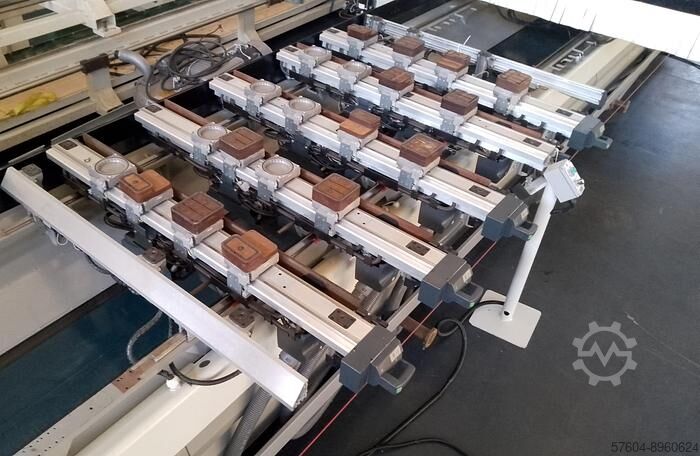

10 электронно регулируемых штанг EPS для держателя присосок
8 пневматических бакелитовых стержней для подъема плиты - приспособление для погрузки и разгрузки
4 электронно регулируемые присоски EPS на каждой штанге с вакуумным уплотнением для удержания плиты на месте во время работы
Обработка

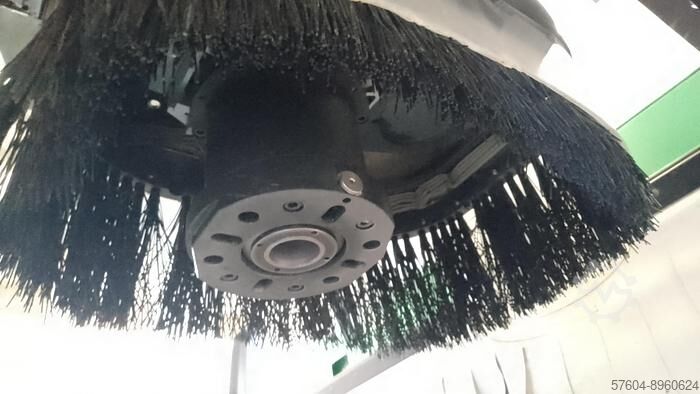

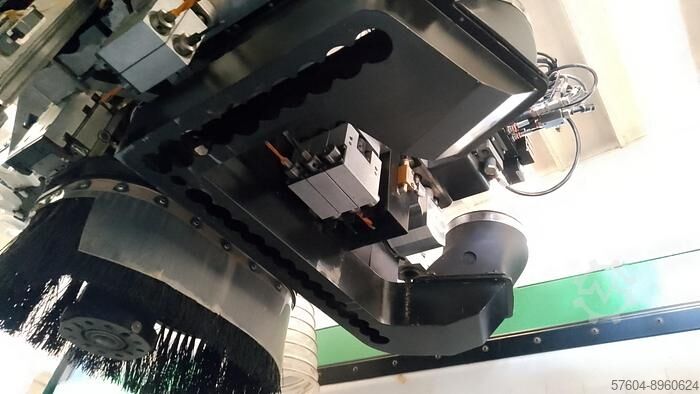

Вертикальный электрошпиндель № 1 с автоматической сменой инструмента, двигатель KW 12 - 12000 об/мин - Фланец для агрегатов
Подготовка для вектора оси C

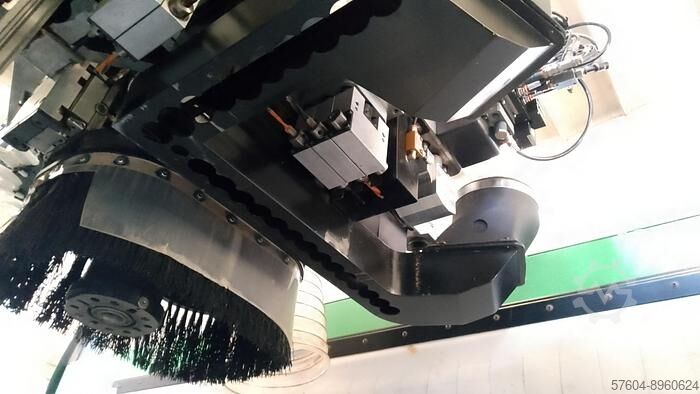

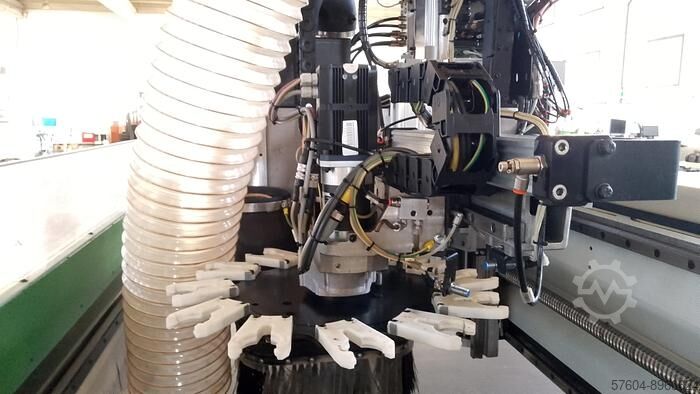

Система автоматической смены инструмента с 12 местами - расположена на головке станка
Сверлильная головка BH35L со следующим расположением шпинделей:
- N° 14 вертикальный по оси X
- N° 10 вертикальный по оси Y
- N° 6 горизонтальный по оси X
- N° 4 горизонтальный по оси Y
Независимый пильный диск для выполнения пазов по оси X - диаметр 120 мм
Система защиты и безопасности передней части ковра
Защитная сетка по периметру

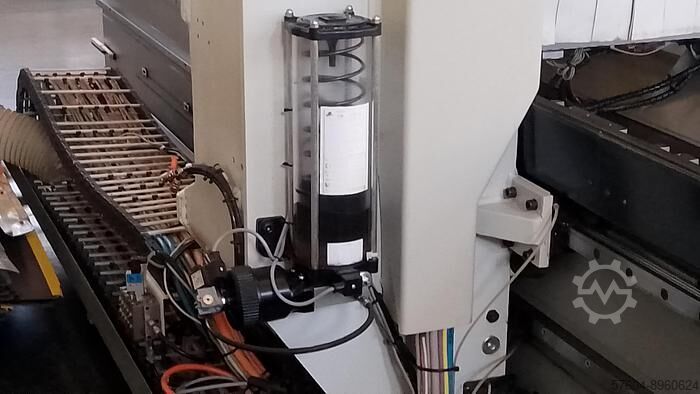

Автоматическая система смазки

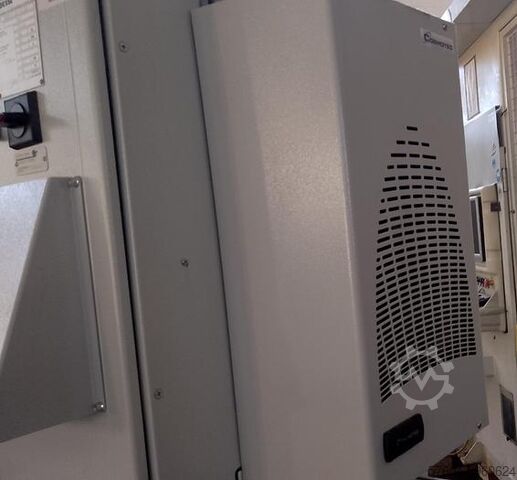

Управляемая машиной система охлаждения и очистки с кондиционером
Вакуумный насос mc / h 250
Промышленный робот Kuka с 6 шарнирными осями с позиционированием "точка-точка".

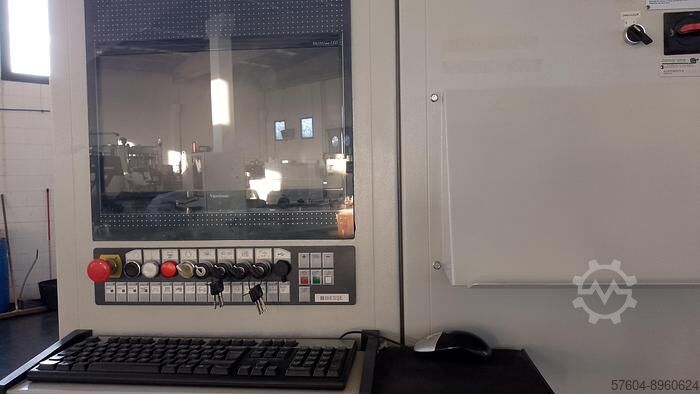

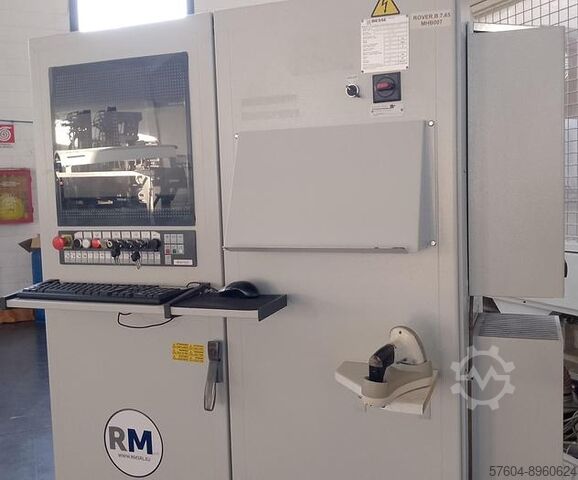

Независимая панель управления
Стол для выравнивания панели

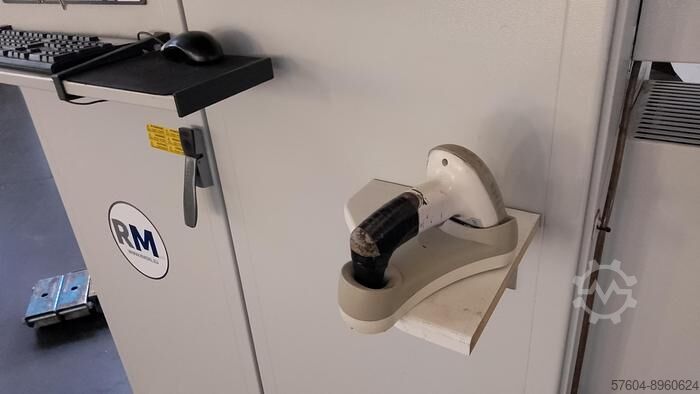

Считыватель штрих-кода на манипуляторе робота
Система установки панелей с помощью:
* 1 моторизованный роликовый конвейер для предварительной загрузки стопок панелей
* 1 моторизованный роликовый конвейер
* 1 моторизованный роликовый конвейер для выгрузки штабелей панелей
Технические характеристики:
* Тип: KR210-2
* Количество осей: 6
* Допустимая номинальная нагрузка: 210 кг
* Вес машины: 1267 кг
* Уровень шума: 75 дБ
* Установленная мощность: 25,8 кВт
* Размеры панели - минимальная/максимальная длина: 300/3000 мм
* Размеры панели - минимальная\максимальная ширина: 180\1500 мм
Ncec R Nskvrxujc Ifnju
* Размеры панели - минимальная\максимальная толщина: 8\60 мм
* Макс. Вес панели: 90 кг
