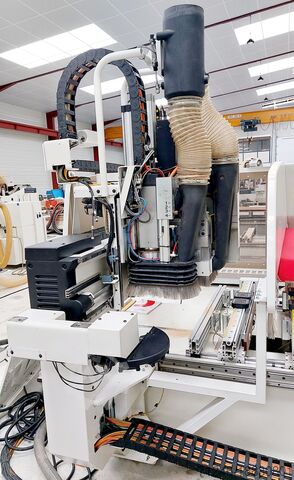

ОБРАБАТЫВАЮЩИЙ ЦЕНТР SCM SCM TECH Z2-27

Описание

3-ОСЕВОЙ СВЕРЛИЛЬНО-ФРЕЗЕРНЫЙ ЦЕНТР
Бренд: SCM Модель: TECH Z2 Comp R0410.01
Серийный номер: AA1/016854 Год: 2012
(Фотографии сделаны до ревизии, функциональных испытаний и очистки)
ВОЗМОЖНОСТИ ОБРАБОТКИ:
- Максимальная высота (толщина) заготовки 160 мм
- Максимальная длина заготовки 2700 мм
В двухстороннем столбе 1210 мм
- Максимальная ширина заготовки 1300 мм
Движения:
- Ход по оси X: 3060, по оси Y: 1735, по оси Z: 250 мм
- Максимальная скорость движения (вектор: 60 м/мин)
СОСТАВ МАШИНЫ:

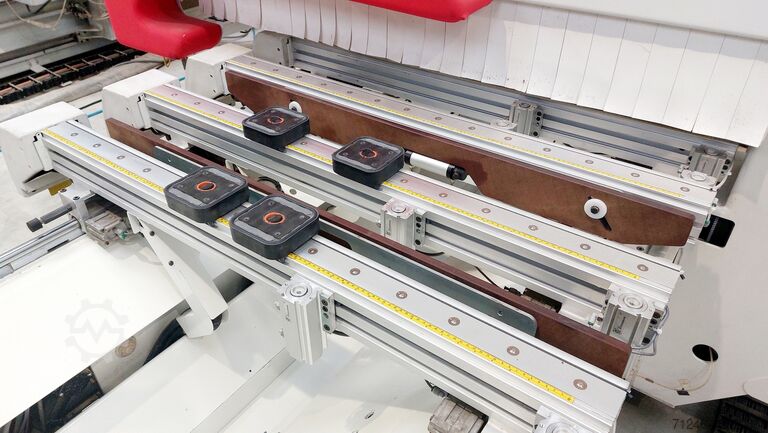

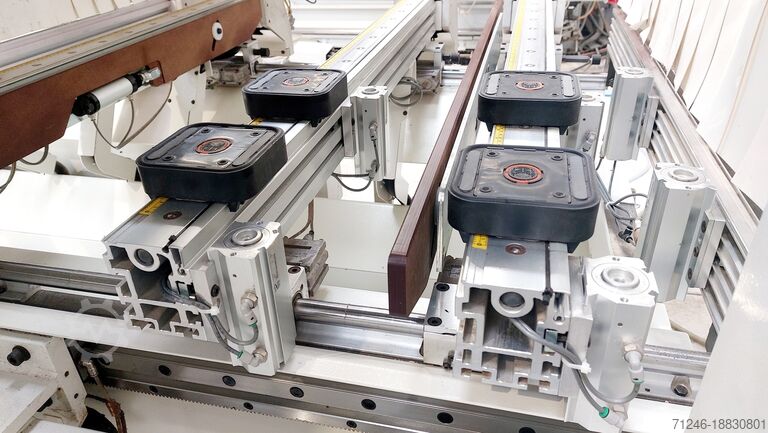

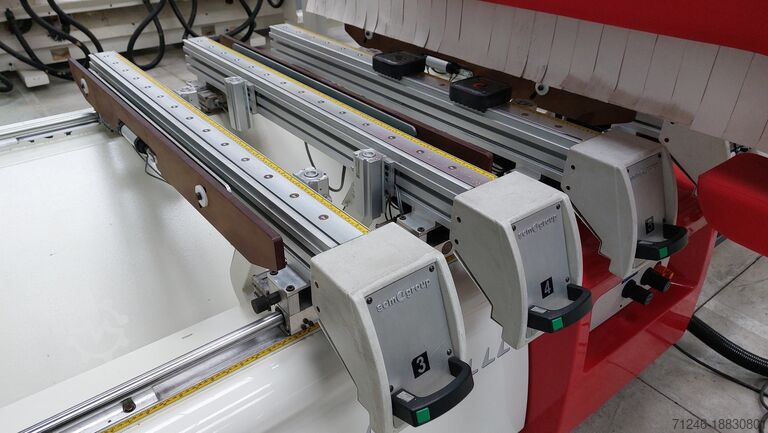

- 6 пневматических фиксирующих балок для присосок, например 120x120 или 55x120 мм
- Автоматический смазочный блок
- Агрегаты на шее знака в следующем составе:
(Перемещение по оси X осуществляется с помощью реечной передачи, перемещение по оси Y осуществляется с помощью винтов и втулок; высококачественные прецизионные линейные направляющие с автоматической смазкой)

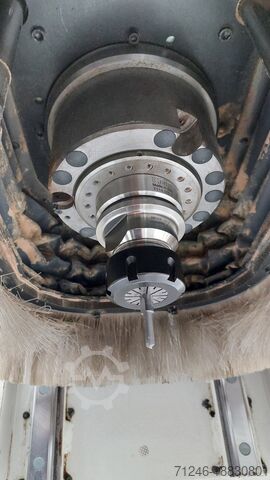

• Фрезерно-фрезерный агрегат мощностью 11 кВт (15 л.с.):
- Вращение 1500 - 24000 об/мин, переменная скорость, направление вправо/влево
- Тип соединения держателя инструмента HSK63F цанга ER32

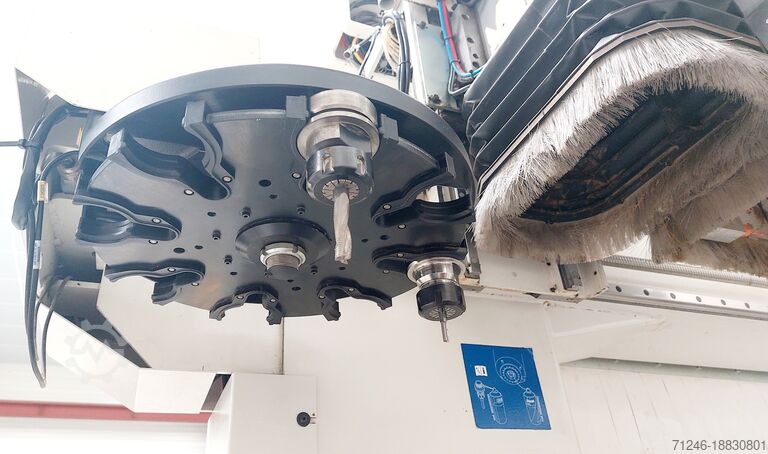

- Встроенный магазин на 8 инструментов
- Периметральный вытяжной колпак
• 18-патронный сверлильный агрегат:
- 12 независимых вертикальных оправок (8 в направлении X, 5 в направлении Y)
- 6 горизонтальных оправок (4 в направлении, 2 в направлении Y)
- Межцентровое расстояние между патронами 32 мм для сверл M10 / Ø11 мм
- Скорость вращения 4000 об/мин
- пневматический вертикальный ход 60 мм
- Периметральный вытяжной колпак
• Интегрированная группа для пиления-фрезерования
- Клинок Ø120 мм, толщина 6 мм
- Скорость 6000 об/мин
- пневматический вертикальный ход 60 мм

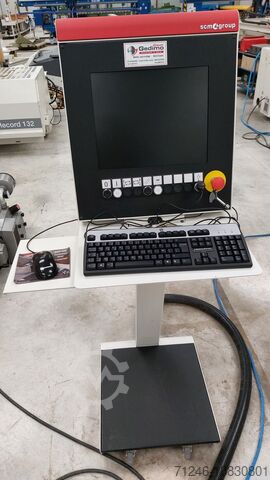

• Мобильный пульт на стреле с управляющим ПК:
– Операционная система Windows XP
– 17-дюймовый ЖК-экран
Nec R Ncjv Tzrve Ifnjcu
– Ethernet-подключение
– Программное обеспечение машинного интерфейса Xilog и Maestro
ДРУГИЕ ХАРАКТЕРИСТИКИ:
- Глобальный источник питания 400 В. Три фазы+N+T 50 Гц IN37A
- Электрошпиндельный двигатель мощностью 12 кВт
- Двигатель для сверления/пазования мощностью 2,2 кВт

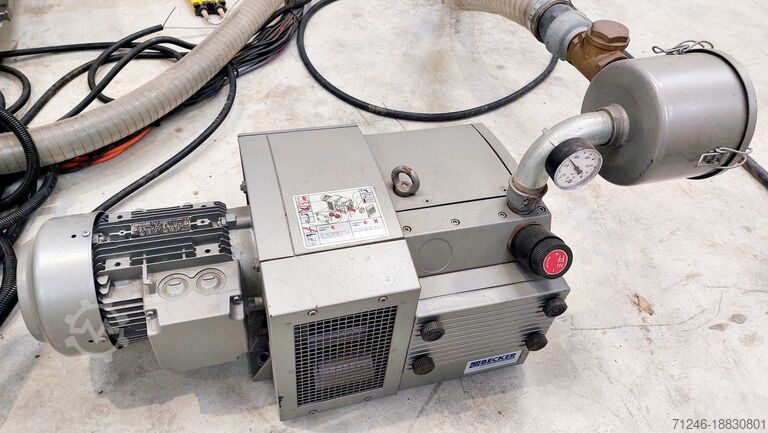

- 1 вакуумный насос 2,4 кВт: 90-108 м3/ч
- Пневматическое питание >=7 бар
- Всасывание:
Всасывающие отверстия: 2x Ø 150 мм
(1 горловина Ø200мм с использованием установленного байпаса)
Рекомендация: 30 м/с - 3400 м3/ч
- Машина стандарта CE с зоной безопасности фотоэлектрического барьера
Рабочие размеры с зоной безопасности: см. выдержки из документации
Габариты для транспортировки: уточняются при подготовке оборудования.
Расчетный общий вес: 2200 кг.
Машина поставляется с инструкцией по эксплуатации и программным обеспечением, списком запасных частей, электрическими и пневматическими схемами. Приглашаем вас связаться с нами по вопросам поставки расходных материалов, аксессуаров и/или аспирационных систем.
Машина доработана, приведена в соответствие с контролем качества и динамическими функциональными испытаниями.
С гарантией 3 месяца и сертификатом соответствия. В наличии, если не продано иное.
Цена указана без учета НДС на складе. Доставка и дополнительные услуги по запросу.
