Расстояние перемещения (X,Y,Z) 6000, 2922660 мм
Количество шпинделей вертикально-сверлильных головок 13 шт.
Количество шпинделей горизонтально-сверлильной головки 6 шт.
Количество инструментов 27 шт.
Количество фрезерных агрегатов 1 шт.
Рабочий диапазон 5150,1500,200 мм
Размеры (длина/ширина/высота) около 9400 х 4900 х 3000 мм.
Мощность двигателя 12 кВт
Производительность насоса 100 кг/ч
Система управления БЕКХОФФ

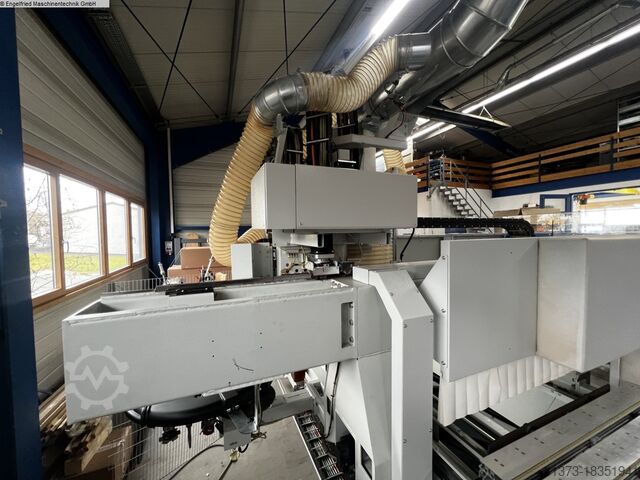

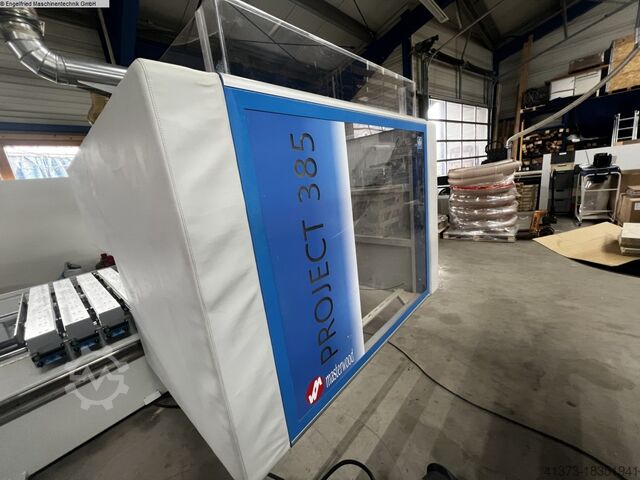

Masterwood Project 385 L, 5-осевой обрабатывающий центр с ЧПУ
-----
Машина PORTAL с портальным приводом
Всего около 950 часов работы!
Станок использовался в столярной мастерской.
ОПЦИЯ: Обновление принадлежностей машины и программного обеспечения для специальных окон и
Обработка дверей по ЗАКАЗУ!
Рабочие размеры:
-----
Длина 5150 мм
Глубина: 1500 мм
Высота: А = 125 мм, В = 200 мм, С = 180 мм.
Сверлильно-фрезерные агрегаты:
-----
1. 1 шт. стационарно установленной сверлильной головки с 19 шпинделями:
- 7 независимых вертикальных сверлильных шпинделей по оси x
- 6 независимых вертикальных сверлильных шпинделей по оси y
- 2 горизонтальных двойных сверлильных шпинделя по оси x
Nsc R Ncsvub Ige Ifnjcu
- 1 горизонтальный двойной сверлильный шпиндель по оси Y
Расстояние между шпинделями: 32 мм
Скорость: 4000 об/мин.
Мощность двигателя: 1,7 кВт
Пильный блок, встроенный в сверлильную головку, для канавок и пропилов в направлении X.
Скорость: 4000 об/мин.
Макс. диаметр пильного полотна: 125 мм.
2. 5-осевая фрезерная головка, 1 шт.
Фрезерный двигатель мощностью 12 кВт с жидкостным циркуляционным охлаждением
- Записи HSK F63
- Макс. скорость: 24 000 об/мин.
- Вращение оси C: +/- 360°
- Вращение оси А: +/- 108°
- Холодильный агрегат
- статический преобразователь частоты
Устройство смены инструмента:
-----
1. Автоматическое карусельное устройство смены инструмента на 22 места.
- Расположение: со стороны автомобиля
- Записи HSK-F63
- Макс. диаметр инструмента 240 мм.
- Макс. диаметр дисковой пилы 350 мм.
- Расстояние между центрами инструментов в сменщике 102 мм.
- Общий вес макс. 22 инструментов 60 кг.
- Макс. вес инструмента 6 кг.
- Вращение карусели инструментов с помощью бесщеточного двигателя.
2. Линейный пятиместный инструментальный магазин для автоматической смены инструмента.
- Расположение: в раме машины
- Для записей HSK F 63
- Макс. диаметр инструмента Поз. 1: D = 350 мм.
- Макс. диаметр инструмента поз. 2-5: D = 160 мм.
- Расстояние между центрами инструментов в инструментальном магазине:
288/190 мм
- Общий вес 5 инструментов не более 30 кг.
- Общий вес одного инструмента, макс. 6 кг.
CE-защитное устройство:
-----
- Прозрачная защитная крышка на обрабатывающей головке позволяет это сделать.
Оператор контролирует рабочую зону.
- Включить защитные бамперы от столкновений во время движения X-cart
максимальное использование зоны загрузки при маятниковой обработке.
- Задние и боковые защитные решетки.
- Защитное устройство и электрическая система соответствуют нормам CE.
Устройство подъема заготовки
Централизованная смазка
Вакуумный насос BECKER 100 м³/ч
Другие встроенные опции:
-----

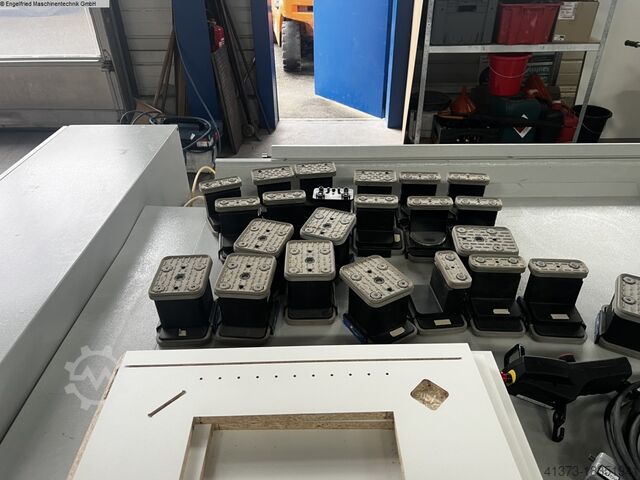

Комплект обработки листов для рабочего стола с 6 опорами.
Подготовка рабочего стола с 6 опорными поверхностями для приема.
пневматические зажимные устройства для линейных и изогнутых элементов.
Комплект моторизованной конвейерной ленты для удаления стружки
Автоматическое устройство измерения длины инструмента. Меньше шансов на ошибку
со стороны оператора путем прикосновения инструмента к устройству предварительной настройки
автоматически определяет длину инст
