Обрабатывающий центр MAKA PM 270 R

Описание

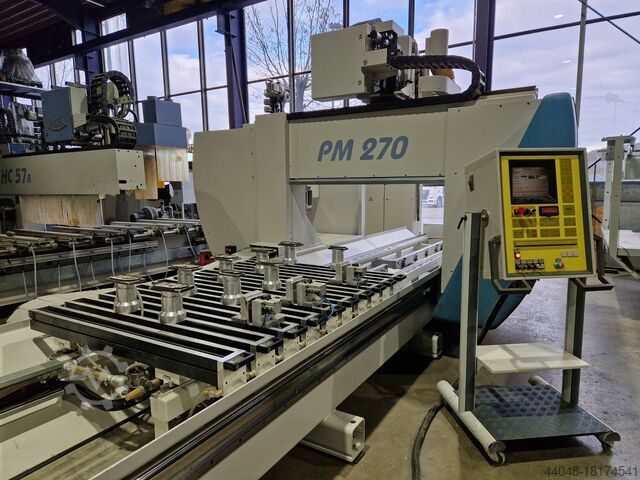

Машина MAKA PM 270 R б/у
5-осевой обрабатывающий центр с ЧПУ для обработки дерева, пластика и алюминия.
Машина мобильной портальной конструкции с реечным приводом.
Год постройки: 2001.
Технические данные:
Система ЧПУ BWO 900C для 5-осевой обработки.
Встроенный ПК с памятью 1 МБ и дисководом для гибких дисков 3,5 дюйма.

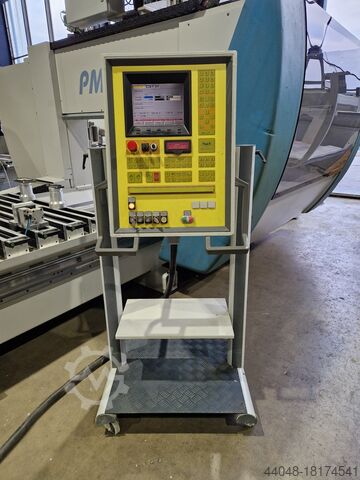

Мобильная подставка для пульта управления.
Рабочие зоны при 5-осном режиме с инструментом Ø 60 / длиной 160 мм:
Ось Y: 5600 мм
Ось X: 1350 мм
Ось Z: 420 мм / при высоте устройства 180 мм (вакуумная присоска)
Рабочие зоны при 3-осном режиме с инструментом Ø 60 / длиной 160 мм:
Ось Y: 6000 мм
Ось X: 1350 мм
Ось Z: 420 мм / при высоте устройства 180 мм (вакуумная присоска)
Ось A 540° (ось вращения) Ось B 200° (ось поворота +/- 100°)
Скорость ускоренного перемещения по оси X/Y 45 м/мин. Ось Z 24 м/мин. Ось A/B 10 м/мин.

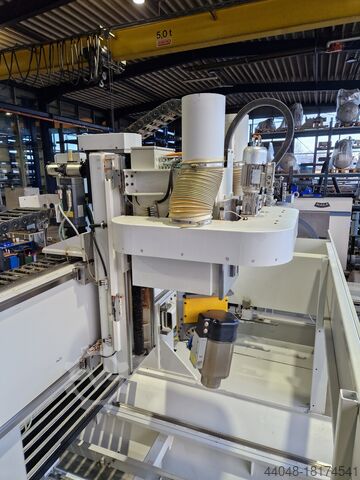

Фрезерный агрегат:
- 1 универсальный блок для 5-осевого фрезерования с наклоном головки 50°, максимальная мощность 12,5 кВт, плавная регулировка скорости до 17 000 об/мин, фрезерный шпиндель с водяным охлаждением.
- 1 регулируемая по высоте система улавливания стружки с ЧПУ и решетчатой шторкой.

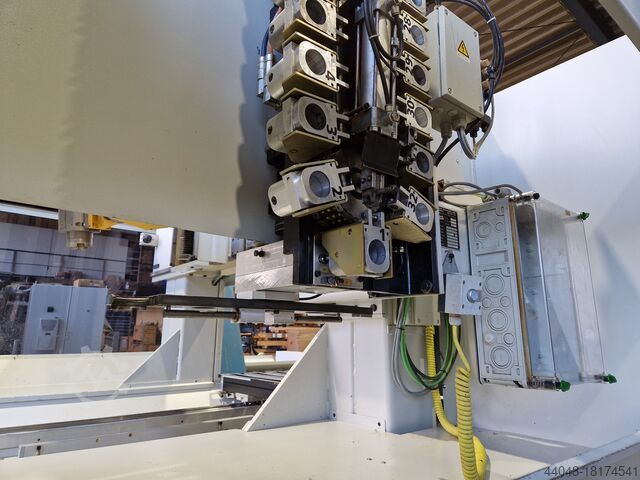

Инструментальный магазин:
- Интерфейс инструмента ISO 40 для автоматической системы смены инструмента.

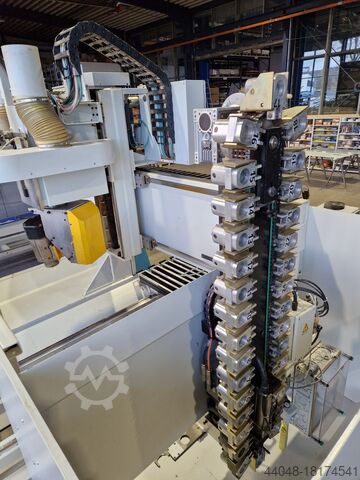

- 1 цепной инструментальный магазин на 32 места для инструментов до D = 90 мм, с сортировкой до 160 мм. (Для этого необходимо три места).
Стол машины:
- 10 опорных трубок на линейных направляющих с пневматическим разблокирующим устройством для быстрого позиционирования.
Nsc R Ncjvmywqj Ifnjcu
- 2 цепи управления для упоров «подъём/опускание»
- 2 цепи управления направляющей «подъем/опускание»
- 2 контура управления пневматикой «зажима/отпускания»
- 2 контура управления вакуумом с кнопкой зажима и автоматическим сбросом с помощью программирования ЧПУ.
- 1 ленточный конвейер для стружки, встроенный в опорную раму, для транспортировки стружки и мелких отходов размером до 100 x 100 x 100 мм.
Инструменты:
Инструменты не включены! По договоренности система может поставляться с различными держателями инструментов. Мы будем рады сделать Вам для этого отдельное предложение.
Подача вакуума:
- 1 вакуумный насос, мощность всасывания около 140 м³, включая чайник емкостью 250 литров для быстрого создания вакуума.
- 10 шт. вакуумных опор с различными присосками.
- Различные зажимные приспособления для стоек и отводов.
- Поднимите/опустите ограничители для позиционирования компонентов.
Разнообразный:
- Автоматическая центральная смазка.
- Шкаф управления с кондиционером.
- Проекционный лазер
Охрана труда:
- Передвижная защитная кабина с защитными бамперами со стороны оператора.
