Обрабатывающий центр MAKA FPM 470 R

Описание

Машина MAKA FPM 470R б/у
5-осевой обрабатывающий центр с ЧПУ для обработки дерева, пластика и алюминия.
Машина мобильной портальной конструкции с реечным приводом.
Совсем недавно машина использовалась при строительстве деревянных лестниц.
Год постройки: 1999 // МОДЕРНИЗАЦИЯ в 2019 году.
Технические данные:
Система ЧПУ BWO Vector 921 для 5-осевой обработки.

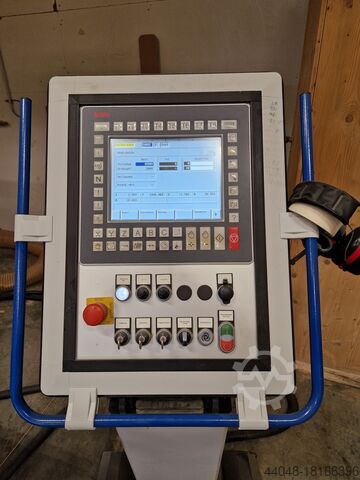

Память ЧПУ 256 МБ, порт USB, мобильная панель управления.
Рабочие зоны при 5-осном режиме с инструментом Ø 60 / длиной 160 мм:
Ось Y: 5600 мм
Ось X: 1600 мм
Ось Z: ок. 380 мм / при высоте устройства 180 мм (ОК, вакуумная присоска)
Рабочие зоны при 3-осном режиме с инструментом Ø 60 / длиной 160 мм:
Ось Y: 6000 мм
Ось X: 1600 мм
Ось Z: ок. 380 мм / при высоте устройства 180 мм (вакуумная присоска)
Ось A 540° (ось вращения), ось B 196° (ось поворота +/- 98°)
Скорость ускоренного перемещения: ось X/Y 45 м/мин, ось Z 15 м/мин, ось A/B 10 000 °/мин.
Фрезерный агрегат:
- 1 универсальный блок для 5-осевого фрезерования с наклоном головки 50°, максимальная мощность 12,5 кВт, плавная регулировка скорости до 17 000 об/мин, фрезерный шпиндель с водяным охлаждением.
- 1 регулируемая по высоте система улавливания стружки с ЧПУ и решетчатой шторкой.

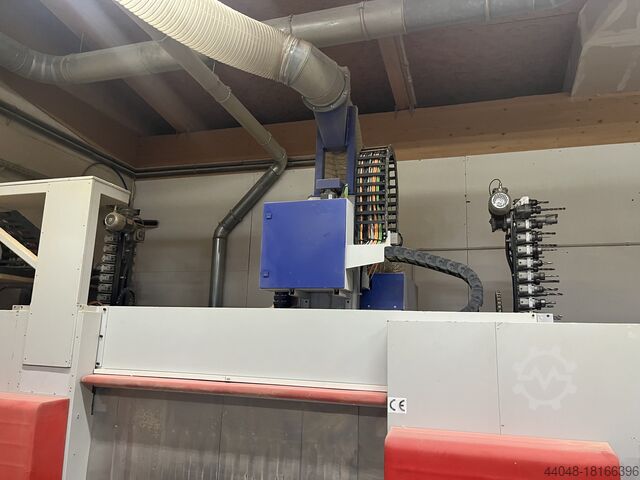

Инструментальный магазин:
- Интерфейс инструмента ISO 40 для автоматической системы смены инструмента.
- 2 цепных инструментальных магазина по 32 места для инструментов до D = 90 мм, с сортировкой до 160 мм. (Для этого необходимо три места).

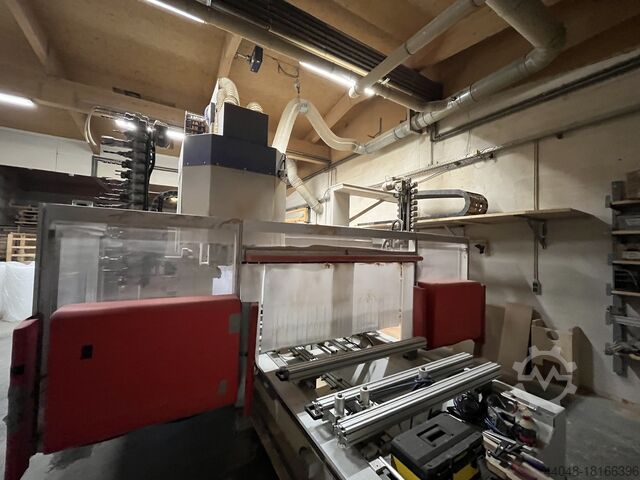

Стол машины:
- 10 опорных трубок на линейных направляющих с пневматическим разблокирующим устройством для быстрого позиционирования.
- 2 цепи управления для упоров «подъём/опускание»
- 2 контура управления пневматикой «зажима/отпускания»
- 2 контура управления вакуумом с кнопкой зажима и автоматическим сбросом с помощью программирования ЧПУ.
- 2 ступенчатых разделителя, ход около 320 мм.
- Различные зажимные приспособления для стоек и отводов.
- 1 ленточный конвейер для стружки, встроенный в опорную раму, для транспортировки стружки и мелких отходов размером до 100 x 100 x 100 мм.
Ncec R Nc Ifsvmpx Renju
Инструменты:
Инструменты не включены!
Подача вакуума:
- 1 вакуумный насос, включая чайник емкостью 250 литров для быстрого создания вакуума.
- около 20 штук вакуумных опор с различными присосками.
- Поднимите/опустите 4 стопа, чтобы расположить компоненты.
Разнообразный:
- Автоматическая центральная смазка.
- Шкаф управления с кондиционером.
- Проекционный лазер
Охрана труда:
- Передвижная защитная кабина с защитными бамперами.
Капитальный ремонт/ремонт в 2018/2019 году:
- Преобразование поворотной и поворотной оси на приводы нового поколения (цифровые).
- Энергоцепи оси Y/X/Z новые.
- Полностью новая кабельная система, обновлены все линии электропитания и измерительной системы.
- Все направляющие каретки новые.
- ШВП оси Z и направляющие новые.
- Новая направляющая оси X.
- Преобразование системы управления в BWO Vector 921 с картой V-CNC с памятью ЧПУ 256 МБ.
- Новые вакуумные клапаны и вакуумные шланги.
- 2 инструментальных магазина + капитальный ремонт инструментального захвата.
- Переработано поворотное извлечение.
Программное обеспечение:
- Можно использовать актуальную версию программного обеспечения для строительства лестниц Compass. Compass — ведущий поставщик в области проектирования и производства деревянных лестниц.
