Обрабатывающие центра окна & двери с ЧПУ MASTERWOOD Project 385, Rundbogen, Tueren

Описание

макс. Длина заготовки 3200, 5100 мм
Фрезерный шпиндель 1 шт.
Главный двигатель 12 кВт
ЧПУ-управление Beckhoff
Количество осей 5 шт.
Обрабатывающий центр с ЧПУ Masterwood Project 385
-----
5-осевой обрабатывающий центр с ЧПУ портального исполнения для использования в
Арочные окна, двери, стоечно-балочные окна, внутренняя отделка, лестницы
Краткое резюме:
-----
Рабочая зона:
X = 3200 мм (опционально 5100 мм); Y = 1500 мм; Z = 200 мм

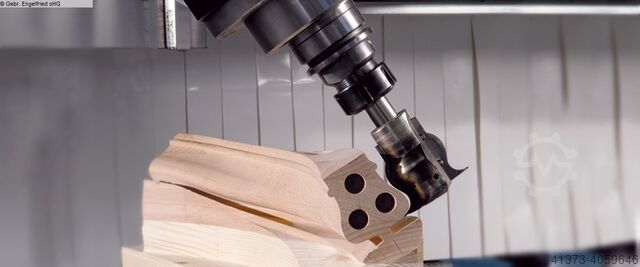

1 х 5-осевой высокопроизводительный шпиндель, 12 кВт, с патроном HSK 63 F

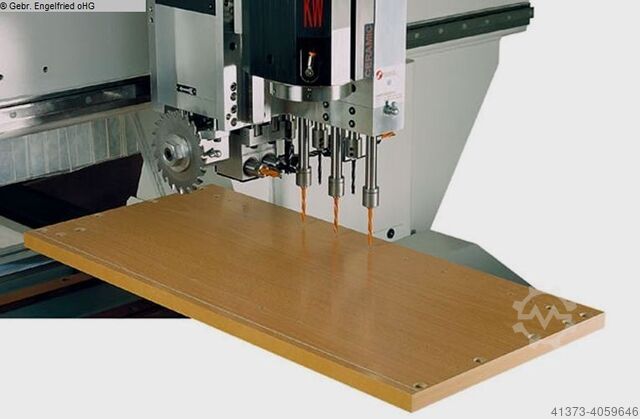

1 стационарно установленная сверлильная головка с 19 шпинделями
с 7 индивидуально доступными вертикальными сверлильными шпинделями в направлении X
с 6 индивидуально доступными вертикальными сверлильными шпинделями в направлении Y
с 2 двойными горизонтальными сверлильными шпинделями в направлении X
и 1 двойной горизонтальный сверлильный шпиндель в направлении Y
Пильный блок интегрирован в сверлильную головку
27 станций смены инструмента:

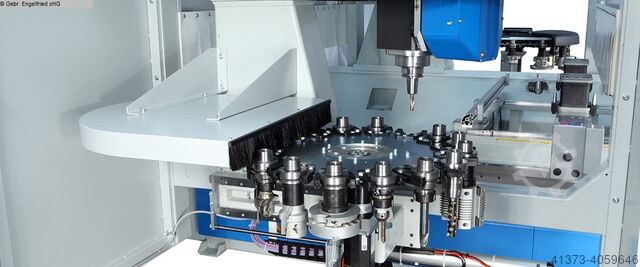

Карусельный сменщик инструментов с 22 позициями и шагом сетки 102 мм
линейный 5-позиционный инструментальный магазин для инструментов большого диаметра
Ncec R Nc Ijd N Rt Tjfnou

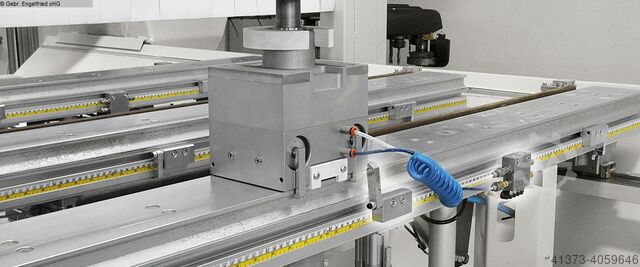

Консольный стол с 6 перекладинами
Подъемное устройство для заготовки

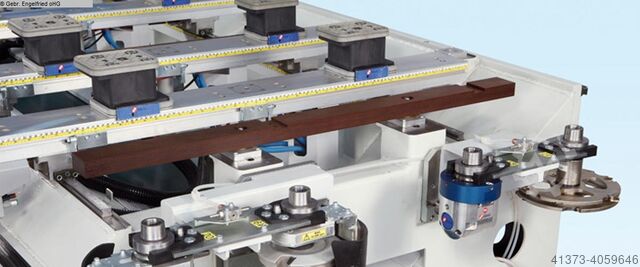

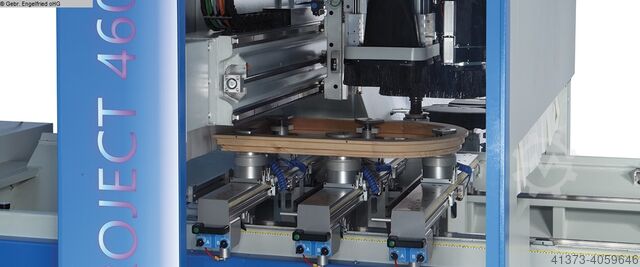

6 шт. специальные натяжители для круглых оконных и дверных элементов

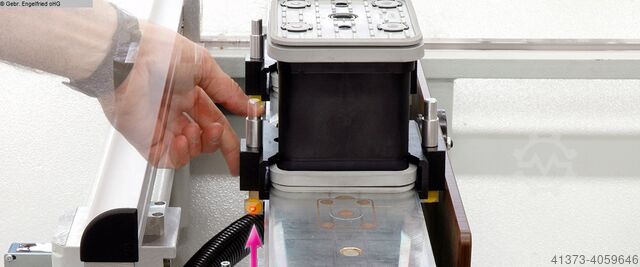

24 шт. вакуумные зажимы для панелей и внутренней отделки
1 х вакуумный насос 100м3/ч
1 шт. конвейерная лента для стружки
1 пульт дистанционного управления
Программное обеспечение для проектирования Masterwork:
2D-Wop для стандартного применения: обработка панелей/внутренняя отделка, круглые арки, двери
Мастер 3D Уровень 2:
для более сложной обработки,
опционально расширяемый для 5-осевой полной интерполяции
Перевозка и сборка на территории Германии
Технологии и услуги согласно прилагаемому
подробное описание
-----
Общая стоимость в этом варианте: по запросу!
-----
Варианты с дополнительными расходами:
-----
Рабочая длина 5100 мм вместо 3200 мм
в том числе увеличение количества консолей и зажимных устройств
Дополнительная плата: 7 500,00 евро плюс НДС.
Дополнительный карусельный сменщик инструментов с 16 позициями и шагом сетки 102 мм
Дополнительная плата: 6 500,00 евро плюс НДС.
Подробное описание смотрите в прилагаемом PDF-файле. Дополнительные варианты по запросу!
(техническая информация предоставлена производителем - гарантия не предоставляется!)
