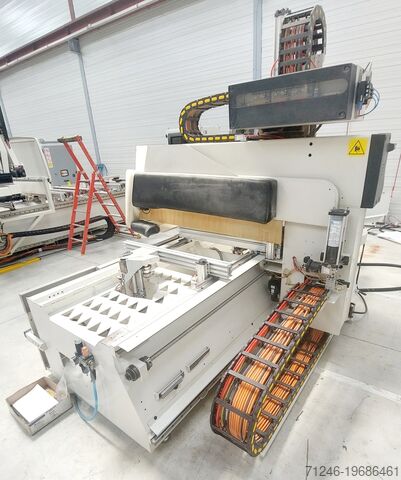

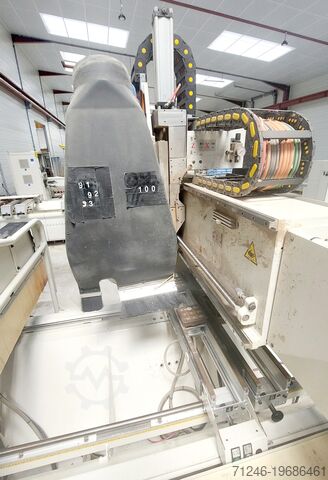

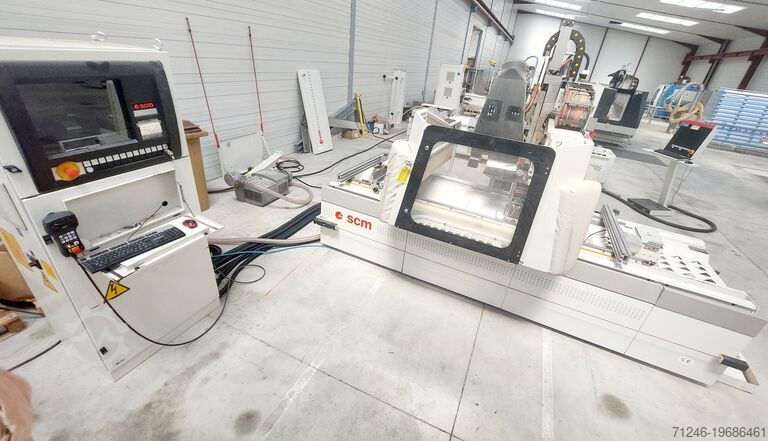

3-осевая фрезеровка и сверление с ЧПУ SCM Tech Z2 27

Описание

3-ОСЕВОЙ ЦЕНТР СВЕРЛЕНИЯ И ФРЕЗЕРОВКИ С НЕПОДВИЖНОЙ УГЛОВОЙ НАСАДКОЙ И ДВУМЯ ГОРИЗОНТАЛЬНЫМИ ШПИНДЕЛЯМИ
Марка: SCM Модель: TECH Z 2 27 C Год выпуска: 2007
(Машина предлагается исправной, восстановленной, без гарантии)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

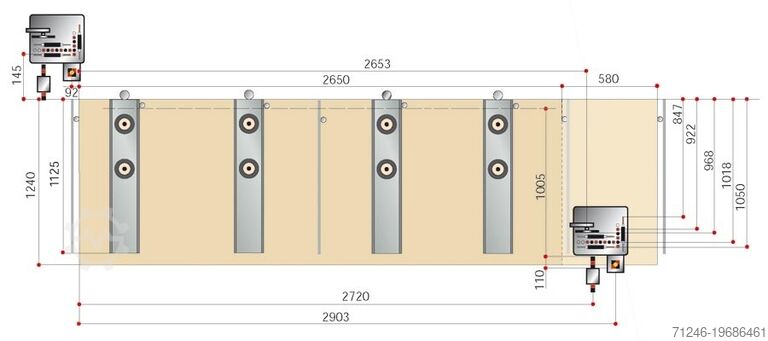

- Рабочие поверхности
между боковыми упорами по X: 2650 мм
ось электрошпинделя по X: 2903 мм
ось электрошпинделя по Y: 1240 мм
вертикальные сверла по Y: 1018 мм
- Макс. размер панели для обработки в двойном положении: 1180 мм
- Макс. толщина панели: 180 мм
- Векторная скорость по осям X-Y: 54 м/мин
- Скорость по оси Z: 11,5 м/мин
- Ход оси Z: 200 мм
- Мощность главного двигателя: 2,2 кВт (3 л.с.)
- Обороты шпинделя: 4.000 об/мин
- Крепление шпинделя: M 10
- Вес станка около 2800 кг

СОСТАВ:
РАБОЧИЙ СТОЛ

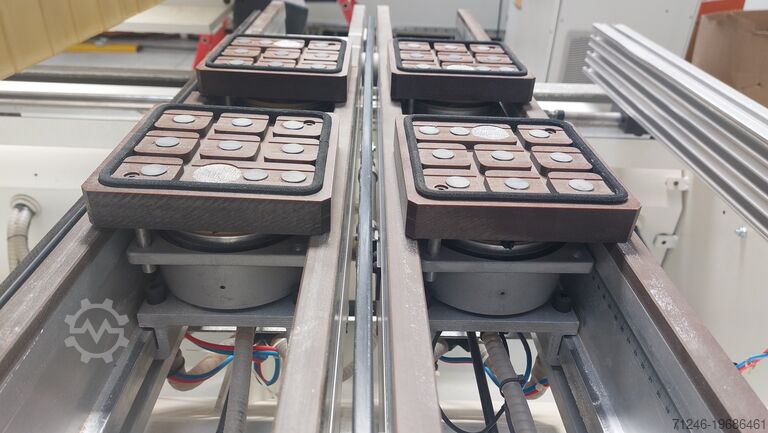

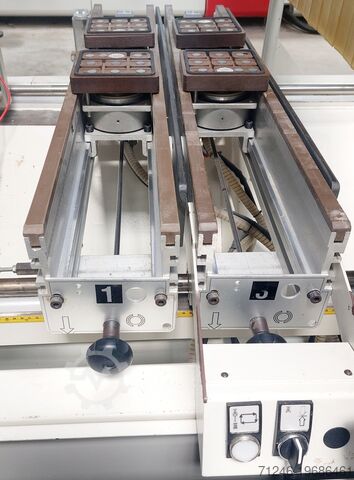

4 балки для вакуумных присосок L=1000 мм
для автоматических круглых присосок с алюминиевым корпусом (по 2 на каждой балке)
2 универсальные дополнительные опоры H=25 мм
4 держателя для профильных присосок
ВАКУУМНЫЙ НАСОС 100 м³/ч
Централизованный отсос стружки
Автоматическая централизованная система смазки осей X и Y
Пневматическое загрузочное устройство для столов L=1000 мм

ФРЕЗЕРОВКА:
Электрошпиндель HSK 63 с увеличенной мощностью до 7,5 кВт
- Обороты 1500/24000 об/мин (регулируются частотником)
- Правое и левое вращение выбираются через ЧПУ
- Конический держатель HSK 63 с прямым патроном в комплекте
- Центрирующая цанга не входит (инструменты не включены)

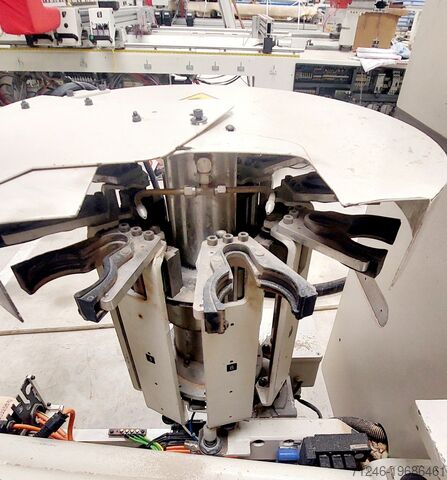

Задний автоматический магазин смены инструмента на 8 позиций: R8L
- Можно установить 8 инструментов диаметром до 120 мм каждый
- Максимальный вес одного патрона — 4,5 кг
- Максимальный общий вес инструментов и держателей в магазине R8L — 22 кг
2-ОТВЕРСТИЙ ГОРИЗОНТАЛЬНЫЙ ФРЕЗЕРНЫЙ МОДУЛЬ для фрезерования и пазования:
- Обороты 9000/18.000 об/мин
- Мощность двигателя 3 кВт (4 л.с.)
- Передний фрезеровочный инструмент макс Ø 20 мм, рабочая длина 110 мм
- Задний фрезеровочный инструмент макс Ø 12 мм, рабочая длина 80 мм
- Пильный диск Ø 100 мм

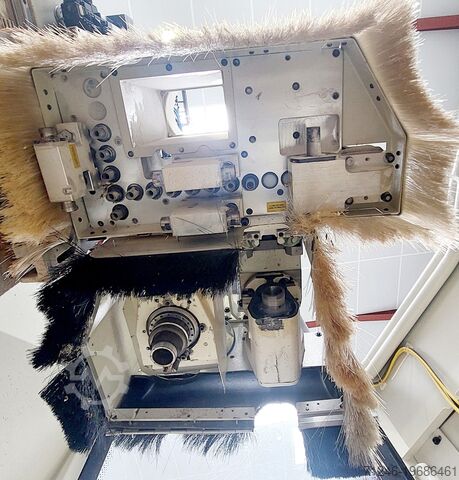

СВЕРЛЕНИЕ:
12 независимых шпинделей для вертикального сверления (7 по оси X и 5 по оси Y)
3 независимые головы с двумя шпинделями каждая для горизонтального сверления:
* 2 головы по X (межосевое расстояние 64 мм)
* 1 по Y

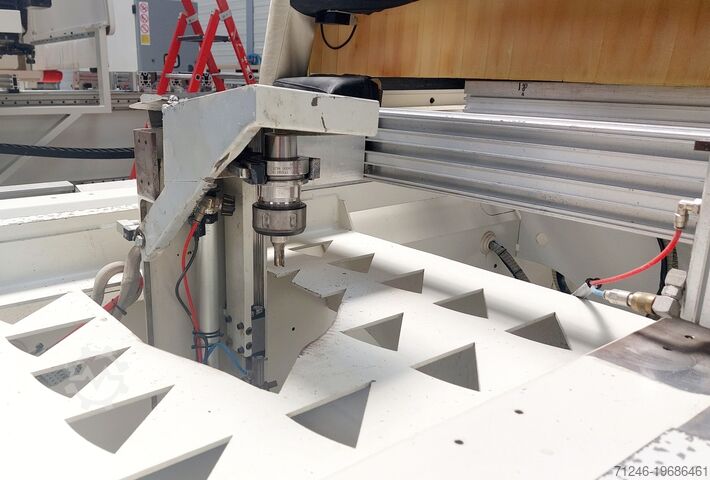

ВСТРОЕННЫЙ МОДУЛЬ для дисковой фрезы (фиксированной) для выполнения пазов по оси X
- Обороты 4000 об/мин
- Мощность двигателя 2,2 кВт
- Дисковая фреза макс Ø 120 мм
- Потребление сжатого воздуха 150 нл/мин
- Патрубок аспирации Ø 160 мм

PC-OFFICE
(аппаратная конфигурация)
- Операционная система Windows XP
- Цветной монитор CRT 15"
- Клавиатура Qwerty
- Микропроцессор CELERON INTEL 2 ГГц
- Жесткий диск 40 Гб
- Оперативная память 128 Мб
Hsc Esw E Hb Sed Ddcsfl
- Дисковод 3,5" 1,44 Мб
- CD-ROM 52x
(Машина предлагается исправной, восстановленной, без гарантии)
