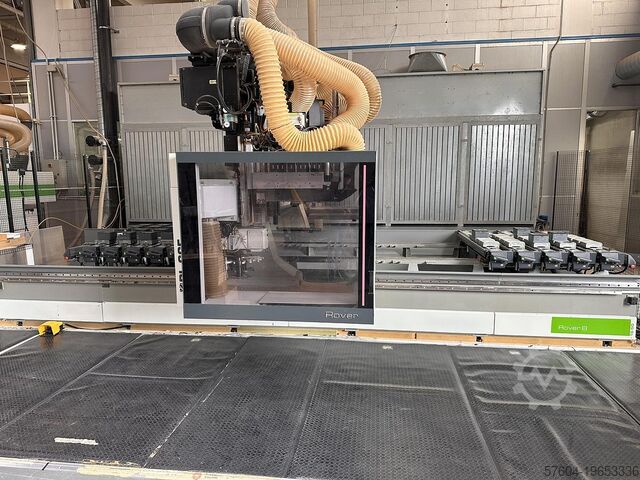

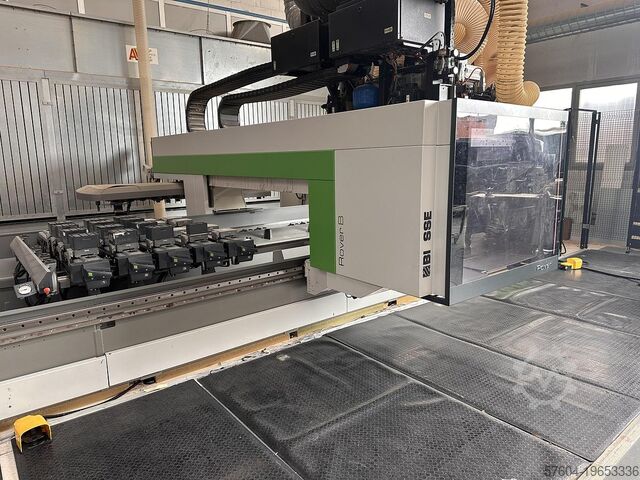

2019 Biesse Rover B 1650 Biesse Rover B 1650

Описание

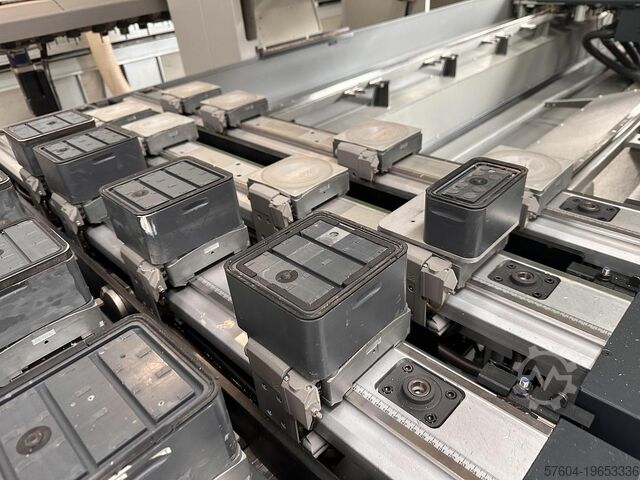

Числовое программное управление с помощью программного обеспечения bSolid. Многодокументное программное приложение в среде Windows позволяет проектирование готового продукта, определение его процессов, определение плана работ, моделирование процессов обработки детали на 3D-модели станка и генерация необходимых станочных программ. bSolid — 3-осевая обработка bSolid — модуль 5-осевой обработки для обработки поверхности с 5-координатными блоками и интерполяционными движениями Все 5 доступных осей (X, Y, Z, C, B). Модуль включает в себя следующие команды: · назначение поверхностям трехмерные черновые и чистовые операции · распространение или проектирование траектории на криволинейную поверхность обработка, лежащая на плоскости · следование 2D или 3D кривым с помощью любого типа инструмента bSolid - 3D-гравировка bSolid — импорт внешних форматов Области работы: X = 5055 мм; Y = 1650 мм (может варьироваться в зависимости от конфигурации) Z = 200 мм с модулями H=74 мм Z = 245 мм с модулями H=29 мм Загружаемая деталь по оси Y: * 1650 мм, толщиной до 60 мм на модулях H=74 мм * 1600 мм, при толщине более 60 мм на модулях H=74 мм. 10 этажей АТС – 40 тележек В состав кода входит: • 2 алюминиевые планки (1 левая и 1 правая), по которым скользят боковые упоры. • 10 алюминиевых столешниц. Столешницы скользят по закаленным и шлифованным линейным направляющим. Направляющие с шарикоподшипниками. Блокировка осуществляется на обеих линейных направляющих, спереди и сзади, с помощью Четыре пневматических цилиндра. Управление осуществляется кнопкой, расположенной перед рабочей поверхностью. Каретки скользят по стальным направляющим, расположенным над профилем. Пневматическая система блокировки, разделенная на 2 зоны блокировки по оси X Автоматическое позиционирование (EPS) для столешниц. Устройство "EPS" (электронная система позиционирования) для автоматическое позиционирование рабочих поверхностей и тележек с помощью ЧПУ, оснащенных запирающими устройствами, способными исключить возможные ошибки оператора. Задний упор, ход 140 мм Упор промежуточного ряда, расположенный на высоте 405 мм, с ходом 140 мм. Упор переднего ряда, установленный на высоте 1460 мм, с ходом 140 мм 4 боковых упора с ходом 140 мм (2 правых + 2 левых) с системой 2 дополнительных боковых упора с ходом 140 мм (1 правый + 1 левый). Датчик проверки опускания упоров 12 зажимных устройств для зажима узких заготовок 6 подъемников для погрузочных штанг, для модулей H=74 мм Конфигурация 5A для Rover B. Конфигурация для высокой производительности и гибкости благодаря двум рабочим группам 4 и 5 осей и возможность одновременной смены инструмента. Включает оси и каретки для Перемещение основных рабочих групп. Включает 2 инвертора. Вторая ось Y. Вводит разделение передней и задней кареток Y с независимой моторизацией. Две Y-каретки развивают максимальную скорость 118 м/мин. Электрошпиндель 13,2 кВт (17,7 л.с.), крепление HSK F63, воздушное охлаждение. Основные характеристики: • 11 кВт (14,7 л.с.) от 12 000 до 15 000 об/мин в режиме S1. • 13,2 кВт (17,7 л.с.) от 12 000 до 15 000 об/мин в режиме S6. • Подшипники керамика. • Правое и левое вращение. • Скорость вращения от 1000 до 24 000 об/мин, программируемая ЧПУ. • Выпуск Пневматическое управление осуществляется посредством призматической линейной направляющей и шарикоподшипников с циркулирующими шариками. В комплект входит защитный кожух. Извлечение стружки с 6 различными позициями по оси Z, управляемыми ЧПУ, в зависимости от длины инструмента или П...
