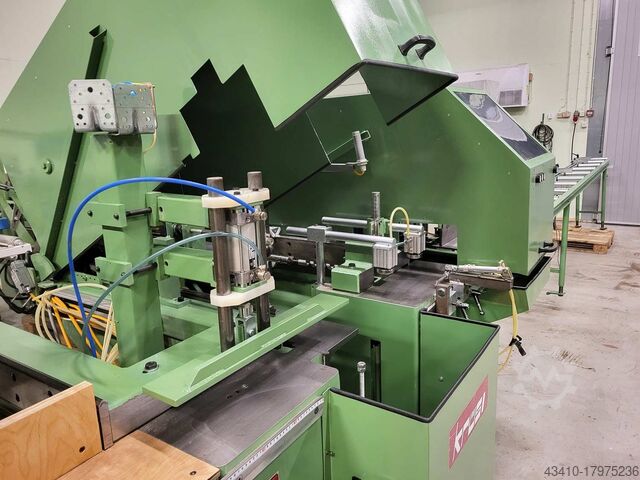

KRÜSI машина для строительства шале / линия для производства бревенчатых домов тип CM 40
Год постройки 1996
Krüsi CM40, состоящий из следующих компонентов:
Циркулярная пила (поперечная пила)
Горизонтальный и вертикальный фрезер для сруба
Пазово-фрезерный станок (горизонтальный)
Расточной фрезер
Подающий стол 6 м
Подающий стол 6 м
KRÜSI станок для строительства шале / линия для производства бревенчатых домов тип CM 40
Производитель Krüsi Maschinenbau AG CH-9105 Schönengrund AR
Год производства 1996
Маркировка CE
Состояние: хорошее, технически проверено и очищено / готово к использованию
Принцип работы
Обработка древесины для строительства шале / бревенчатых домов
Брус может быть обработан за одну операцию
- Резка по длине
- Горизонтальное и вертикальное фрезерование шеек / пазов за одну операцию зажима
- Сверление
- Фрезерование торцевых пазов
Заготовка:
- Высота резания макс. 200 мм
- Ширина резки макс. 250 мм
Прочная сварная конструкция.
Ncsc R Nc Ievfv Tfofnsu

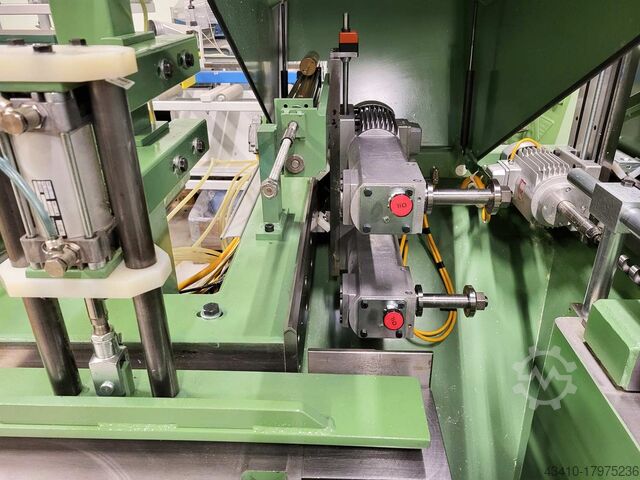

Станок (горизонтальный и вертикальный фрезерный узел) с 4 специальными фрезерными двигателями,
с закаленными и шлифованными направляющими для максимальной точности обработки.
Направляющие скольжения с пылезащищенными и предварительно нагруженными шарикоподшипниковыми роликами.
Рабочий диапазон до 200 x 250 мм. Полностью готов к работе, с контакторным управлением,
двигатели защищены тепловым реле.
Электрооборудование на напряжение 380 В, 50 Гц, с защитными кожухами,
центральное соединение для удаления стружки на месте, с 2 эксцентриковыми зажимами,
без фрезерного инструмента (папки).
С гидропневматической горизонтальной и вертикальной подачей, с электрическим управлением,
вместе с запуском двигателей фрезы.
Быстрая траверса и бесступенчатая подача. Полностью подключен и установлен, включая воздушный блок обслуживания.
Патчи толщиной более 14 см должны обрабатываться в два натяжения.
Описание машины / оснащена:
1. пильный узел:
Ручная подача
Регулировка шпинделя с аналоговой индикацией размеров
Пильный диск-Ø макс. / отверстие-o 400 / 30 мм
С твердосплавными напайками и ограничителем глубины резания (синхронизированная работа)
Регулируемый расклинивающий нож
Частота вращения двигателя мин. 1 / 2900
Мощность кВт 2,2
2-й фрезерный узел CM (узел для сруба)
Гидропневматическая подача
Регулировка шпинделя с цифровой индикацией размеров
Горизонтальный обрезной узел
Фрезерная фреза Ø 180 мм
Ширина фрезы макс.130 мм
Начиная с ширины фрезы 60 мм используйте только фрезы из алюминиевого сплава с реверсивными режущими кромками
2 гидропневматических двигателя подачи кВт по 2,2
Гидропневматическая подача
Быстрая траверса и бесступенчатая регулировка рабочей подачи
3-й сверлильный узел:
Ручная подача
Регулировка шпинделя с аналоговой индикацией размеров
Цанга держателя сверла ER 25
Зажимной Ø макс. мм 16
Ø сверла макс. мм 32
Двигатель мин'1 1450, кВт 1,8
4. устройство для торцевого фрезерования
Гидропневматическая подача
Регулировка шпинделя с цифровой индикацией размеров
Ø фрезы макс. мм 230
Ширина фрезы макс. мм 60
Двигатель мин1 / 2900, кВт 3,0
2 клиновых ремня SPZ 9.5x1000 La
Пневматический
Рабочее давление на месте мин/макс МПа (бар) 0,7/1 (7/10)
Расход воздуха Нм3/ч 8
Электрическая система
Рабочее напряжение В / Гц 380, 50
Номинальная мощность кВт 8,8 -15,8 в зависимости от исполнения
Резервный предохранитель на месте A 3 x 25 тр
