Сверлильный станок и станок для установки дюбелей GÖTZINGER PowerDrill Typ BF 315 -Video-

Описание

Диаметр отверстия переменный мм
Количество буровых головок горизонтальных 3 шт.
Количество буровых головок вертикальных 4 шт.
Вес 1500 кг
Размеры (длина/ширина/высота) 4800x1600x2400 мм
Ширина с опорой 2300 мм
Дрель Goetzinger Тип BF 315
С помощью дрели Goetzinger PowerDrill вы можете, в зависимости от типа и конструкции:

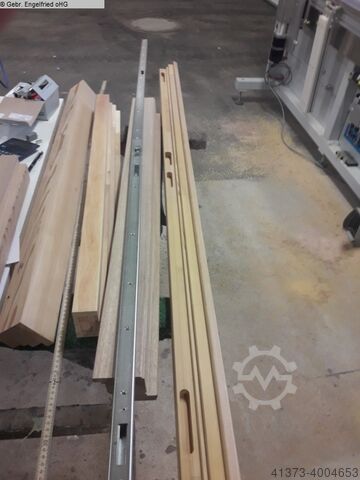

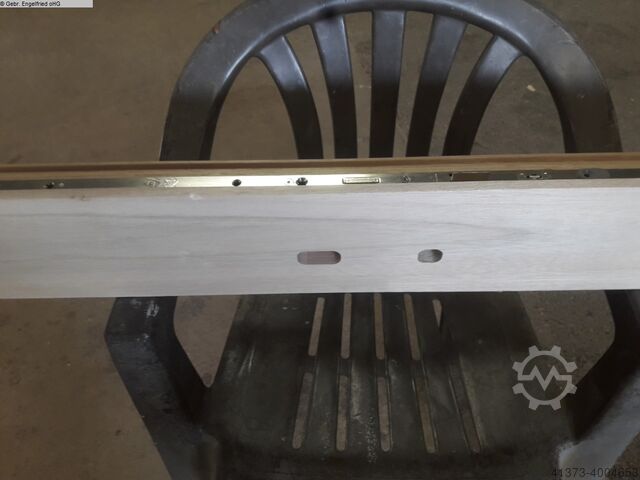

Сверлить пленки для ручек на свободной части рамы или для готовых створок,
с многошпиндельной сверлильной головкой, быстро сменяемой, также для фрезерования в
корпуса замка для WK 2 или промежуточного редуктора

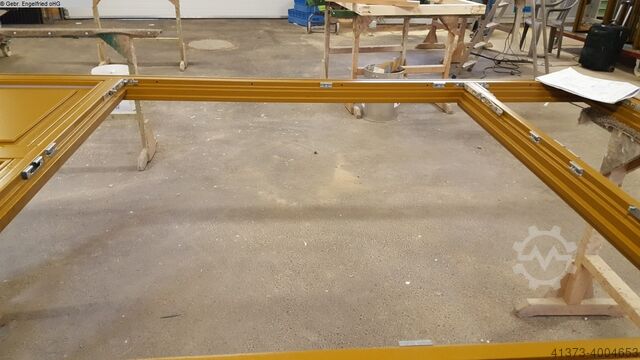

Сверление угловых подшипников на свободной части рамы, с многошпиндельной сверлильной головкой,
быстросменная, ориентированная на угол через упор или изготавливаемая по размеру (нижнеподвесное окно)
Вертикальное сверление сверху для монтажа, предварительное сверление для зажима на свободной части рамы

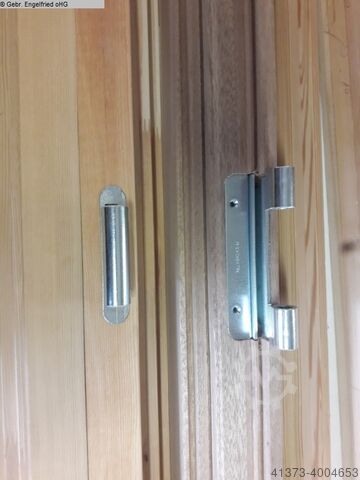

Фрезерование вертикально сверху для ручки-рычага, профильного цилиндра, установки 3-D петли
Горизонтальное сверление с помощью 2 сверлильных агрегатов, различные диаметры сверления,
Сверление под дюбеля с лицевой и продольной стороны, установка бруса / ригеля, мунтинов,
угловое соединение, входная дверь и т.д.

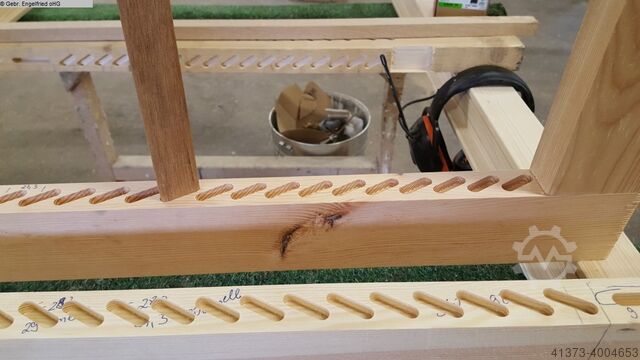

Горизонтальное фрезерование для корпусов замков / фурнитуры и т.д.

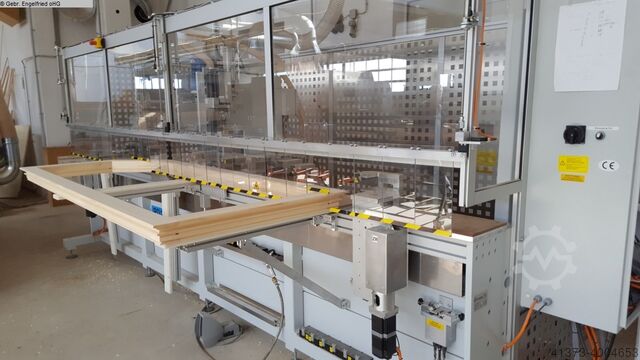

Описание станка
Станина из прочной сварной конструкции, линейная направляющая для оси X
Опора стола 3 000 x 200 мм

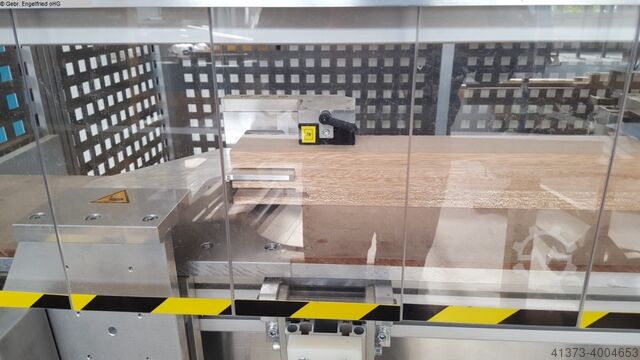

6 пневматических зажимных цилиндров с авт. Уклоняющийся ход
2 боковых упора для обработки на передней стороне, могут поворачиваться внутрь и наружу вручную
2 продольных упора, могут поворачиваться внутрь и наружу вручную
Траектории перемещения:
Ось X рабочая длина 3 000 мм
ось Y 180 мм
Ось Z 105 мм
Агрегаты:
1 сверлильный агрегат (агрегат 1) вертикальный сверху, сверлильный двигатель 1,1 кВт
скорость 1.500 - 12.000 об/мин, 1 шпиндель, цанговый патрон ER 25
1 сверлильная установка (установка 2) вертикальная сверху, сверлильный двигатель 1,1 кВт
скорость 3.000 об/мин, с устройством быстрой смены сверлильной головки
1 сверлильная головка BKF 3, олива, устройство быстрой смены
1 буровая головка BKF 3/2, угловой подшипник, устройство быстрой смены
1 фрезерный узел (Agg.3) вертикальный сверху, фрезерный двигатель 2 кВт,
1.500 - 16.000 об/мин, цанговый патрон ER 25

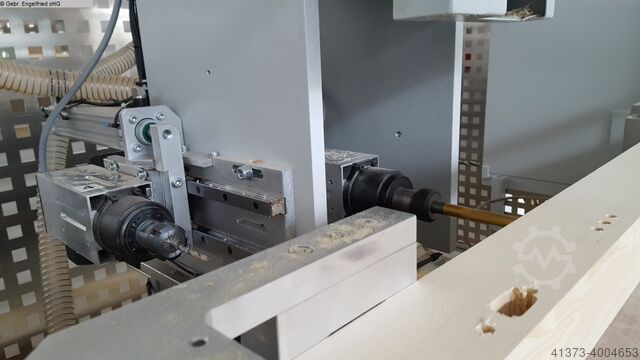

2 сверлильных узла горизонтальных (Аг.4 и 5) 1,0 кВт, 1.500 - 12.000 об/мин,
цанговый патрон ER 20
1 горизонтально-фрезерный агрегат (Аг.3) 2,0 кВт, 1.500 - 16.000 об/мин,
цанговый патрон ER 20
Электропневматическое управление с 3-х осевым управлением X, Y, Z
NC контроллер позиционирования сделать B + R Ввод через TFT дисплей 10 "
Станок в комплекте с 1 комплектом сверлильного инструмента
dm 6, 8, 10 и 12, 2 черново-отделочными фрезами HM dm 16,
Соответствует требованиям CE, готов к подключению
Всасывающее соединение: 1 x dm 120 + 1 x 80
Подключение питания : 1 x 400 В, 16 ампер
Подключение воздуха: 1 x LW 9 мм
ОПЦИЯ:
Продольные упоры вправо/влево с программным управлением NC-оси high/low,
таким образом, возможен ввод размеров на основе размеров складывания/распускания,
размер:
LxWxH = 4,80 x 1,60 x 2,40 м Вес машины 1.500 кг
-----
Ncec R Ncod Ih Hqe Ifnsu
Общая цена в вышеуказанном исполнении, без учета работ: по запросу
Плюс фрахт и монтаж/инструкция
(Технические данные по данным производителя - не гарантируем!)
