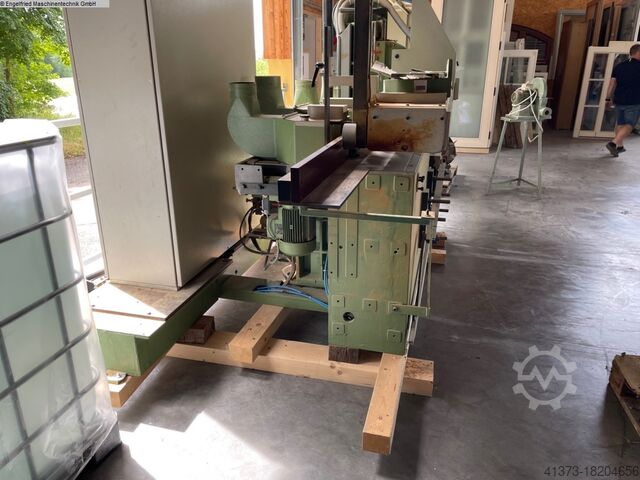

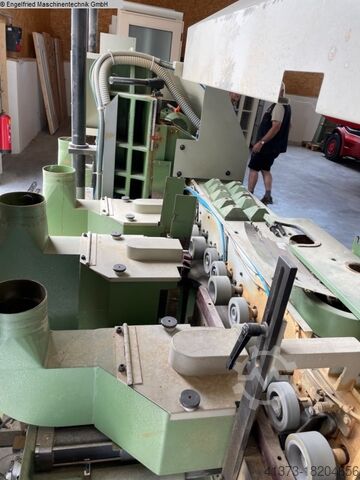

Автоматическая фальцеосадочная машина WEINIG Univar 10/3

Описание

Количество шпинделей 4 шт.
Количество наборов инструментов 11 шт.
Диаметр шпинделя 50,40 мм.
Длина шпинделя 285,125 мм
Длина 4000 мм
Ширина 2000 мм
Высота 2200мм
Фальцевальная машина Weinig Univar 10/3
-----
Для фрезерования окон, дверей и т.п. с неровными краями.
окружные профили. Станок подходит для древесины толщиной от 68 до 92 мм.
Время, необходимое для фрезеровки рамы среднего размера 1,20 х 1,20 м – около 2 минут.
Njc Rsvnv Uuj Nc Ifnscu
Доступные положения инструмента выбираются с помощью селекторного переключателя на панели управления.
получено.
Машина с 3-мя гидравлически управляемыми правыми прецизионными
Подъемные шпиндели для крепления 3 комплектов инструментов, ход шпинделя 2 x 95 мм на шпиндель
Ход шпинделя происходит в U-образном направлении, поэтому открытие возможно для коротких деталей.
Остановка фрезерования остается минимально возможной. Ход шпинделя горизонтально точный
Регулируется для обоих положений инструмента со стороны оператора.
Централизованная смазка шпиндельных узлов.
1.
Шпиндель можно выбрать для вращения вправо-влево.
Этот шпиндель погружает последние 100 мм каждого конца рамы.
соответствующий инструмент синхронизации с проходящим лесом. Благодаря этому
Это предотвращает вращение инструмента следующего фрезерного шпинделя в противоположном направлении.
работает, вызывая слезы. Выемка первых 7 транспортных катков с использованием
Ножной переключатель. Это сокращает время выполнения. Дополнительный
Опорная рейка также позволяет фрезеровать рамы большого формата.
Непрерывная бесцепная подача резиновыми роликами с экстремальными
короткое расстояние между роликами. Регулировка высоты штанги подачи
электрически считываемые.
Электрическое исполнение согласно VDE.
Станок, включая рабочие инструменты, но без инструментов обработки
инструменты.
Технические данные:
Рабочая ширина мин. 40 мм.
Рабочая высота мин. 30 мм, макс. 100 мм.
1. Профилирующий шпиндель (синхронный и встречного вращения)
-----
Мощность двигателя подъемного шпинделя 11,0 кВт
Скорость шпинделя 6000 об/мин.
Диаметр шпинделя 50 мм
Длина зажима 285 мм
Нулевой радиус полета инструмента 112 - 140 мм
Макс. инструмент - Д: 232 мм.
Ход шпинделя вертикальный 2 x 95 мм для 3 инструментов
Базовое положение под столом 10 мм (регулируется до 20 мм)
Ход шпинделя горизонтальный 80 мм
с синхронным автоматическим погружением
2. Профилирующий шпиндель
-----
Мощность двигателя подъемного шпинделя 11,0 кВт
Скорость шпинделя 6000 об/мин.
Диаметр шпинделя 50 мм
Длина зажима 285 мм
Нулевой радиус полета инструмента 112 - 140 мм
Макс. инструмент - Д: 232 мм.
Ход шпинделя вертикальный 2 x 95 мм для 3 инструментов
Базовое положение под столом 10 мм (регулируется до 20 мм)
Ход шпинделя горизонтальный 80 мм
3. Профилирующий шпиндель
-----
Мощность двигателя подъемного шпинделя 11,0 кВт
Скорость шпинделя 6000 об/мин.
Диаметр шпинделя 50 мм
Длина зажима 285 мм
Нулевой радиус полета инструмента 112 - 140 мм.
Макс. инструмент - Д: 232 мм.
Ход шпинделя вертикальный 2 x 95 мм для 3 инструментов
Базовое положение под столом 10 мм (регулируется до 20 мм)
Ход шпинделя горизонтальный 80 мм
4. Профильный шпиндель – установочный узел справа
-----
Для фрезерования посадочной канавки в цикле фрезерования
или для протачивания канавок в продольном профиле.
Пневматическое горизонтальное перемещение с
Селекторный переключатель на панели управления.
Двигатель 2,2 кВт
Скорость 6000 об/мин
Диаметр шпинделя 40 мм
Высота зажима 125 мм, 2 инструмента
Диаметр полета инструмента мин. 140 мм, макс.
