Четырехсторонний строгальный станок WINTER TIMBERMAX 5-23-U DELUXE

Описание

Размеры (длина/ширина/высота) 37,8 мм
Вес 5500 кг.
Общая потребляемая мощность 37 кВт
Четырехсторонний строгально-калевочный станок TIMBERMAX 5-23-U DELUXE
- Ширина строгания 20 - 230 мм
- Высота строгания 8 - 160 мм
- минимальная длина заготовки 700 мм (для единичной) / 400 мм (для серийной)

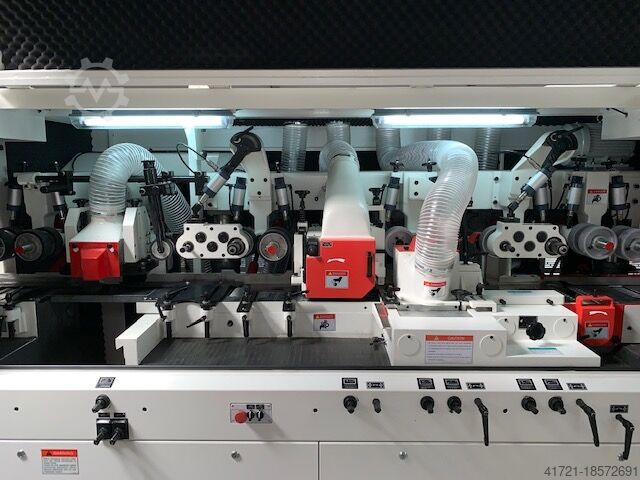

- 5 шпинделей (4+1)
- Диаметр шпинделя 40 мм
- Скорость 6800 об/мин
- Скорость подачи плавно регулируется от 8 до 33 м/мин
- Вал правящий, нижний инструмент Ø 125 мм
- Правый вертикальный вал инструмента Ø 108 - 200 мм
- Левый вертикальный вал инструмента Ø 108 - 200 мм
- Толщина вала, верхний инструмент Ø 108 - 200 мм
- Универсальный шпиндельный инструмент Ø 108 - 160 мм
Последовательность шпинделя:
1. нижний горизонтальный 7,5 кВт
2. правый вертикальный 5,5 кВт
Nsc R Nc Ifev A Hpxjnscu
3. левый вертикальный 5,5 кВт
4. верхний горизонтальный 7,5 кВт
5. Карданный вал 7,5 кВт
- Мощность двигателя 4,0 кВт
- Двигатель регулировки высоты 0,75 кВт
- Общая мощность 37,8 кВт

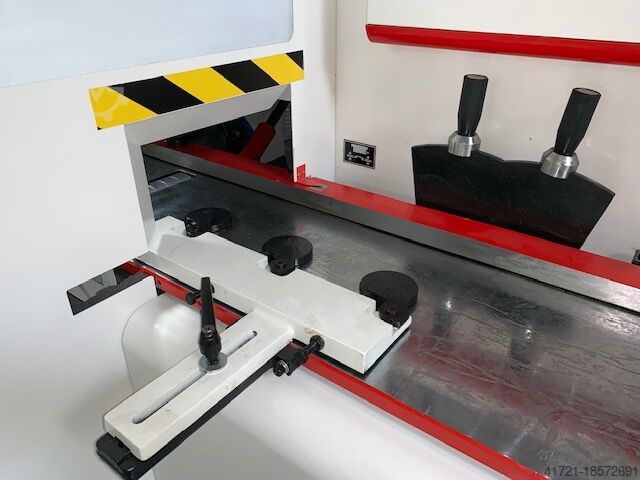

- Длина стола подачи 2000 мм
- Универсальный вал, поворотный на 360°

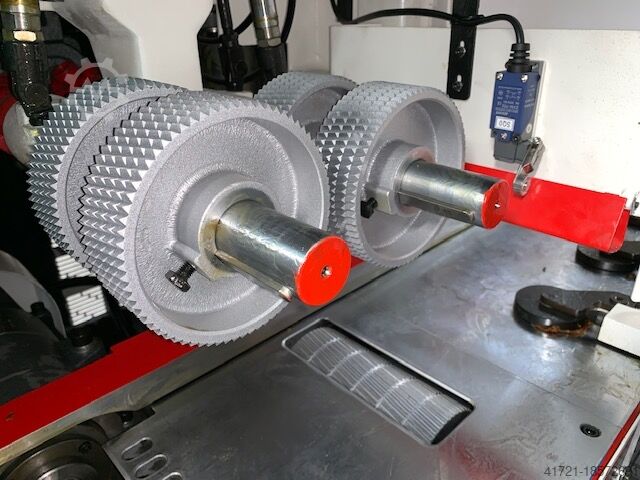

- Подающие ролики Ø 140 x 35 мм,
- Макс. подключение сжатого воздуха. 6 бар
- Вытяжное сопло 5 х 150 мм
- Габариты Д=4680, Ш=1850, В=1830 мм
- Вес 5500 кг
включая:
- Станина станка из серого чугуна
- хромированные столы
- верхний вал с электрической регулировкой и системой подачи
- Стандарт CE, TÜV Rheinland

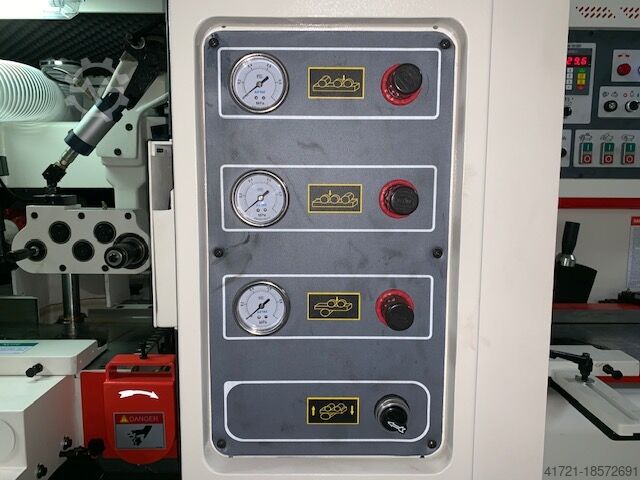

- пневматическое боковое давление перед левым валом
- Смазочный насос и смазочный насос

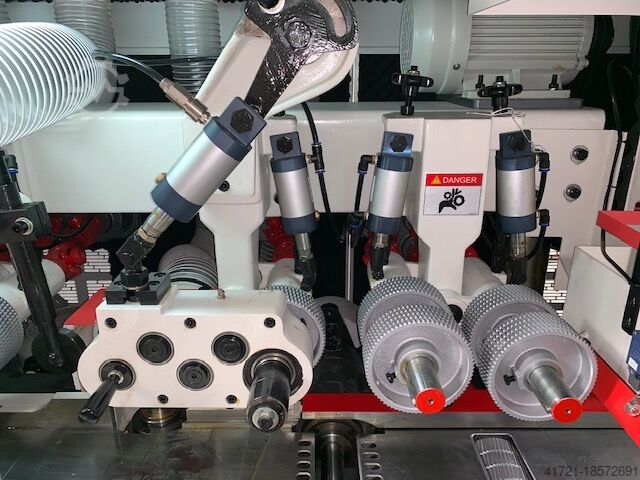

- пневматическое давление подающих роликов
- Система подачи с карданным приводом

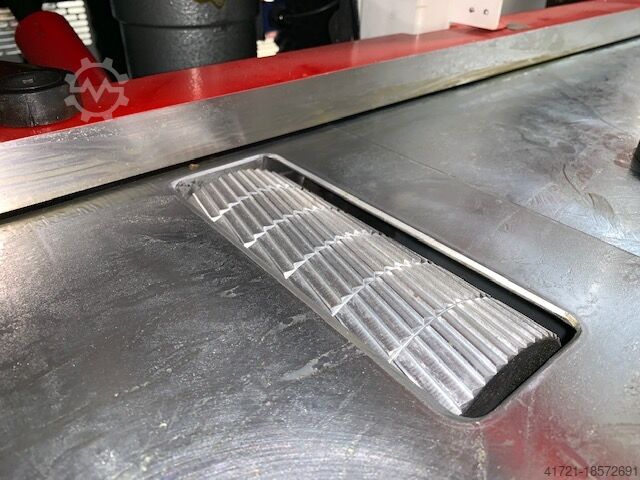

- 3 приводных ролика скольжения в столе
