Монтажный стол KomTec Universal GPM, для деревянных каркасов KomTec

Описание

с пневматическим зажимным устройством.

Универсальная монтажная станция для производства стеновых, потолочных и кровельных элементов в каркасном деревянном строительстве.

Hecjwv Tqbj Ed Ddcofl
- Прочная базовая конструкция рамы машины
обеспечивает ровную рабочую поверхность.

- Зажим элементов осуществляется посредством 9 системных зажимных балок с пневматическими
цилиндрами давления.
Системные зажимные балки выдвигаются для элементов высотой от 100 до 3 800 мм.
Ход цилиндра составляет 320 мм, сила зажима на цилиндр примерно 420 кг/4 200 Н
при рабочем давлении 10 бар.
Возможна фиксация в двух группах: 5 и 4 штуки,
что позволяет одновременно зажимать/обрабатывать два элемента.

- Обшивка рабочей поверхности древесными плитами при технической возможности.
(Опционально доступна перфорированная металлическая плита, как показано на фото.)

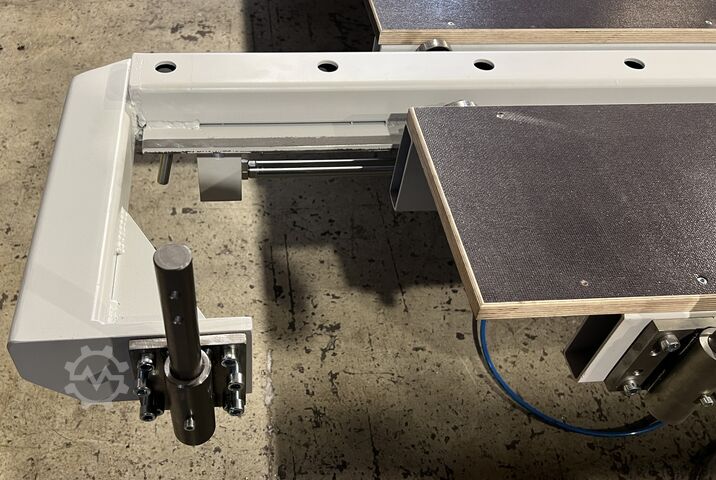

- Система упоров снизу из 9 съёмных штифтов и сбоку с 7 штифтами
для точного позиционирования элементов.

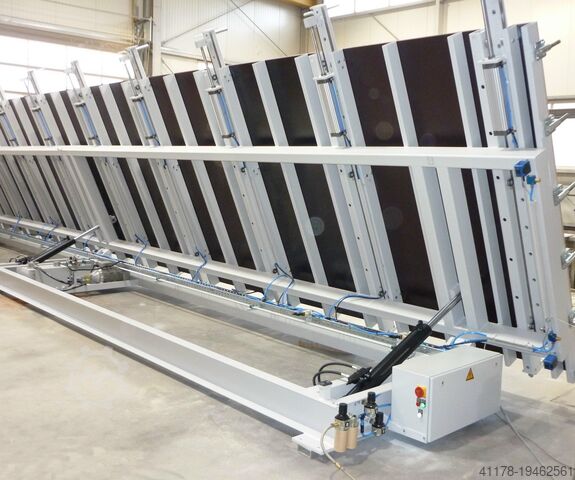

- Механизм подъёма монтажной станции с помощью 3 гидроцилиндров
для элементов весом до 4 000 кг на угол до 85° (95°).

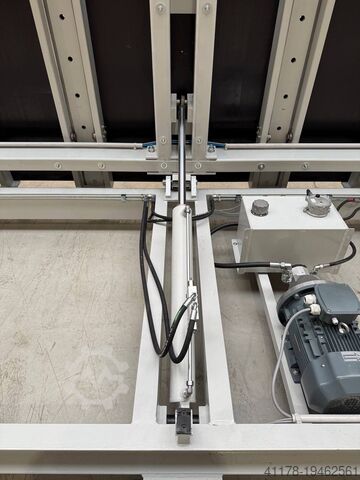

Гидросистема компактно интегрирована в область рамы станции.
- Электрораспределительный шкаф также размещён защищённо под монтажной станцией.

- Управление всеми функциями осуществляется с помощью пульта управления.

- На обоих торцах станции установлены разъёмы сжатого воздуха и розетки,
а на продольной стороне станции — по 2 розетки и 2 разъёма сжатого воздуха для подключения ручного инструмента.

- Станции построены по модульному принципу,
что позволяет сразу или впоследствии доукомплектовать их приёмной станцией
для получения полноценной переворотной станции.

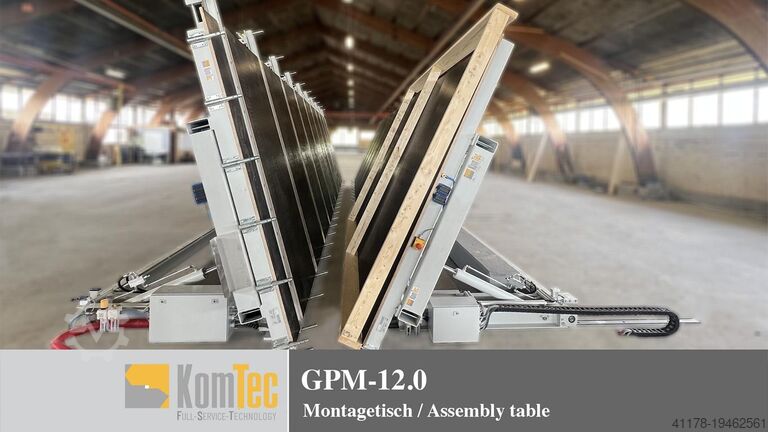

Пример переворотной станции — на фото 3.

- Дополнительные опции: монтажный стол без функции подъёма,
перфорированные металлические плиты,
другие размеры рабочих поверхностей по запросу.

Рабочая область:

- Максимальный размер элемента (Ш х В): 12 000 x 3 800 мм
- Минимальный размер элемента (Ш х В): 1 000 x 100 мм
- Ход зажимных цилиндров: 320 мм
- Высота упора/штифта: 120 мм
- Рабочая высота: примерно 700 мм
- Цвет: RAL 7035 светло-серый
