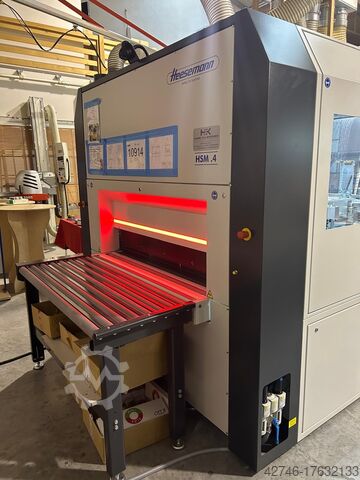

Широколенточная шлифовальная машина HEESEMANN HSM.4

Описание

Многоцелевой плоскошлифовальный станок Heesemann, тип HSM .4 NEW Edition RQHD

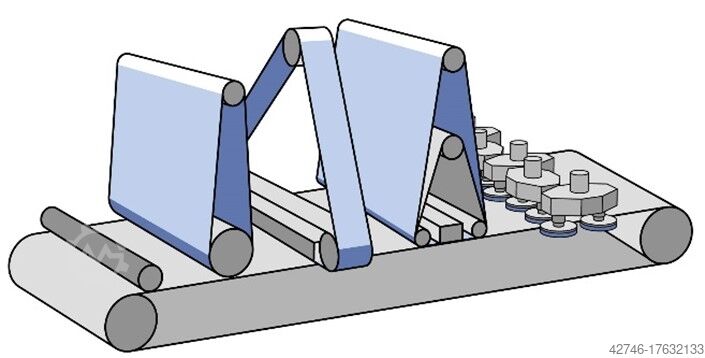

ВАЛИК/ПОПЕРЕЧНЫЙ/ПРОДОЛЬНЫЙDLB/DB-S
Ширина шлифования 1 350 мм
Конструкция стойки с транспортировочным ложем
С непрерывным транспортным ковром, скорость подачи 3 - 15 м/мин. с частотным регулированием, толщина заготовки (3 - 200 мм) регулируется двигателем
Автоматическое измерение толщины заготовки на подаче станка
Система зажима заготовки с регулируемым вакуумом
для транспортировки заготовок длиной менее 500 мм в направлении подачи, встроенный вентилятор с частотным преобразователем, мощность привода 2,2 кВт
Неприводные ролики (по 2 на входе и выходе станка)
Промышленный ПК 15,6" (стационарно установлен)
Цветной дисплей Multitouch, CF-карта, операционная система Windows Embedded Standard, версия с сенсорным экраном, отображение информации о производстве и простоях. Возможно подключение к сети Ethernet.
Память программ на 100 программ
Программа для дистанционного обслуживания
Программа для управления вытяжными заслонками
Для вытяжных заслонок, устанавливаемых заказчиком, внешние пневматические клапаны могут управляться любым внешним рабочим напряжением, например, (115 В переменного тока / 230 В переменного тока / 24 В постоянного тока) через предварительно установленные беспотенциальные контакты реле.
Пакет MMI включает в себя:
- Интуитивное управление машиной с помощью понятных символов
- Светодиодные полосы на выходе и входе в качестве помощи оператору при работе с заготовкой (позиционирование заготовки на входе для лучшего использования шлифовальной ленты, на выходе отображается положение заготовки)
- Отображение статуса менеджера ленты на устройстве (экран)
Nsc R Nc Ieu Ic Rgofnjlc
- Агрегатная информация с указанием зернистости (экран)
- Визуализация положения заготовки при ее прохождении
через станок.
- Видеокамера на выходе из машины
1 контактный роликовый блок со стальным роликом
Размеры шлифовальной ленты: 2 620 x 1 400 мм
Скорость ленты: 24 м/с
Мощность привода: 22 кВт
Диаметр: 200 мм
1 поперечный шлифовальный блок
Размеры шлифовальной ленты: 4 800 x 150 мм
Скорость ленты: 2,0 - 20 м/с
Мощность привода: 15 кВт Частотный преобразователь
1 продольный шлифовальный агрегат с системой лент с прижимной заслонкой
Размеры шлифовальной ленты: 2 620 x 1 400 мм
Скорость ленты: 1,8 - 9 м/с (с лентой с прижимным клапаном)
1,8 - 18 м/с (без прижимной пластинчатой ленты)
Мощность привода: частотный преобразователь 15 кВт
Плавная регулировка скорости шлифовальной ленты, неизнашиваемое тормозное устройство, автоматическое выравнивание разницы в длине кромок ленты, работа шлифовальной ленты в противоход, осциллирующая очистка шлифовальной ленты, регулируемая.
2 прижимные планки с компьютерной системой селективной регулировки давления CSD®
(10-летняя гарантия)
Кроме того, электромагнитная система CSD® не требует технического обслуживания, поскольку отсутствует риск загрязнения, как в случае с пневматическими элементами.

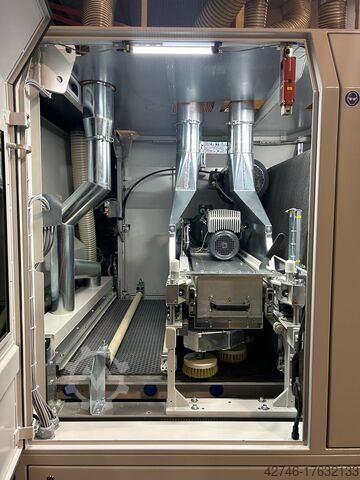

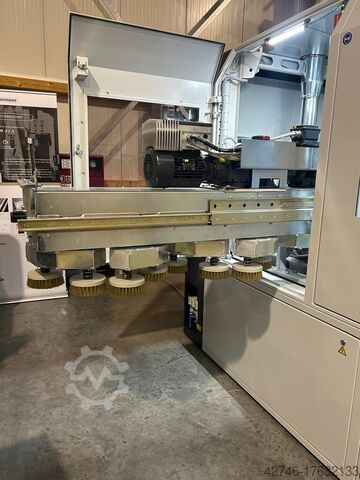

1 Вращающийся дисковый щеточный узел DB-S
10 дисковых щеток с приводом, работающие в двух направлениях вращения, центральная регулировка высоты для абразивного износа, вкл. устройство быстрой замены дисковых щеток
Наполнитель щеток: Flex-Trim
Диаметр: 150 мм
Рабочее напряжение: 400 Вольт, 50 Гц
Источник бесперебойного питания
для контроля отслеживания ленты в случае временного перерыва в подаче электроэнергии
Система управления энергопотреблением EMS
Сторона опоры ремня: левая
Клемма: передняя левая
Устройство для выравнивания заготовок
Свет
