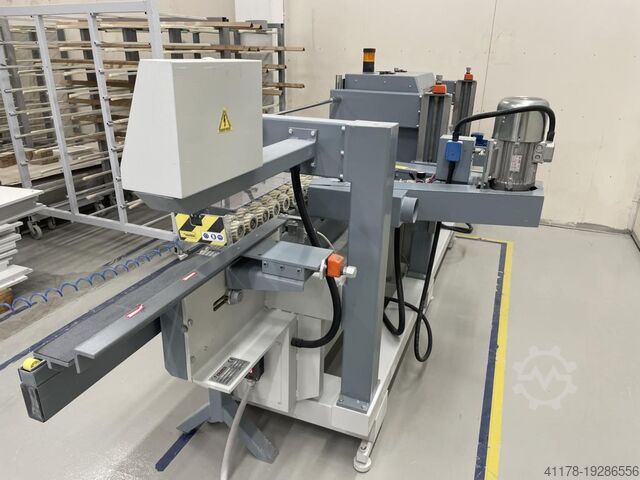

Профилешлифовальный станок VOLPATO тип LS - 1N1RF1A
Профилешлифовальный станок VOLPATO тип LS - 1N1RF1A Volpato LS-Serie
Состояние
б/у
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание
Технические характеристики:
- Производитель: VOLPATO Италия
- Тип: LS 1N1RF1A
- Год выпуска: 2017
- Скорость подачи от 0 до 25 м/мин
- Размеры: 4400 x 1400 x 1900 мм
- Масса нетто: 1100 кг
1. Агрегат:

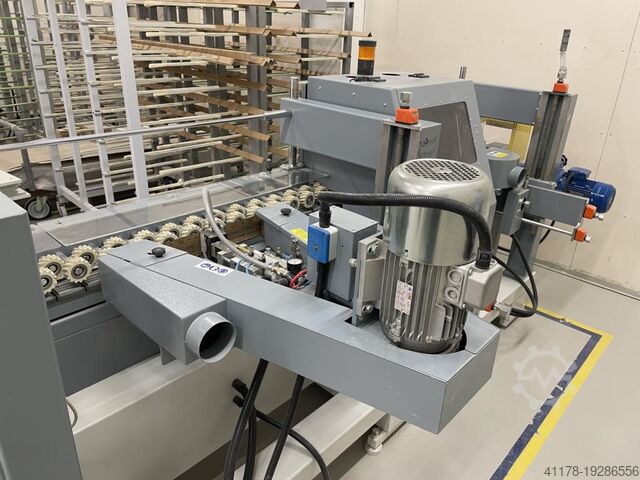

Ленточно-шлифовальный агрегат
- Двухскоростной двигатель
- Скорость ленты: 7-14 м/с
Nloc Rswpwu Rs Nc Ifnoc
- Пневматическое натяжение шлифовальной ленты.
- Опускание и подъем шлифовальной тарелки с регулировкой по времени.
- Система воздуходувки для очистки и охлаждения шлифовальной ленты, подключенная к шлифовальной тарелке.
- Вращение шлифовальной ленты: 135°
- Диаметр вытяжного сопла: 100 мм
- Размеры шлифовальной ленты: 80 x 2450 мм.
- Расход сжатого воздуха (для каждого блока шлифовальной ленты):
- Эксплуатационный расход: 2,5 м³/час при 5 атм
- Расход вентилятора: 28 м³/час при 5 атм
- Объем отработанного воздуха: 900 м³/час
- Скорость отработанного воздуха 30 м/с
2-й блок:

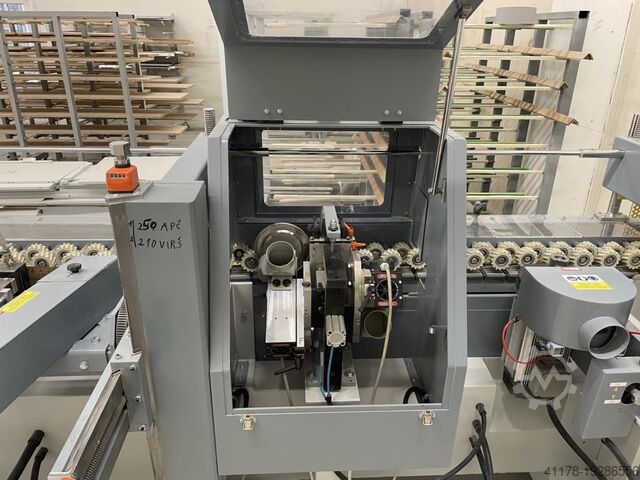

Двойной фрезерный блок
- Блок состоит из двух двигателей мощностью 1,1 кВт.
Первый преобразует от 0° до -45°,
второй от 0° до +45°, каждый с копировальными роликами
по осям X и Y. Второй подключен к
станку.
- Диаметр вала двигателя = 20 мм.
- Внешний диаметр инструмента = 70 мм.
- Количество зубьев инструмента = 4
- Скорость инструмента = 12 000 об/мин
- 2 вытяжных сопла, каждое по 80 мм.
- С пневматическим извлечением инструмента.
3-й блок:

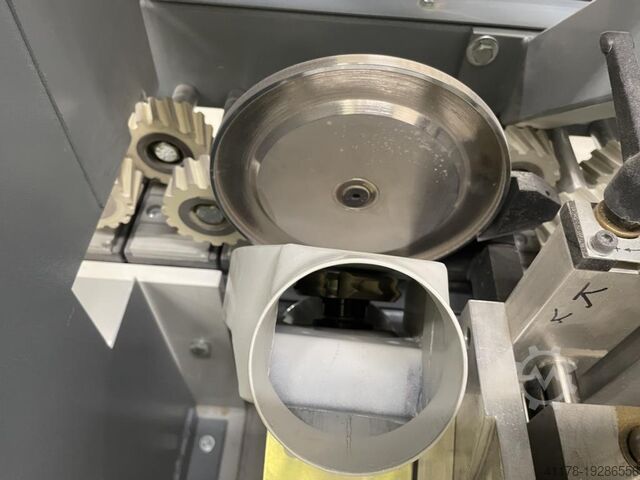

Шлифовальный блок
- Одноступенчатый двигатель 1,5 кВт
- Вращение блока: 180°
- Макс. диаметр круга: Ø220 мм
- Макс. ширина круга: 90 мм
- Диаметр вала круга: Ø 30 мм
- Диаметр вытяжного сопла: 100 мм
- Объем отработанного воздуха: 900 м³/ч
- Скорость отработанного воздуха: 30 м/с
- Расход сжатого воздуха (для каждого шлифовального блока):
- Эксплуатационный расход: 2,3 м³/ч
- Расход вентилятора: 20 м³/ч
