резальная машина Panhans 680/200

Описание

Год постройки: 2021
Состояние: как новый (около 3 часов работы)
Технические характеристики
Длина роликовой каретки 3200 мм
Длина резки 3400 мм
Высота реза макс. 155 мм при 90°, 105 мм при 46°
Ограничитель ширины пропила 1250 мм
Пильный диск макс. Ø 450 мм
Размер стола чугунная столешница 1200 x 655 мм
Дополнительное расширение стола 750 x 655 мм
Удлинение стола 1430 x 940 мм
Высота стола +/-20 мм 900 мм
Скорость вращения основного пильного диска 3000 / 4000 / 5000 / 6000 об/мин
Вес нетто ок. 1150 кг
Техническое описание
Для обрезки, резки по длине, форматирования, торцевания и т. д.
Весь узел пильного вала динамически сбалансирован, двойные поворотные сегменты из серого чугуна с двойной направляющей колонной для регулировки высоты и длинный вал циркулярной пилы с 2 шарикоподшипниками обеспечивают абсолютно плавный ход.

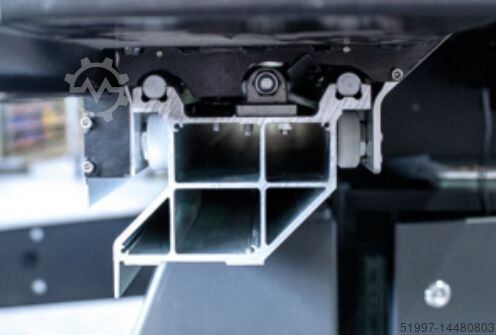

Двойная роликовая каретка с шарикоподшипниками имеет плавный ход и не требует обслуживания.
Точный и безлюфтовый ход по всей длине, направляемый закаленными и шлифованными круглыми стальными направляющими с дистанционной блокировкой с шагом 50 мм.

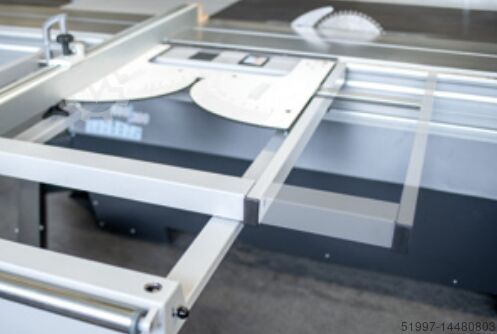

Прочная, но легкая поперечная салазка из стальных профилей с опорным роликом на внешней узкой стороне, поперечная салазка расширяется на широкой стороне Ограничитель длины на поперечной салазке с мм шкалой и телескопическим удлинителем, выдвигающимся до 3500 мм; с 2 прочными и безлюфтовыми
2 прочными упорами без люфта, 1 концевой упор с опорой для длинных полос; упор длины может использоваться как угловое торцовочное ограждение с обеих сторон, бесступенчатая регулировка от 0° до 46° с механической компенсацией длины; все распространенные углы торцевания (15°, 22,5°, 30°, 45°) могут быть быстро установлены с помощью системы фиксации.
Электромоторный ограничитель ширины с шириной пропила 1250 мм справа от пильного диска, ввод размеров на панели управления сверху с помощью позиционного регулятора с точностью до 0,1 мм, ограничитель можно откинуть для освобождения поверхности стола;
Предохранительная отсекающая планка между ограничителем ширины и роликовой кареткой на случай опасности защемления
С выдвижным ящиком для инструментов
Верхнее управление с панелью управления, расположенной на уровне глаз, поворотной, вкл.
Включая держатель шаблонов и 7-дюймовый сенсорный экран для управления высотой реза, поворотом и скоростью.
Электромоторная регулировка высоты и поворота с помощью позиционного регулятора
Диапазон поворота пильного диска от 0° до 46° Цифровые дисплеи для установки градуса, высоты пропила, скорости и ширины пропила
Система быстрой фиксации пильного диска APA
Защитный кожух может поворачиваться в обе стороны,
Защитный кожух со сменной широкой/узкой вставкой
Кнопочное управление с электронным плавным пуском (старт/стоп)
Электронный неизнашиваемый тормоз двигателя
Пильный диск Ø 400 мм может быть опущен под стол
Вытяжная насадка Ø 120 мм на корпусе станка, Ø 80 мм на защитном кожухе
Соответствие CE
GS протестирован
Ncecoq H Sqde R Nc Ifnsu
Аналоговый ограничитель длины
Стандартный поперечный суппорт
Длина резки 3400 мм
Трехфазный двигатель 5,5 кВт
Ограничитель ширины 1250 мм электромотор
Скорняжный блок 1750 0,55 кВт (0,75 л.с.)
С ручной регулировкой высоты и стороны с помощью внешних маховиков
внешние маховики
С системой быстрого зажима пильного диска APA
Система быстрого забивания Quickstep Ручная регулировка без инструментов
регулировка ширины зачистки
От 2,8 до 3,8 мм с регулировкой сетки на 0,05 мм
за один шаг, вкл. 1
Набор пильных дисков 125 x 2,8 - 3,8 x 50 мм | Z = 12+12
Сменный пиль
