Высокопроизводительная ленточная пила Stenner VHL 48

Описание

Стеннер RESAW VHL 48
производство Стеннер Великобритания
Серийный номер J2103
1970 год
(оригинальные фото скоро будут)
Основные размеры и данные:

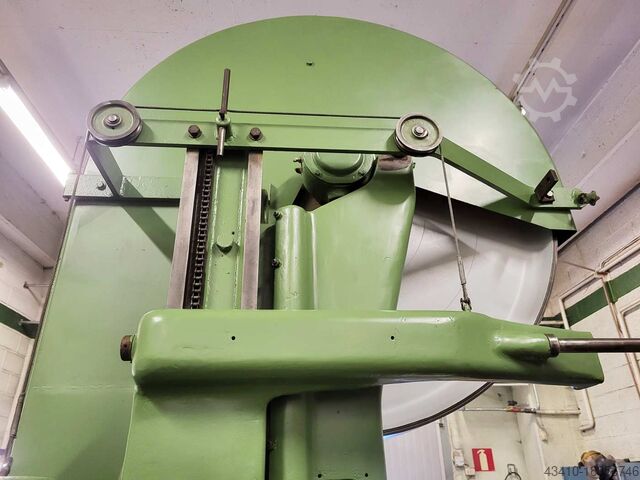

Диаметр пильных шкивов: 48 дюймов = 1220 мм.
Стандартная ширина пильного шкива 5 дюймов (127 мм)
Ширина торца пильного шкива (опция) 5 1/2 дюйма (140 мм)
Максимальная ширина пилы — стандартная 5 1/2 дюйма (140 мм).
Максимальная ширина пилы – опционально 6 дюймов (150 мм)A
Минимальная длина пилы 25 дюймов 8 дюймов (782 мм)
Максимальная высота верхней направляющей пилы над столом 28 дюймов (710 мм)
Высота стола от уровня пола 31 1/2 дюйма (800 мм 9
Общая высота от уровня пола 9,1 дюйма (2770 мм)
Общая ширина 8,1 дюйма (2460 мм)
Ncjc R Nc Iovuhumsfnsu
Частота вращения пильных шкивов, об/мин. 8000 (2440 м/мин)
Диапазон мощности 30 кВт
Размер быстрых и свободных шкивов 20 x 6 1/2 дюйма.
Скорость подачи, стандартная; f.m.m. или м/мин. 0–140 (0–42,6 м)
Спецификация доставки: Стандартная машина:
Вес нетто, фунты. 3583 кг
VHL 48 — это ленточная пила с передовым дизайном, включающая множество новых функций.
результате тщательного изучения требований пользователя-оператора и необходимости
обеспечить быструю и точную распиловку в сочетании с простотой эксплуатации, снижением
утомляемость оператора, низкие эксплуатационные расходы и повышенная безопасность. Дизайн соответствует
в полной мере для этих существенных факторов, которые способствуют заметно высокому уровню
эффективность работы.
Машина предназначена в первую очередь для строгальных и столярных цехов.
Тонкая ленточная пила дает машине высокую древесину.
скорость восстановления; потери из-за пропила очень малы. По сравнению с круглой радиальной пилой, VHL работает быстрее, менее расточителен и потребляет меньше энергии для данного класса работ.
общий
ВХЛ выполнен только как левосторонний автомат, т.е. шкивы пилы вращаются против часовой стрелки, если смотреть в направлении подачи.
Обычно привод рассчитан на скорость пилы 8000 футов в минуту. (2440м л/мин.)

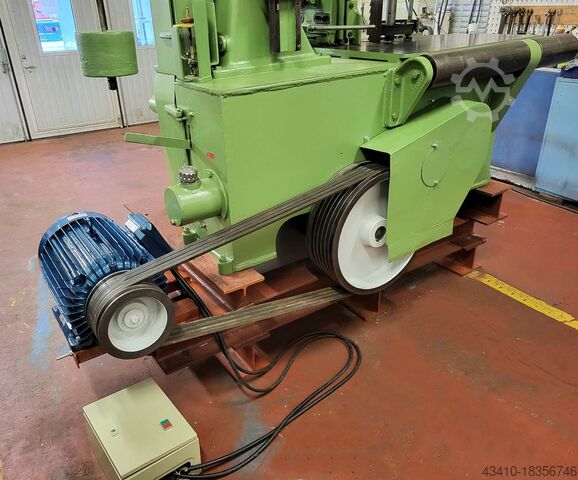

Главный привод
Главный привод прикреплен к шпинделю нижнего шкива пилы, который подготовлен
для клиноременных, плоских ремней или шкивов с быстрым и свободным ремнем, соответствующих предлагаемому приводному узлу.
Комплектные электродвигатели мощностью до 40 л.с. и для большинства источников тока.
может быть предоставлена; В комплект входят два клиновых шкива, комплект клиновых ремней, защита ремня,
двигатель с направляющими, стартером и главной кнопкой остановки, установленной на
основание машины близко к месту пилорамы.

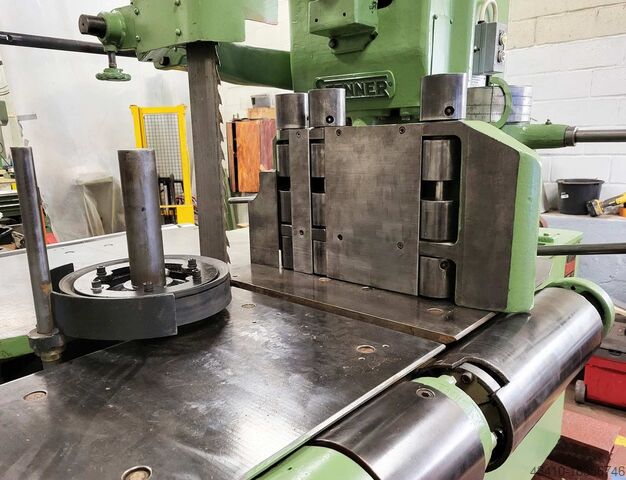

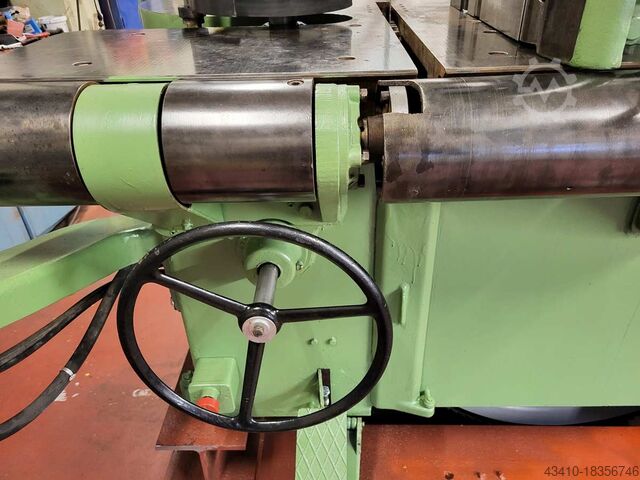

горизонтальные ролики
Горизонтальные ролики имеют диаметр 6 дюймов (152 мм) и полностью расширяют отверстие.
со стороны ограждения и на 6 дюймов (152 мм) за столом с открытой стороны;
обычно это свободно вращающиеся холостые ролики. Они могут поставляться с гидравлическим приводом в качестве дополнительного оборудования.
либо вместе с машиной, либо после установки; затем ролики приводятся в движение
синхронно с основными подающими валками, с помощью отдельного двигателя. Привод
устроено так, что ролик с открытой стороны на разгрузочном конце вращается в
обратном направлении, чтобы облегчить возврат древесины к пилораме. Ролик в
Передняя часть пилы подвижна вбок, что позволяет быстро менять пилу.
