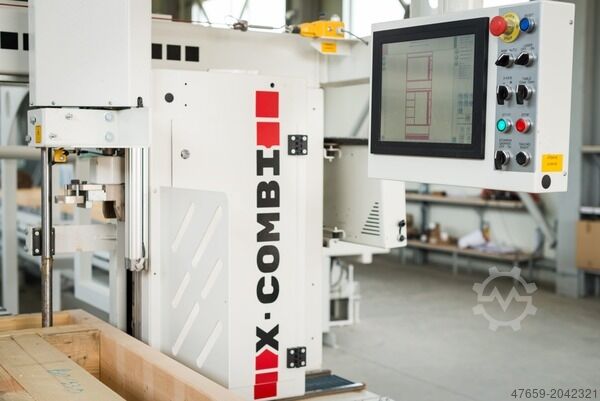

Станция сборки комбинированного каркаса лесоматериалов H&M X-Combi

Описание

Комплексная рабочая станция для производства деревянных каркасных стен, включающая следующие функции

1. Изготовление каркаса стены
2. Нанесение облицовки
3. Прибивание или сшивание облицовки
4. Сверление и фрезерование проемов и свесов
5. Применение воздухонепроницаемой бумаги
6. Крепление обрешетки гвоздями
7. Приклеивание листового материала к рамам

Спецификация

Полное управление с ПК с двумя 19-дюймовыми сенсорными экранами Интерактивное отображение каркаса для сборки панелей Автоматическая загрузка из программного обеспечения чертежей
Прочные столы с одной неподвижной и одной подвижной стороной
Угловые блоки с углом 90 градусов и пневматическим выдвижением для перемещения панели на следующую позицию после завершения работы
Минимальная высота панели 1500 мм Максимальная высота панели 6 м
Hfoc Edob Tmrvs Ddcol
Максимальная длина панели 20 м
Рабочая высота 825 мм Максимальная высота рамы 500 мм
Моторизованное открытие стола с автоматической блокировкой тормоза
Независимая выдвижная система зажима, обеспечивающая полный доступ к гвоздезабивным пистолетам вдоль верхней и нижней направляющих, что позволяет точно и точно зажимать панели
Инструменты для крепления рам приводятся в нужное положение с помощью сервоприводного двигателя, а их высота контролируется программным обеспечением
В стандартной комплектации на мосту установлен инструмент для забивания гвоздей/степлеров. Возможна установка других инструментов
Полная интеграция с основными программными пакетами, включая Sema, Dietrich;s, HsbSoft, CADWORKS, Gang Nail, DDS, Mitek.& Inventor
Система нанесения обрешетки с направляющими для обеспечения прямого положения обрешетки перед забиванием гвоздей, включая место для хранения обрешетки
Выбор нескольких положений гвоздей в автоматическом и ручном режимах
Пневматические подъемные ролики для ручной транспортировки готовой панели на следующую позицию.
Дополнительная каретка для шипов/листов, позволяющая располагать шипы рядом с оператором во время сборки рамы.
