Пресс для шпона Buerkle M8

Описание

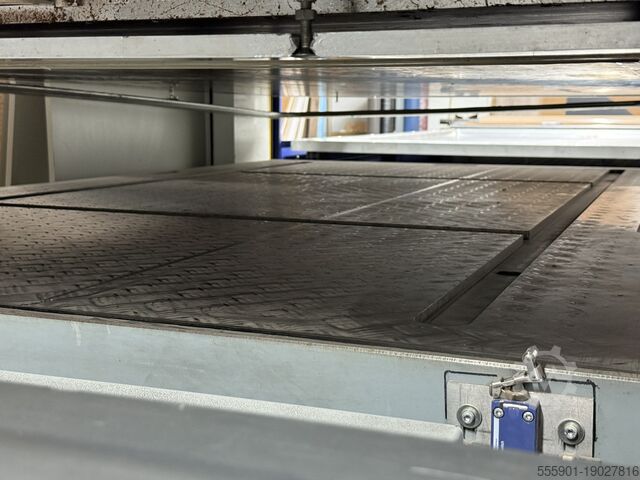

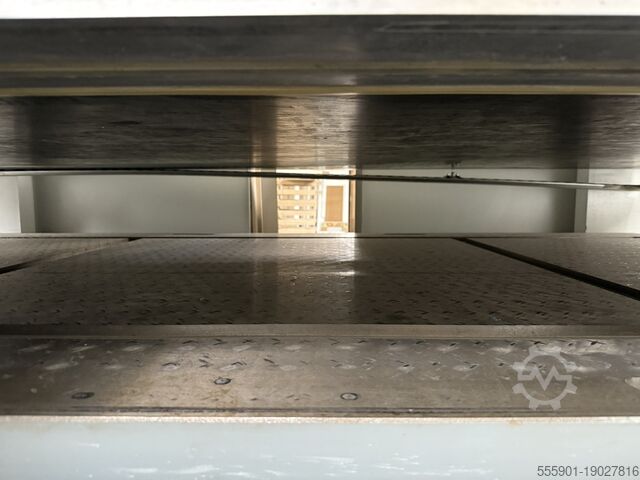

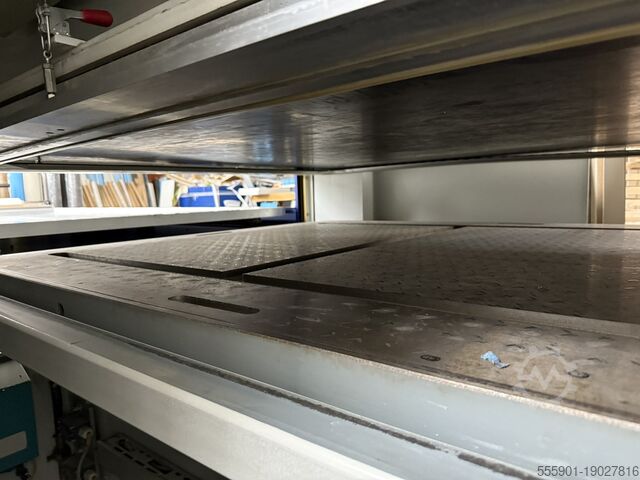

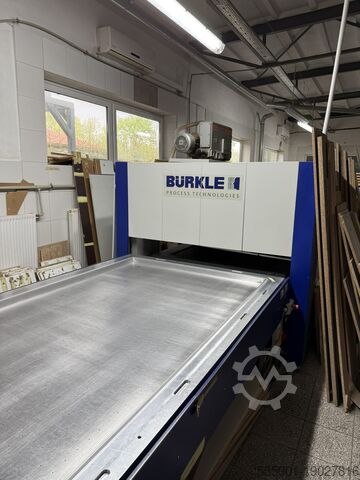

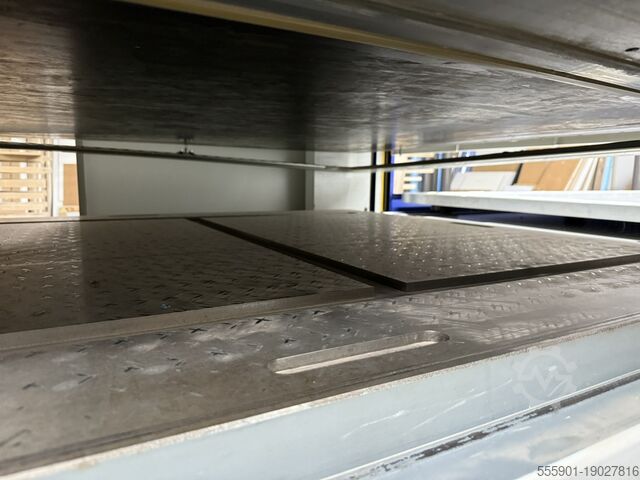

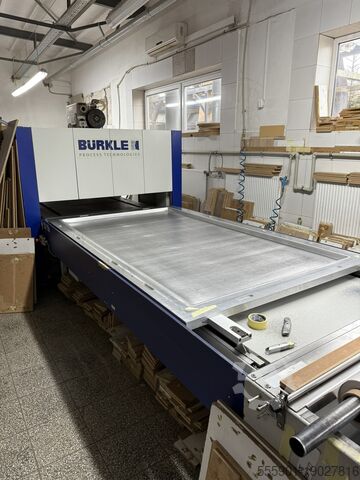

Пресс BURKLE MULTIFOILER модель M8 + STOLMAT PAINT WALL
Устройство для покрытия плоских и фасонных элементов мебели из МДФ термопластичной пленкой.
Основные данные устройства:
• Электрическая подключенная нагрузка: прибл. 28 кВт (без дополнительных компонентов),
• Рабочее напряжение: 400 В, 50 Гц, 3 фазы,
• Управляющее напряжение: 24 В постоянного тока,
• Требуемое давление воздуха: мин. 6бар,
• Диаметр воздушного соединения: мин. 1 дюйм,
• Требуемый объем воздуха: макс. 2880 л/мин,
• Расход воздуха в процессе глажки:
◦ Давление формования 4 бара: прибл. 720 л/цикл,
◦ камера заполнена на 50%: прибл. 360 л/цикл.
Сторона обслуживания: справа.

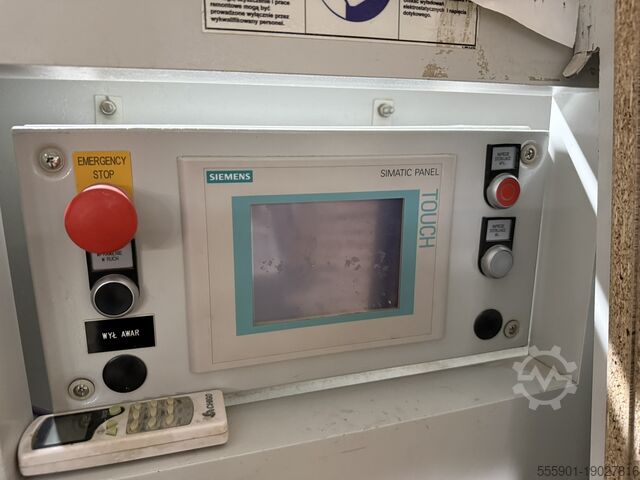

Электрооборудование:
• Соответствует стандартам DIN/VDE (EN 60204),
• Электрическая документация согласно VDE,
• Цвет краски: станок и шкаф управления RAL 7035 светло-серый, декоративные элементы RAL 5002 синий.
Рабочие материалы:
• Применяемый материал:
◦ ПВХ-пленка 0,30–1,0 мм,
◦ высокоглянцевая фольга 0,50–1,0 мм,
◦ ПЭТ-пленки 0,35–0,60 мм.
• Обработанный материал:
◦ Плита МДФ (гладкая или профилированная),
◦ температура пластины: прибл. +18°С,
◦ влажность доски: ок. 6–8%,
◦ плотность: ок. 750 кг/м³.
Технология:
• Термоформование без мембраны,
• Полезная площадь: 1330 x 2430 мм,
• Максимальные размеры элемента: 1250 x 2350 мм,
• Минимальная ширина фольги: 1400 мм,
• Толщина элемента: 6–35 мм (в зависимости от геометрии детали).

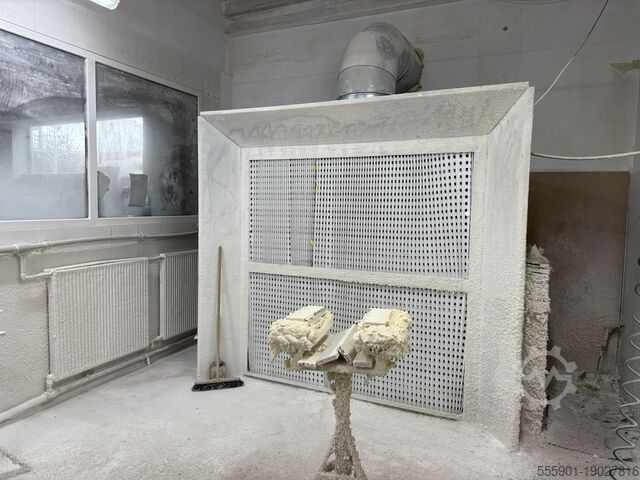

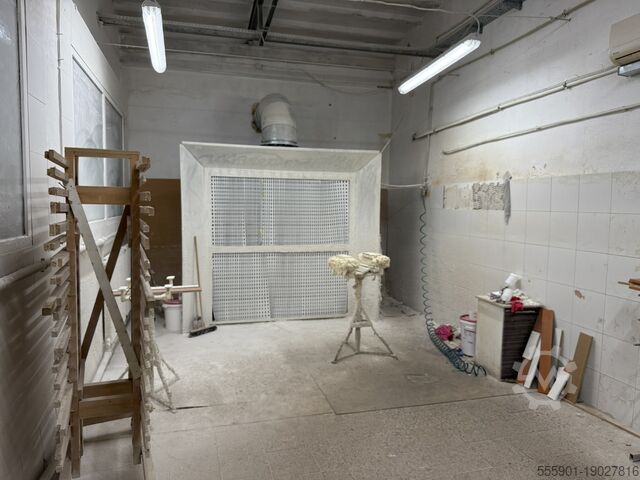

Лак для стен STOLMAT
1. Назначение устройства:
• Стена, вытягивающая пыль и пары краски.
• Для улавливания пыли, образующейся при распылении красок и лаков на элементы мебели.
• Используется с высокопроизводительными устройствами для нанесения (пистолет для окраски).
• Эффективность фильтрации >96%, нет необходимости чистить вентиляционные каналы.
• Оснащен боковыми крышками для повышения эффективности вытяжки.
2. Технические данные:
• Размеры (ДxШxВ): 2500 x 2130 x 700 мм
• Тип вентилятора: канальный 500
• Мощность вентилятора: макс. 7500 м³/ч
• Максимальное сжатие: 400 Па
• Мощность двигателя вентилятора: 1,85 кВт
• Напряжение: 230/400 В
• Количество вентиляторов: 1 шт.
• Фильтрующая поверхность (1-я ступень – картонный фильтр): 4,80 м²
• Фильтрующая поверхность (2-я ступень – фильтр из нетканого материала ПС): 2,50 м²
• Эффективность фильтрации пыли: >96%
3. Техническое описание:
• Стенка изготовлена из оцинкованного стального листа толщиной 1,5 мм.
• Соединение элементов путем прикручивания и герметизации акриловой массой.
• Крепление вентилятора на настенную подставку.
• Боковые крышки («подножки») из оцинкованного стального листа.
4. Параметры фильтрации пыли:
• Картонный фильтр (лабиринт):
◦ Класс G3 (DIN 53438, EN 779),
◦ Толщина: 60 мм,
◦ Пропускная способность: 1200–3800 м³/ч/м²,
◦ Эффективность фильтрации: 90–98%.
Ncjcjwfz Nkj R Nc Ifnju
• Фильтр PAINT STOP:
◦ Пропускная способность: 2500–6300 м³/ч/м²,
◦ Эффективность фильтрации: 93–97%.
