Автоматическая загрузка панельной пилы BIESSE EBTR 120 TWIN PUSHER

Описание

Технические характеристики
Описание :

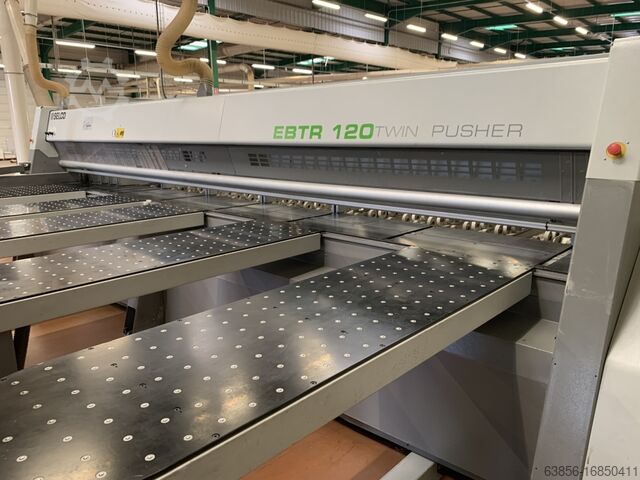

Панельная пила SELCO
TYPE EBTR 120 Twin Pusher - 5600 x 2200 мм
Панельная пила с числовым программным управлением, с двумя независимыми автоматическими загрузочными станциями и электромеханическим прецизионным подъемным столом
Основные технические характеристики
Максимальная длина реза: 5600 мм
Max ход вспомогательного толкателя : 4300 мм
Nec R Nc Ifsucitnjnecu
Максимальная высота пильного диска от уровня стола : 122 мм
Максимальное открытие зажимов : 110 мм
Подъемный стол с прямой загрузкой : 5600 x 2200 мм
Минимальный размер панели на позиции загрузки : 2440 x 1220 мм Минимальная толщина панели от стола загрузки : 10 мм
Двигатель главного ножа 18,5 кВт / 50 Гц (25 л.с.)
Двигатель для резцов 2,2 кВт / 50 Гц (3 л.с.)
Бесщеточный двигатель для колесницы ножей - Скорость 1 -150 м/мин
Бесщеточный двигатель для главного толкателя - Максимальная скорость 100 м/мин
2 задних ролика Устройство бокового выравнивания с автоматическим позиционированием (от 60 мм до 2200 мм)
Поворотная платформа для автоматической предварительной резки с 4 свайными блокирующими устройствами Вспомогательный толкатель TWIN PUSHER

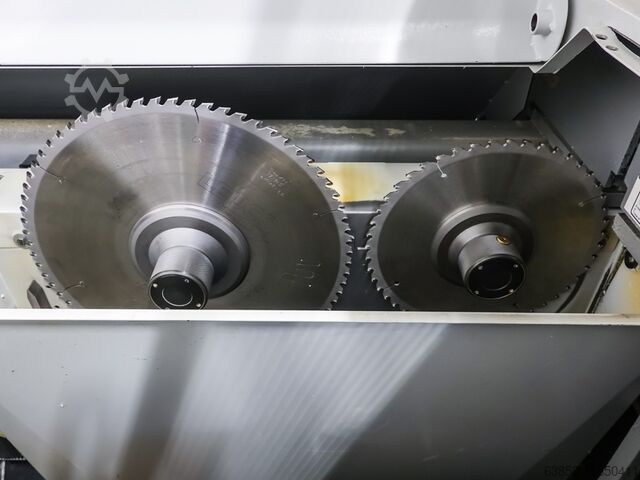

Основное лезвие Ø 430 мм
Резцовое лезвие Ø 200 мм
4 пневматических зажима с независимым подъемом в поперечной зоне для основного толкателя (расположены на расстоянии 70, 180, 390, 600 мм от линии разравнивания)
4 пневматических зажима с независимым подъемом в продольной области для основного толкателя (расположены на расстоянии 2235, 3845, 4650, 5450 мм от линии разметки)
4 пневматических зажима с независимым подъемом в зоне вспомогательного толкателя (расположены на расстоянии 70, 180, 390, 600 мм от линии разметки)
Округлый рабочий план на воздушной подушке 2050 x 850 мм для оптимизации ширины и одновременной поперечной резки нескольких полос
4 стола на воздушных подушках
4 передних поперечных устройства предварительного выравнивания непосредственно на станции вращения свай 2 передних и продольных устройства выравнивания свай после вращения

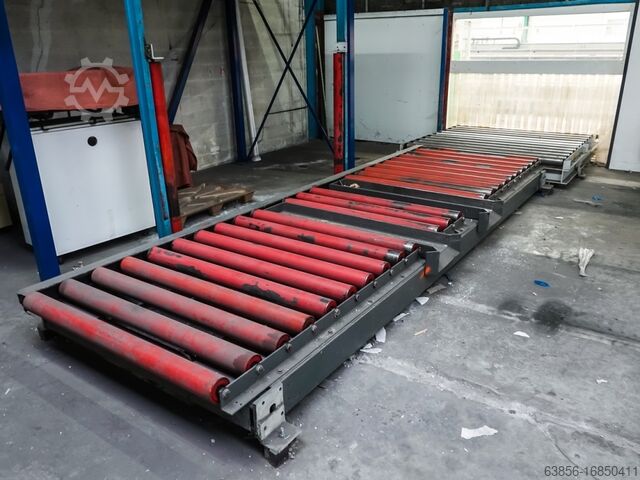

Подъемно-погрузочный стол
Вспомогательный толкатель для одновременного выполнения различных фаз резки, синхронизированный с основным толкателем
2 толкателя управляются программным обеспечением, которое в зависимости от инструкций по резке выбирает зажимы различных толкателей таким образом, чтобы вставка в зону резания была оптимизирована для осуществления как можно большего количества одновременных резов
Вспомогательный толкатель имеет 4 независимых зажима и может быть оснащен пятым (опция).
Автоматическая эвакуация обрезанных панелей
Тяжелая единая конструкция, промышленное шасси, высокая устойчивость
Цементированные и калиброванные направляющие колесницы, которые поддерживают основное и резцовое лезвие
Два пуссера управляются логикой, которая в зависимости от схемы декупирования и необходимых фаз использования выбирает штифты различных пуссеров для вставки в зону использования, чтобы реализовать максимально возможное количество циклов декупирования одновременно. Автоматическое извлечение переворачиваемых панелей

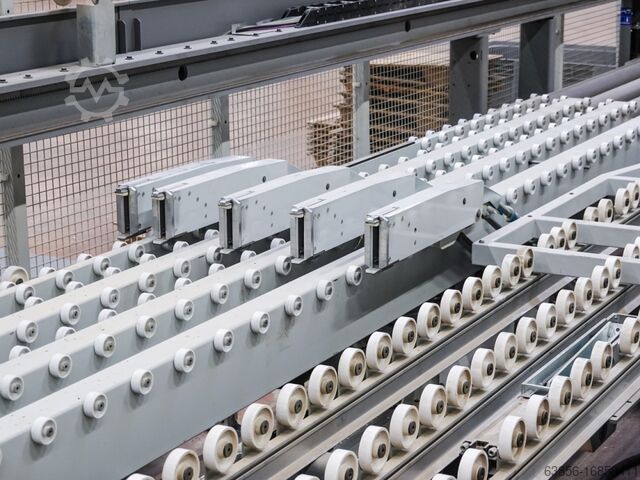

Группа прижимов
Группа бокового выравнивания с 2 независимыми роликами
Поворотная станция имеет подъемную платформу, поворачивающую стопку панелей на 90°, которая удерживается на месте блокирующими устройствами. Затем стопка выравнивается передними устройствами.
По окончании цикла предварительной резки основная часть сваи снова возвращается на поворотную станцию под углом 90°, а предварительно отрезанная часть отправляется на операцию поперечной резки
ПК Windows XP, экран 17"
