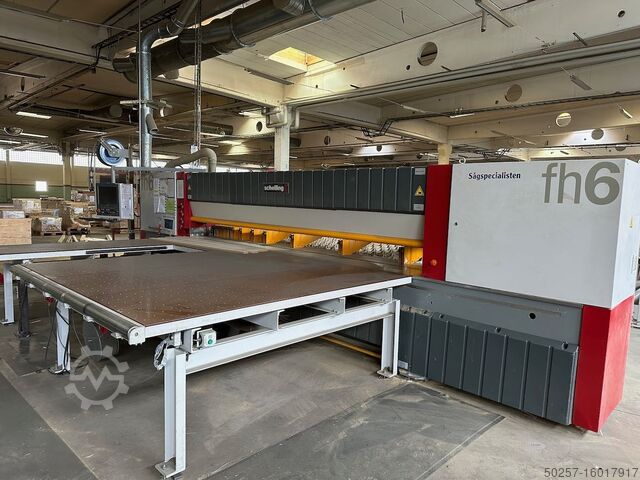

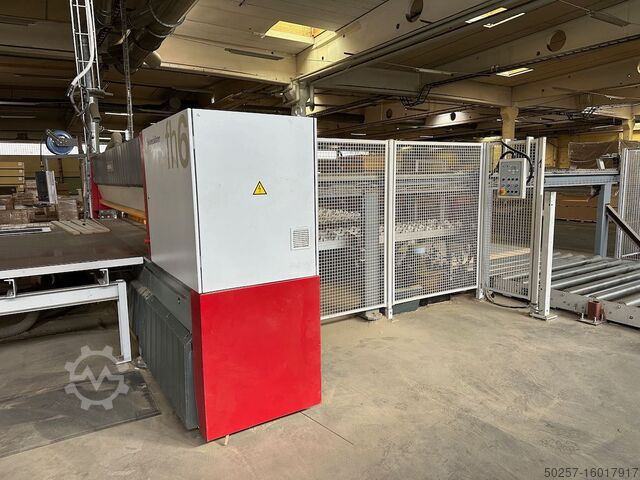

Панельная пила Schelling FH 6 430

Описание

Автоматическая пила Schelling
Тип:FH 6 430
Maskin nr:221.287
År:2011

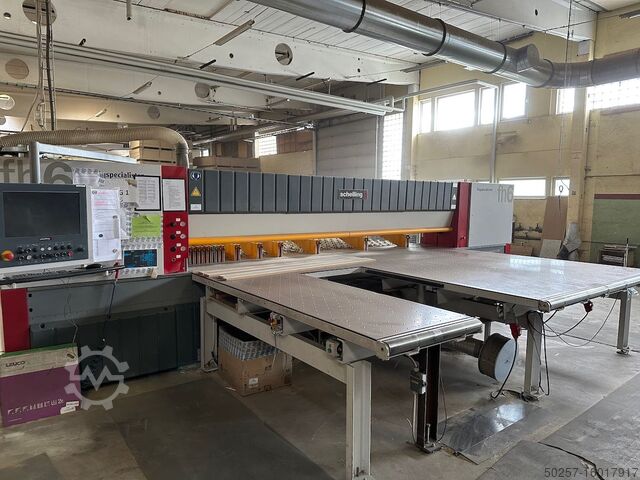

Пилорама Schelling с автоматической задней подачей и подъемным столом.
Для распиловки плитных материалов, ДСП, МДФ, фанеры, досок, ламината и т.д.
Техническая информация:
Программное обеспечение MCS Evolution 2.0, SPS, Soft-SPS-Siemens WinAC
Операционная система WINDOWS XP
ПК с клавиатурой и мышью
TFT монитор 17"
Длина резки 4300 мм, автоматическое определение начала листа
Ширина резки 4300 мм
Точность станка по длине реза 3м +-0,1мм
Точность позиционирования, измеренная на входе +-0.1мм
Максимальный диаметр пильного диска 460мм, шпиндель 30мм
Предварительная зачистка 200мм, шпиндель 20мм Работа двигателя задается с пульта управления
Максимальная толщина панели 120 мм
Выравниватель штабеля панелей
Двигатель основного пильного диска 27 кВт
Пильный диск над столом 135 мм
Защитная шторка
Noc R Nc Ifstk It Sonscu
Стол на воздушной подушке с 3шт соплами для воздушных шариков, радиальный вентилятор
Размеры стола
2650x850 мм
620x850мм
2650x2550 мм
Прижимная балка с автоматической регулировкой давления в зависимости от длины реза и высоты пакета
Выпрямитель пакетов до и после прижимной балки
Максимальная высота пакета 120 мм (с учетом суммы кривизны и допуска на толщину доски)
Толкатель с 12 захватами
Максимальное отверстие зажима (захват) 133 мм
Минимальное и максимальное усилие выпрямления пакета 400/2000N
Скорость пильной каретки вперед 6-150м/мин
Скорость пильной каретки назад 150м/мин
Скорость подачи вперед (толкатель) до 25м/мин (согласно EC Europa EN1870-13) другие страны 80м/мин
Скорость подачи назад до 80м/мин
Устройство отталкивания 3 шт

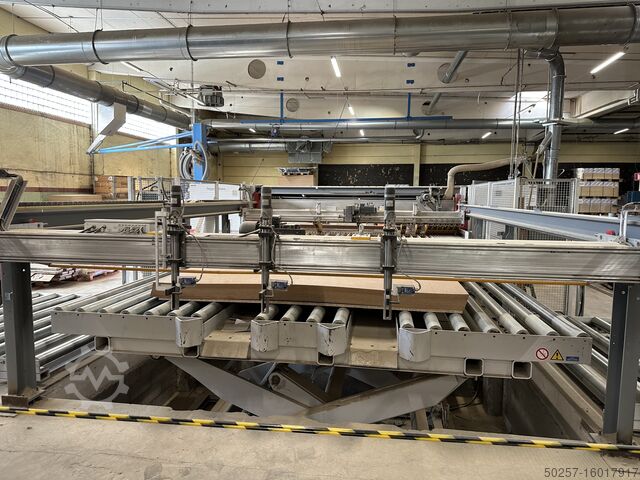

Длина х ширина подъемного стола 4350x2550 мм
Гидравлический блок
Стандартное исполнение Высота подъема 1600 мм
Скорость подъема 1,25/2,5м/мин, скорость опускания 1,25/5м/мин
Максимальная нагрузка 1200 кг/м2 общая нагрузка 9 тонн
Ролики с частотным регулированием для штабеля на подъемном столе 4100x2600мм
Максимальный вес штабеля 6500 кг
Максимальная длина штабеля 1060 мм
Пазы для вилочного погрузчика 4 шт, расстояние посередине 1200 мм, ширина паза 300 мм

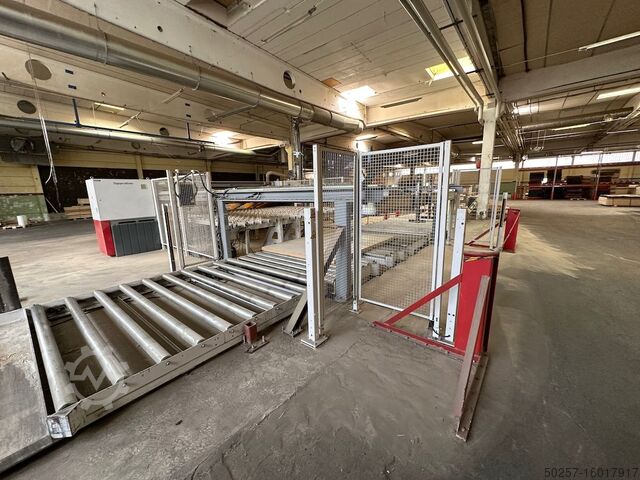

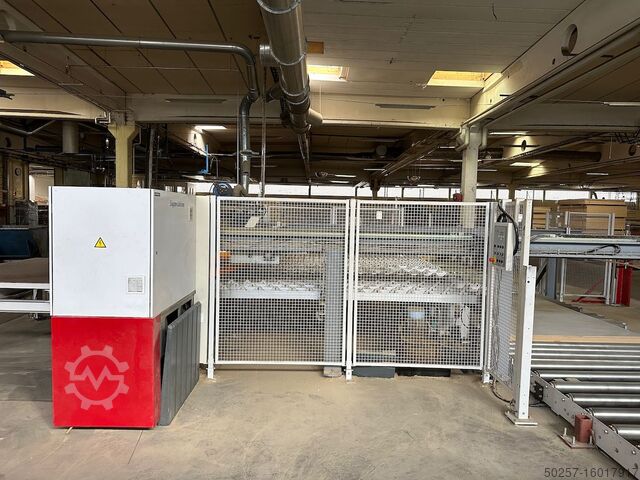

Световая завеса для защиты персонала

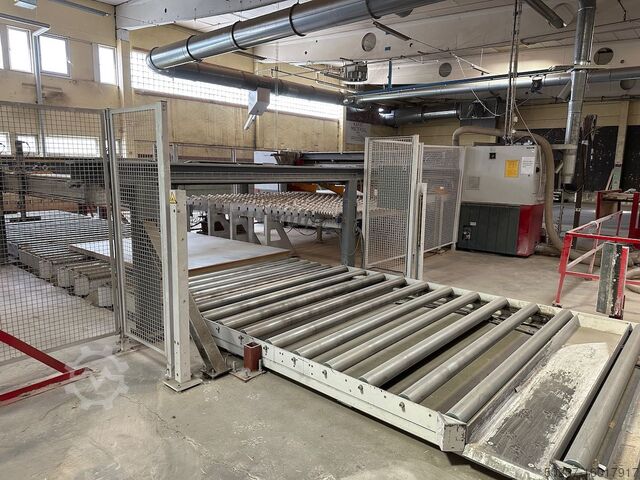

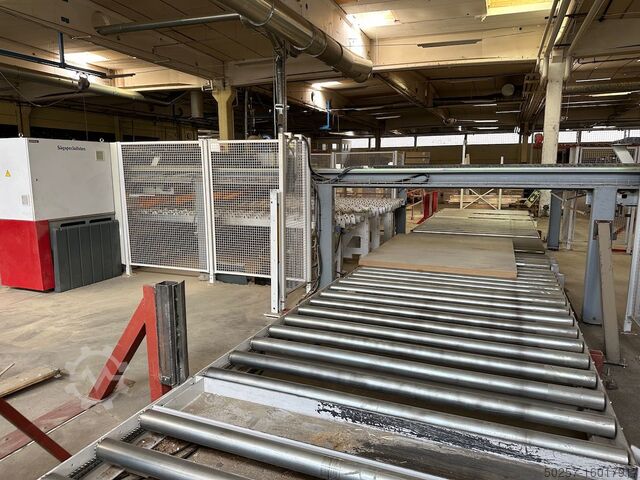

Роликовый конвейер с частотным управлением для пакетов на подъемный стол слева 5600x2600 мм Максимальная нагрузка 6500 кг
Роликовый конвейер с частотным управлением для пакетов на подъемный стол правый 5600x2600мм максимальная нагрузка 6500кг
Слоты для вилочного погрузчика 2 шт, межосевое расстояние 900 мм, ширина слота 400 мм
2 позиционирующих упора с роликом для выравнивания штабеля
Световая завеса (двойной луч) для индивидуальной защиты
Роликовый стол после пилы глубиной 4300 мм, свободно вращающиеся ролики из полиамида
Угловой упор на подкатном столе
Направляющая подачи двухполосная (длина балки 7200 мм) 2-сторонние закаленные прецизионные направляющие
реечный привод, двухсторонний

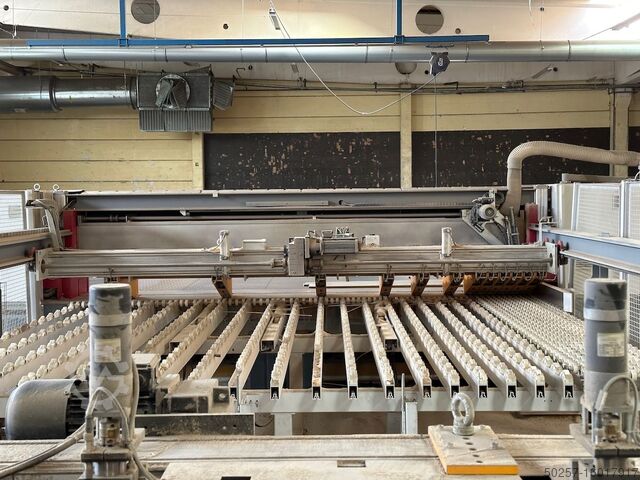

Входная каретка (толкатель) зубчатая рейка сервопривод, бесконтактная система измерения
Захват, (ножничные зажимы) в толкателе 12 шт.
Автоматическая адаптация силы зажима к высоте пакета (прогрессивная сила зажима) может быть установлена на 0
Толкатель для панелей толщиной более 6 мм, материал тоньше 6 мм подается вручную
Центральная система очистки подающего лотка (толкателя)
Сжатый воздух 6-8 бар, около 1600 л/мин
Мощность 38 кВт, 70 А. 3x400 вольт, 50 Гц, рабочее напряжение 24 В постоянного тока
Вытяжка пыли 4000 м/ч, скорость воздуха 30 м/с
Диаметр подключения 80 мм (угловое подключение), 120 мм /напорная балка), 150 мм (канал для опилок)
Общая площадь установки без приводных рольган
