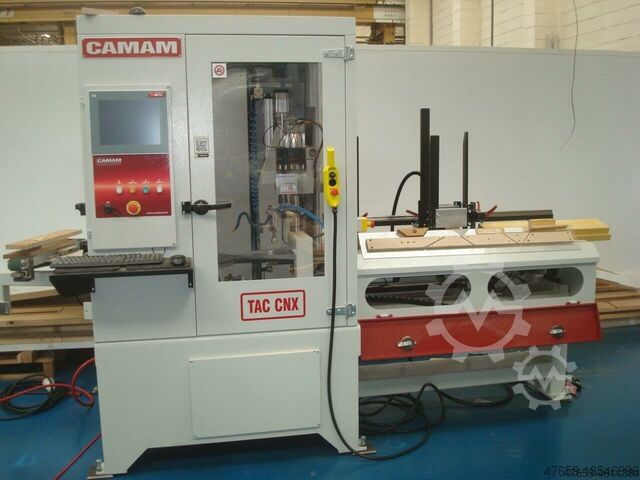

Резка и сверление с помощью автоматического загрузчика Camam TAC CNX

Описание

TAC CNX — это полностью автоматический станок, который может выполнять поперечную резку под прямым или косым углом, в сочетании с вертикальным сверлильным агрегатом с ЧПУ и вертикальным загрузочным устройством бункера. Это означает комбинированный рабочий цикл подачи, сверления и резки без ручного вмешательства оператора. TAC также может использоваться для поперечной резки, если это необходимо. Угол резки пильного агрегата автоматически настраивается на требуемый угол из программы, в то время как сверлильная группа управляется по 3 осям с 5-шпиндельной головкой от точки к точке. Программирование выполняется быстро и просто благодаря встроенному цветному графическому сенсорному экрану. Пильный и сверлильный агрегаты расположены в закрытой безопасной кабине с электрически заблокированными дверями, что обеспечивает оператору высочайший уровень защиты. Станок идеально подходит для резки и сверления направляющих каркаса дивана/кресла/деталей, деталей мебели общего назначения, пластика и/или алюминиевых профилей.
Спецификация
- Прочная толстая стальная моноблочная рама, сваренная электросваркой.

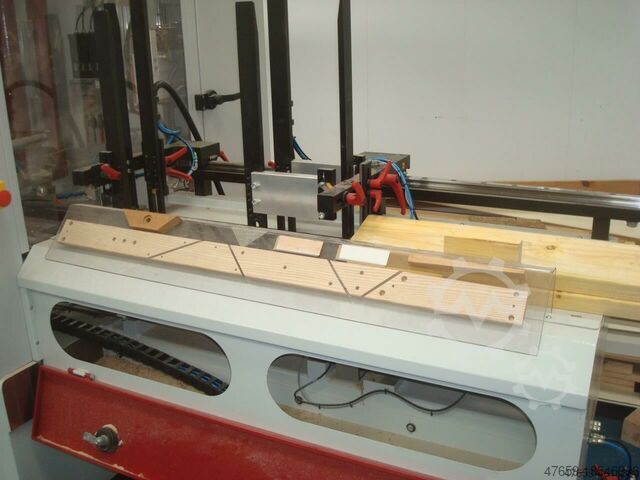

- Автоматическая вертикальная система загрузки с длиной до 1350 мм (больше по запросу). - Подача через самоцентрирующиеся захваты.
- Специальные захваты, позволяющие загружать/подавать 2 детали вместе (друг на друга).
- Автоматические пошаговые движения материала для сверления/резки, контролируемые ЧПУ по оси X. Программируемое перемещение от 1 до 1050 мм, скорость перемещения макс. 60 м/мин (регулируется).
Специальный «макрос» для обратного перемещения детали для экономии материала.
- Выходной моторизованный конвейер для вырезанных/просверленных деталей длиной 600 мм и шириной 75 мм.
- Пильный блок с двигателем 4 кВт/2800 мм, регулируемый с помощью инвертора до 4000 об/мин. Автоматическое вращение пильного полотна +/- 60 градусов, контролируемое ЧПУ.
- 5-шпиндельный вертикальный сверлильный блок с 3 осями, контролируемый ЧПУ.
Ncjc R Nc Iev Aalyjfnou
- Простое программирование с помощью специального программного обеспечения с 12-дюймовым экраном и интерфейсом оператора

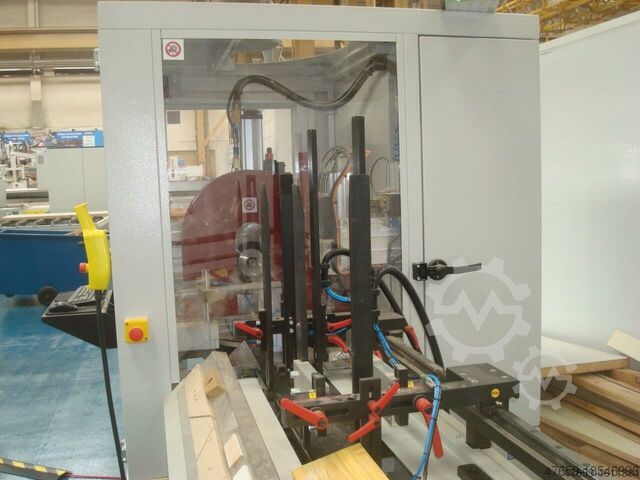

- Полная защита рабочей кабины, блокируемые двери со смотровыми окнами.
- Соответствует правилам безопасности CE.
Рабочие размеры
- Длина подачи за одну операцию от 1 до 1000 мм (можно увеличить, установив больше шагов позиционирования загрузчика.
- Ширина от 10 до 200 мм при резке под углом 90 градусов.
- Ширина от 10 до 150 мм при резке под углом 34 градуса.
- Толщина от 10 до 80 мм.
- Производительность около 3 секунд на операцию (подача, сверление, резка = 9 секунд)
В комплекте с дополнительным
Вертикальным загрузчиком с бункером и емкостью 3 м
Год - 2018 CE
Состояние - Как новое с дисплея [использовалось только для демонстраций.]
