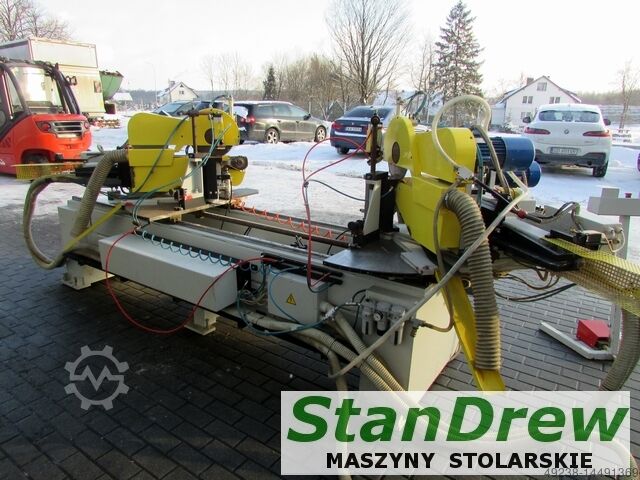

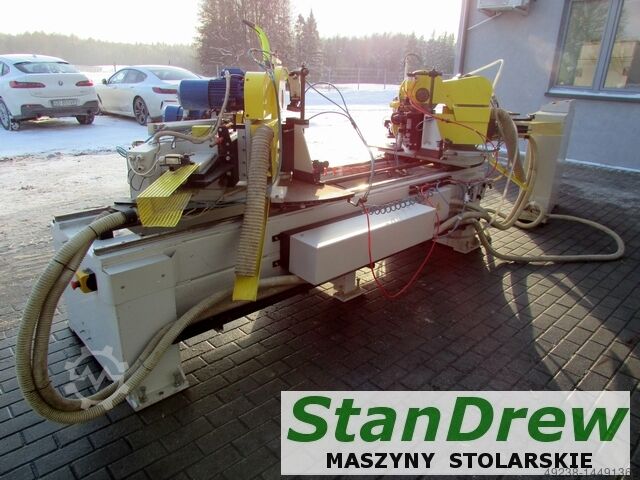

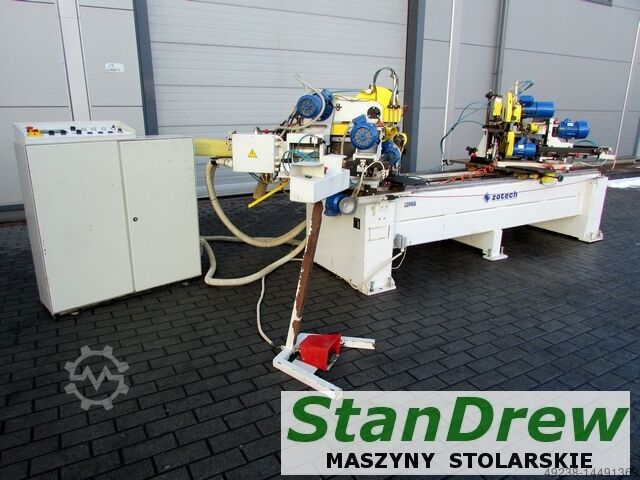

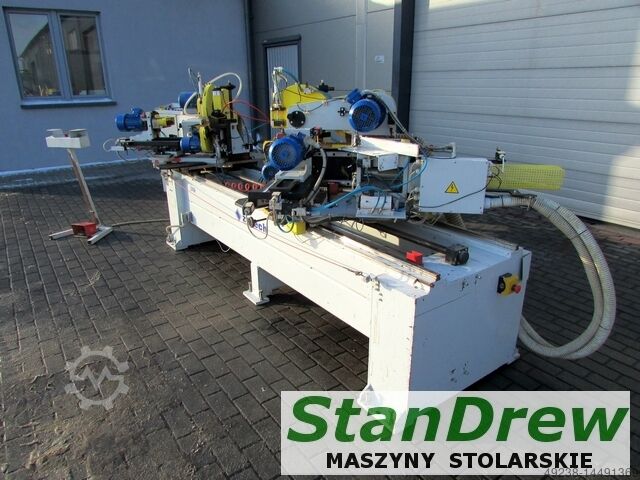

Двойной сверлильный станок с буровым Zotech U2PRW

Описание

Отрезной и сверлильный станок U2PRW предназначен для обработки планок и мебельных фасадов из массива дерева или МДФ. Станок работает в полуавтоматическом цикле. За один цикл станок выполняет: резку под заданным углом (в диапазоне 45 - 90 градусов) и сверление в плоскости реза или кромке элемента.
- Сделано в Польше
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
макс. высота реза 60 мм
макс. ширина разрезаемого материала под углом 45° 70 мм
макс. ширина материала под углом 90° 150 мм
Макс. длина разрезаемого материала 2200 мм
мин. длина разрезаемого материала под углом 45° 455 мм
диаметр основного пильного диска 250 или 300 мм
диаметр подрезной насадки 100 мм
макс. диаметр нижнего фрезерования 35 мм
макс. глубина нижнего фрезерования 15 мм
Ncoc R Nc Ieq Ii Dljfnou
диаметр насадки для зенкерования и подрезания вниз 10 мм

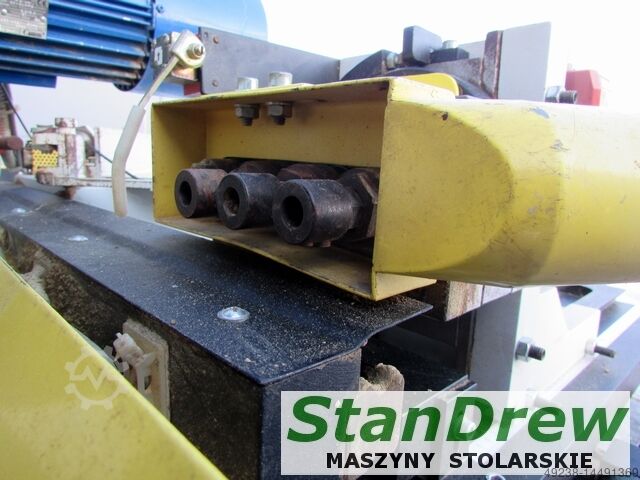

Сверлильная головка (торцевое сверление)
4 шпинделя
осевое расстояние между шпинделями 32 ; 32 ; 40 мм
линейное расположение шпинделей
макс. глубина торцевого сверления 60 мм
установленная мощность 7 кВт
рабочее давление 0,6 МПа
габаритные размеры (длина / ширина / высота) 4300 / 1600 / 1570 мм
Узлы обработки

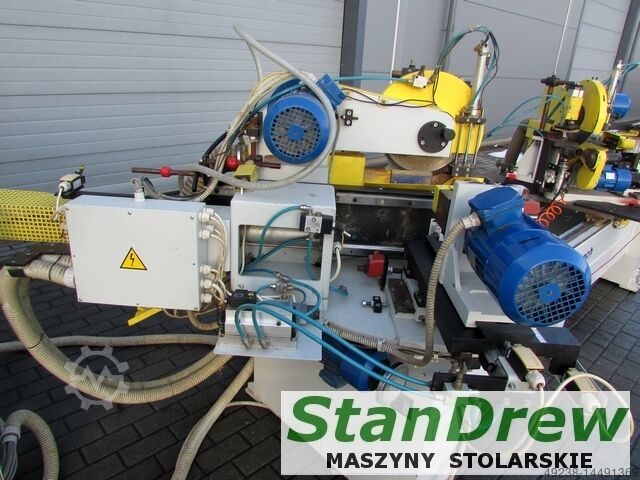

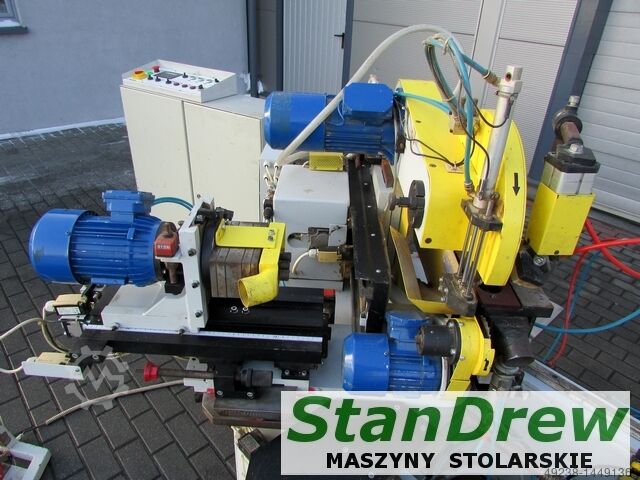

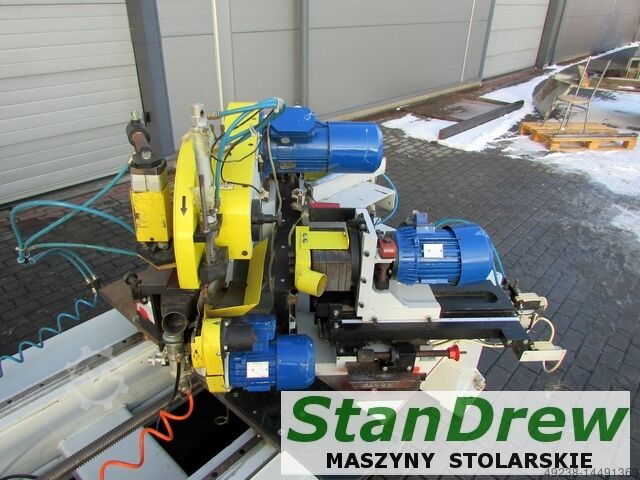

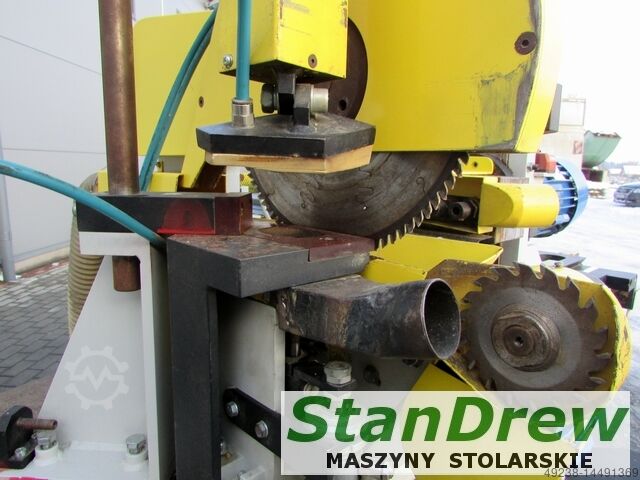

Станок оснащен двумя обрабатывающими узлами. Левый - неподвижный, а правый - подвижный. Каждый обрабатывающий узел состоит из следующих узлов - агрегатов: основной пилы, узла подрезки, узла сверления для сверления в зажатой плоскости и узла сверления для сверления в нижней части заготовки.
Узел сверления нижнего отверстия
Описываемый узел устанавливается в качестве опции. Он используется при обработке угловых стяжек для регулируемых по ширине дверных коробок. Оно сверлит глухое отверстие для соединителя банок. На рисунке показана установленная красная крышка, которая одновременно является основанием для обработанных угловых бусин и крышкой с устройством для удаления стружки.
Зажим заготовки
Станок также оснащен системой зажима, работающей в двух плоскостях. Зона зажима состоит из горизонтальных и вертикальных зажимов. Горизонтальные зажимы отвечают за фиксацию заготовки на вертикальных опорах и ее правку. Вертикальные зажимы отвечают за фиксацию заготовки во время обработки. Горизонтальные зажимы всегда предшествуют вертикальным.
Управление
Управление станком понятное, простое и функциональное. Оно позволяет включать и выключать все агрегаты по отдельности, с дополнительным разделением на левую и правую стороны. Все агрегаты имеют независимый привод. Настройка правого агрегата осуществляется нажатием кнопок управления на панели управления. Приводной механизм представляет собой редуктор с электродвигателем, приводящим в движение трапециевидный винт. Для считывания и установки длины заготовки используется электронное управление US с панелью оператора и цифровым дисплеем. Эта система также отвечает за автоматическую коррекцию показаний счетчика при изменении углов резания на 45° и 90°. Она также отвечает за автоматическое базирование.
