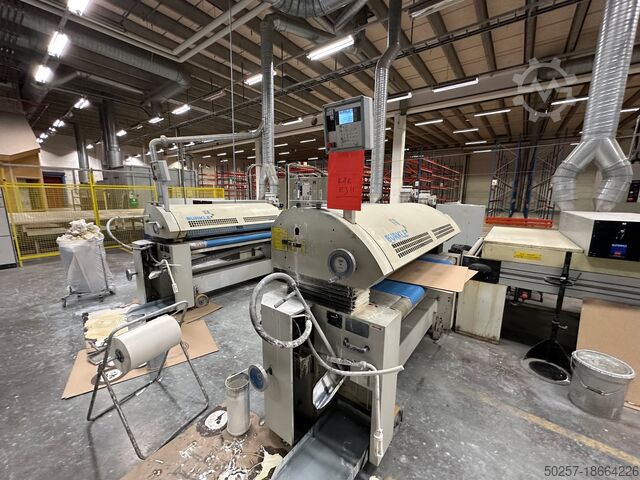

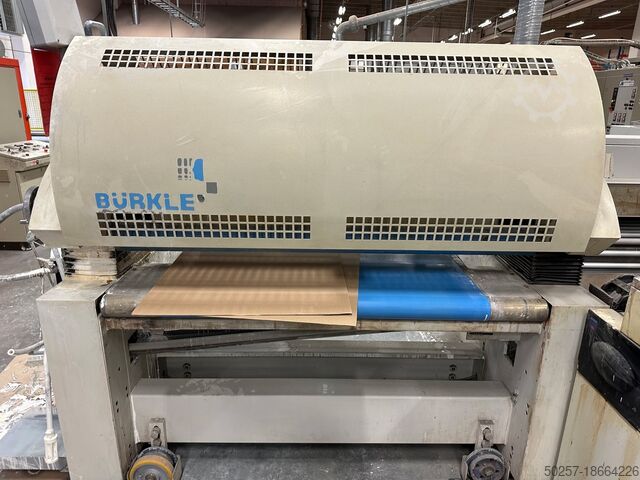

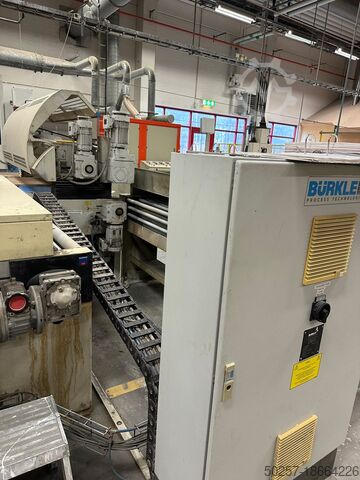

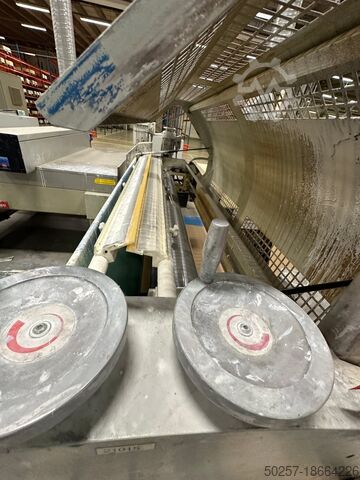

Валковая машина для нанесения покрытий Buerkle SLC 1300

Описание

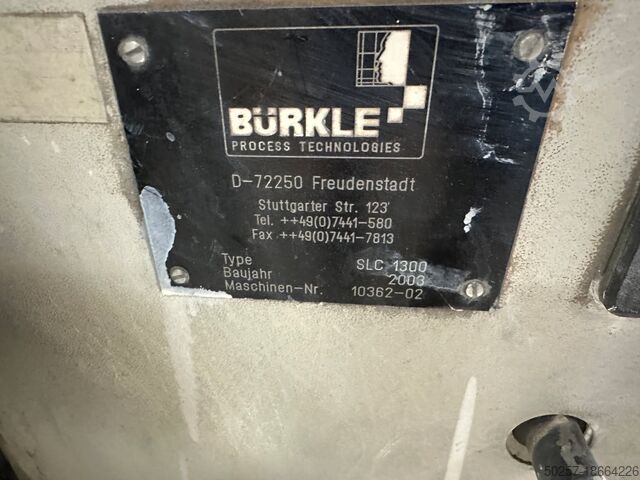

Бренд: Burkle
Модель: SLC
Номер станка: 10362-02
Год выпуска: 2003

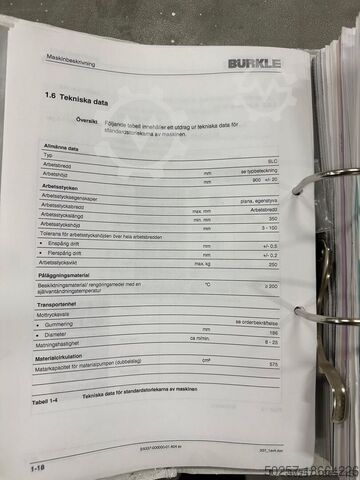

Технические данные станка (BURKLE SLC)
Общие данные
- Тип: SLC
- Рабочая ширина: 1300 мм
- Рабочая высота: 900 ± 20 мм
Заготовки
- Характеристики заготовки: Плоская, саможесткая
- Ширина заготовки (макс.): Рабочая ширина
- Ширина заготовки (мин.): 350 мм
- Длина заготовки: 3 - 100 мм
- Допуск высоты заготовки по всей рабочей ширине:
- Однодорожечная работа: ± 0,5 мм
- Многодорожечная работа: ± 0,2 мм
- Вес заготовки (макс.): 250 кг
Материал для укладки
- Материал для контроля/чистящее средство с температурой самовоспламенения: ≥ 200 °C
Транспортная единица
- Ролик обратного давления: см. подтверждение заказа
- Резиновое кольцо: см. подтверждение заказа
- Диаметр: 186 мм
- Скорость подачи: 8 - 25 м/мин
Циркуляция материала
- Мощность подачи насоса материала (двойной ход): 575 см³
Узел укладки

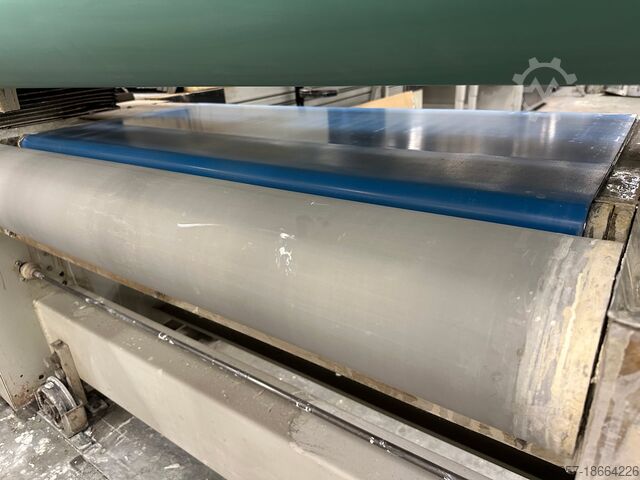

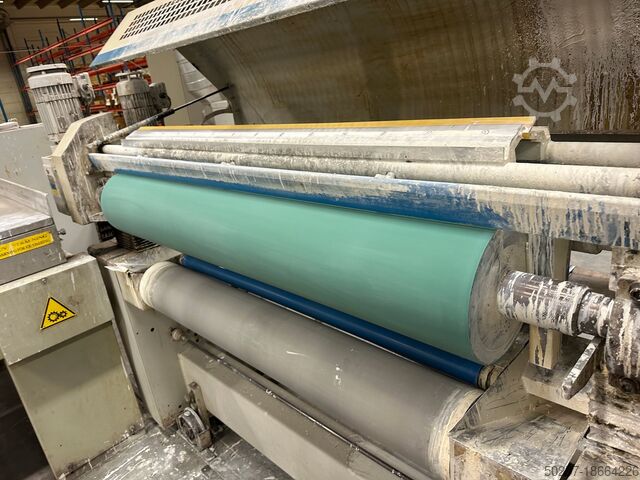

Ролик укладки
- Резиновое кольцо: см. подтверждение заказа
- Диаметр: 238 мм
- Температура (в случае опционального нагрева/охлаждения ролика нанесения): макс. 60 °C
- Окружная скорость: прибл. 8 - 25 м/мин
Дозирующий ролик
Ncjcjv Hw Hco R Nc Ifnju
- Диаметр: 174 мм
- Температура (с опциональным нагреваемым/охлаждаемым дозирующим роликом): макс. 60 °C
- Окружная скорость: прибл. 3 - 9 м/мин
Точность нанесения по всей рабочей ширине при:
- Норма нанесения > 10 г/м²: ± 5 %.
- Норма нанесения < 10 г/м²: ± 10 %
Регулировка высоты проема
- Высота проема (макс.): 120 - 5 мм
- Точность настройки: ± 0,1 мм
Подключение сжатого воздуха
- Необходимое давление воздуха: 6 бар
- Расход сжатого воздуха: прибл. 50 NI/min
Размеры/вес
- Размеры: см. установочный чертеж
- Вес при рабочей ширине 700/1300/1600 мм: 1250/1450/1600 кг

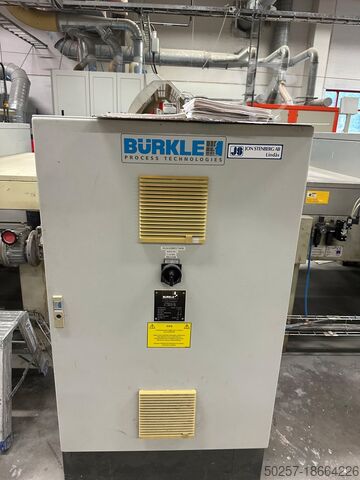

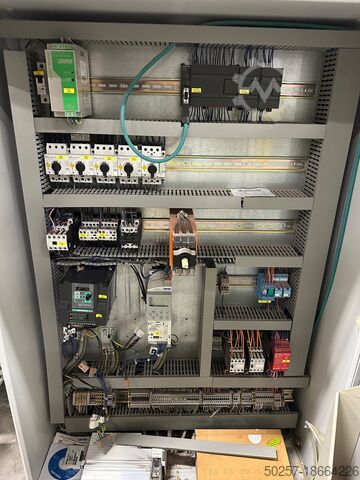

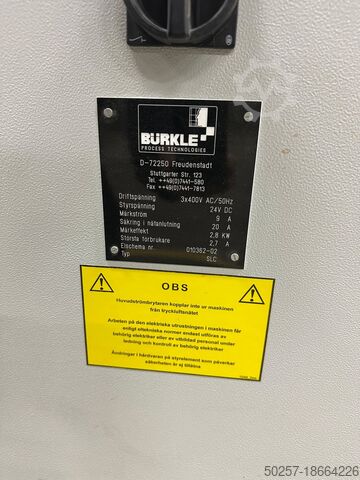

Электричество
- Значения подключений, напряжения: см. паспорт для электричества
Другая информация
- Уровень шума: < 70 ± 4 дБ (A)

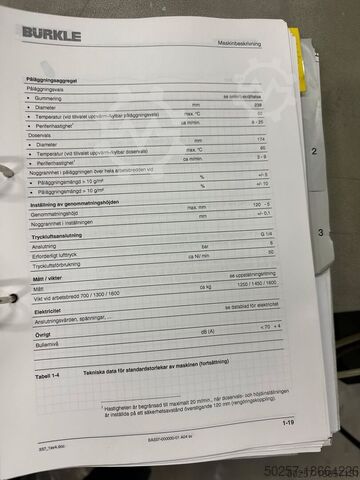

Таблица 1-4: Технические данные для стандартных размеров машины (продолжение)
Примечание: Скорость ограничена максимумом 20 м/мин, когда дозирующий ролик и настройка высоты установлены на безопасное расстояние более 120 мм (муфта очистки).
Артикул: 2002442BXM
