Кромкооблицовочный станок IMA NOVIMAT / CONTOUR / I / G80 / 790 / L20

Описание

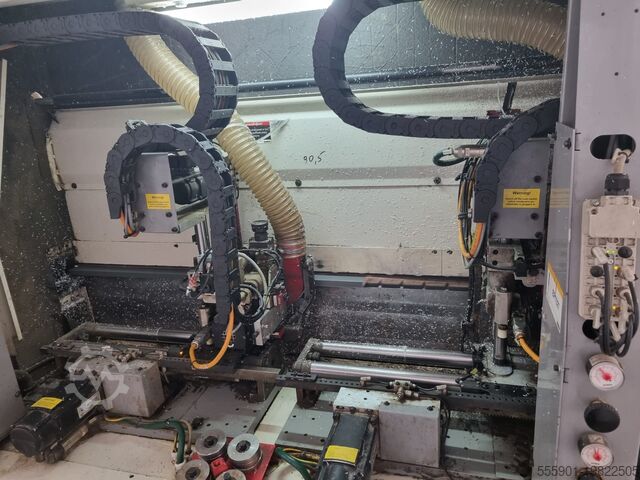

Односторонний кромкооблицовочный станок для узких кромок IMA NOVIMAT / CONTOUR / I / G80 / 790 / L20 с сервоагрегатом для копирования углов MFA
Год выпуска: 2009
Техническое состояние: очень хорошее

- Прочная рама станка, на которой закреплены отдельные рабочие агрегаты.
- Привод подачи с электронно регулируемой скоростью от 6 до 30 м/мин
(скорость работы обрабатывающих агрегатов не синхронизирована с полным диапазоном регулировки подачи).
- Податочная цепь, направляемая на скользящих направляющих с пластиковыми накладками
и резиновым покрытием шириной 80 мм.
- Автоматическая смазка подающей цепи, управляемая программой станка.
- Верхний прижим выполнен из двойного клинового ремня шириной 70 мм, установлен на вращающихся роликах
с шариковыми подшипниками; прижим регулируется электронно.
- Безопасность станка соответствует стандартам CE.
- Шумопоглощающие и защитные кожухи.

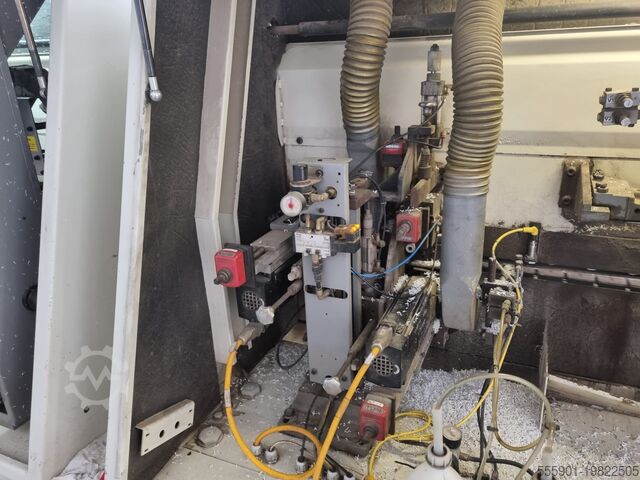

- Кромкооблицовочный агрегат с приводом, установленным в герметично закрытой масляной ванне с клеевой ванной
(1 основной прижимной ролик с приводом + 5 вспомогательных роликов); пневматическая система крепления
клеевого бака Quick-Lock для быстрой замены.
- Сенсорный дисплей «touch-screen».
- Агрегат торцовочной пилы для обрезки излишков кромки на переднем и заднем углу детали
с функциями: пневматическая регулировка пилы в диапазоне 0–25°, прямые резы и фаска углов,
автоматическая установка пилы для снятия фаски на углах для двух разных толщин кромки (например, 0,4 и 1,2 мм)
и установка избыточного материала кромки для копирования углов.
- Все рабочие агрегаты оснащены стружкоотсосом.
- Кромкооблицовочные станки серии Novimat Contour благодаря мощному агрегату копирования углов и малому зазору
между деталями (~300 мм) обеспечивают очень высокое качество обработки.

Основные технические данные:
- Кромка из рулона толщиной: от 0,3 до 3 мм
- Бумажная кромка, ПВХ и АБС: 0,3–3,0 мм
- Шпон: 0,5–3,0 мм
- Деревянные рейки: 0,8–20 мм
- Высота кромки: 14–65 мм
Hfoc Ejw R S Sled Ddcjl
- Максимальный припуск кромки сверху:
• для кромки толщиной до 8 мм — 5 мм
• выше 8 мм — 2 мм

Размеры заготовки:
- Минимальная длина детали по ходу подачи: 150 мм
- Минимальная ширина детали (для толщины до 25 мм): 65 мм
- Минимальная толщина детали: 8 мм (без плоского циклона) или 12 мм (с плоским циклоном)
- Максимальная толщина детали:
• без копирования углов: макс. 60 мм
• с копированием углов: макс. 40 мм
- Наименьшая деталь: 150 × 150 мм или 65 × 300 мм
(примечание: * 65 мм для максимальной толщины детали 25 мм)

Технические параметры станка:
- Привод подачи с электронным управлением в диапазоне: 6–30 м/мин
(примечание: подача может быть ограничена отдельными агрегатами станка)
- Выступ детали за пределы подающей цепи:
• 38 мм (с толщиной кромки в диапазоне 0,3–8 мм)
• 30 мм (с толщиной кромки в диапазоне 8,1–20 мм)

Питание:
- Напряжение: 400/230 В, +5/–10 % с заземлением
- Частота сети: 50 Гц
- Напряжение управления: 230 В AC / 24 В
- Сжатый воздух: 8 бар
- Скорость отсасываемого воздуха: 28 м/с
