кромкооблицовочный станок Griggio GTM 4/3

Описание

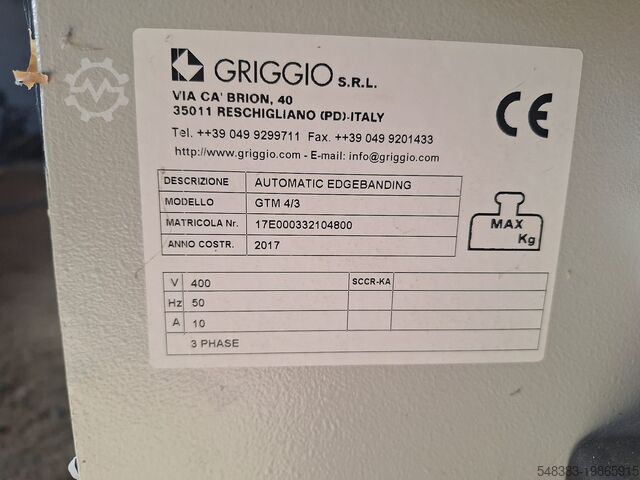

1. АВТОМАТИЧЕСКИЙ КРОМОЧНОКЛЕЕВЫЙ СТАНОК модель GTM 4/3 – GRIGGIO

Автоматический кромкооблицовочный станок GTM 4/3, произведённый итальянской компанией GRIGGIO, представляет собой новую модель, выпущенную в 2017 году, пришедшую на смену модели GB 4/3. Это современная разработка, предназначенная для облицовки прямолинейных панелей кромками из ПВХ и АБС. Станок оснащён следующими рабочими узлами:

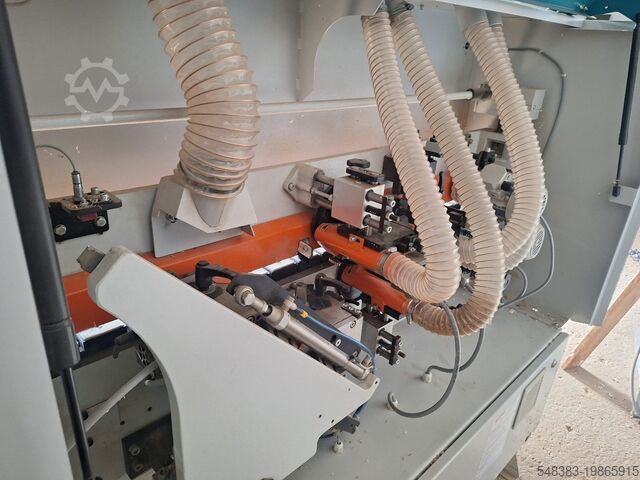

a) – клеевая группа для термоплавкого клея с быстрым нагревом, полностью покрытая тефлоном для облегчения очистки
b) – прижимная группа для фиксации кромки на панели – оснащена тремя роликами: первый ролик большого диаметра также моторизованный, остальные два – свободные, с противоположными коническими поверхностями
c) – обрезной узел с высокочастотными моторами для торцевой обрезки кромки спереди и сзади панели под углом 90º
• установленная мощность 0,38 кВт
• скорость вращения ножа 12 000 об/мин
d) – фрезерный узел с наклоном с двумя независимыми высокочастотными моторами для обрезки выступающей кромки сверху и снизу панели
• мощность моторов 0,55 кВт
e) – скребковый узел для чистовой обработки кромки ПВХ или АБС толщиной 2 мм
Hjc Edsw Tkl Ns Ddcjfl
• пара ножей в комплекте для кромки из АБС толщиной 2 мм
f) – полировальный узел (щёточная группа)
• два независимых мотора для очистки/полировки кромки
• установленная мощность 0,19 кВт
• комплектуется щётками диаметром 100 мм

Максимальная толщина панели: 45 мм
Минимальная ширина панели: 90 мм
Минимальная длина панели: 200 мм
Скорость подачи панелей: 9,5 м/мин
Выступ кромки относительно толщины панели: 4 мм (2+2)
Давление в пневмосистеме: 6 бар
Инвертор с частотой 200 Гц для привода моторов со скоростью 12 000 об/мин

Общие характеристики:
Рама станка выполнена из цельного стального листа, обладающего высокой жёсткостью.
Система подачи панелей – гусеничного типа, башмаки покрыты резиной с повышенным сцеплением.
Башмаки скользят по двум стальным направляющим: одна круглая, другая плоская, закалённые и шлифованные, что обеспечивает прямолинейность подачи и устойчивость к боковым нагрузкам (от рабочих узлов).
Верхняя прижимная группа выполнена из алюминия, снабжена резиновыми роликами на подшипниках для обеспечения плавного перемещения панели.

Комплект запасных частей, входящий в стоимость станка:
- 2 верхних резиновых прижимных ролика
- 1 резиновый ролик обрезной группы
- 2 ватных диска
- 5 резиновых башмаков транспортёра
- 4 нагревательных элемента клеевого бачка
- 1 термодатчик

Цена EXW: 10 000 евро (без НДС)
Производство ЕС
Отличное состояние
Без предварительного фрезерования
Наработка: 300 ч
