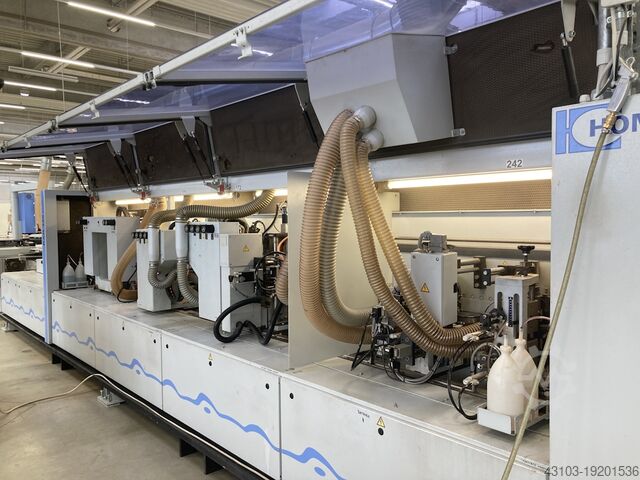

Кромкооблицовочная машина с возвратом HOMAG KAR 330/8//A20

Описание

Размеры заготовки
Ширина (D=8-22 мм) мин. 60 мм
Ширина (D=23-60 мм) мин. 100 мм
Толщина мин. 8(12), макс. 60 мм
Скорость подачи 18 – 25 м/мин
Рабочая высота 950 мм
Вылет заготовки 30 мм
Рулонный материал = 0,3 – 3 мм
Материал полосы = 0,4 – 20 мм
Мощность всасывания прибл. 5480 м3/ч
Расход сжатого воздуха прибл. 975 Нл/мин
Подключенная электрическая нагрузка прибл. 34 кВт
Номинальный ток: 63 А
Краткое описание единиц
1. Автоматически регулируемая линейка подачи (удлиненная на 500 мм)
а. Раздвижная каретка, складная
2. Подающее устройство (2 ролика) (электрически-пневматически складывающееся)
3. Распылительный узел (разделительный состав сверху/снизу)
4. Фрезерный агрегат для стыков (2 двигателя, левый/правый), диаметр фрезы для стыков 125x63x30
5. Склеиваемая часть А20 удлиненная
а. Предварительный нагрев заготовки
б. Узел нанесения Quickmelt, сменный (с плавильным узлом), дозирующий слайдер для очистки (макс. 12 кг/ч)
в. 2-сторонний магазин
г. Прижимные ролики (1x D150, 6x D70)
е. Смачивание 1. Прижимной ролик (разделительный состав)

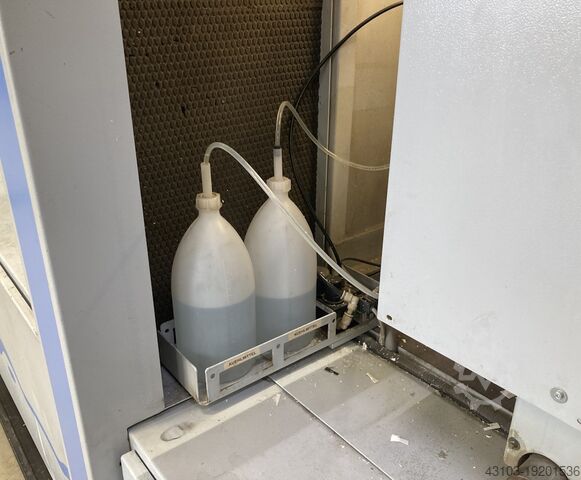

6. Распылительная установка (охлаждающая жидкость, антистатик)
7. Режущий блок HL84 косой/прямой (пневматическая регулировка)
8. Устройство предварительного фрезерования BF20 [(фрезерование заподлицо сверху/снизу), (пневм. регулировка)
9. Распылительный узел (нанесение разделительного состава)
10. Фасонно-фрезерный агрегат FK11 верх/низ, сменные головки фаска/радиус
11. Универсальная фреза UF11 с управлением, в настоящее время: пазовая пила 4 мм + выборочная головка
12. Профильный скребок PN21 автоматический фаска/радиус
13. Отделочный блок FA11 верх/низ
а. Скребок для клеевых соединений
б. Применение чистящего средства
в. Полировальный блок
разнообразный:
- дополнительная опора для заготовки, ножничная конструкция, макс. 1000 мм выдвижной
- узкий шаг верхнего прижимного ролика (50 мм вместо 80 мм)
- Оснащение в зазоре
Возврат ZHROS/R/O9S – Бумеранг
- Расширение обратного трубопровода до 1100 мм
- Роликовые направляющие можно опустить, поддержка широких деталей
- Роликовый конвейер на выходной стороне с роликами
- Воздушный стол через входное отверстие
