Поворотный шпиндельный формовочный станок Format4 Profil 92 M

Описание

Новый форматный фрезерный стол profil 92 M e-motion — это премиальная модель Format4 для максимального удобства эксплуатации, обеспечивающая абсолютную эффективность благодаря минимальному времени переналадки при фрезерных работах. Высокотехнологичный электрошпиндель оснащён интерфейсом HSK 63F для системы быстрой смены инструмента с пневматическим зажимом. Диапазон поворота ±46° обеспечивает неограниченные возможности обработки. С помощью интуитивно понятного управления e-motion на 15-дюймовой сенсорной панели легко и точно регулируются скорость вращения, высота шпинделя и угол наклона, а также фрезерный упор и даже раскрытие стола. Ячейки памяти для инструментов, шпинделей и фрезерных программ обеспечивают идеальную повторяемость и минимальное время настройки.

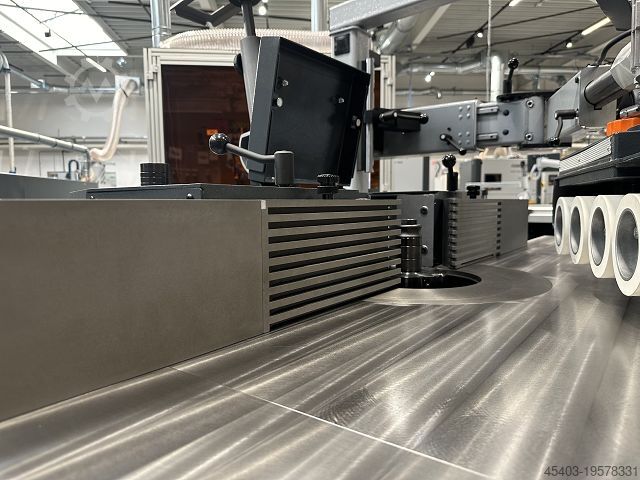

Управляемые эксцентриковые опорные кольца обеспечивают максимальную площадь опоры стола и значительно снижают трудозатраты на настройку, особенно при повороте шпинделя. Новый тяжёлый прецизионный фрезерный упор имеет две управляемые оси для точной регулировки всей глубины упора и дополнительную независимую регулировку глубины для подающей, правой щеки. Для удобства работы при дуговом фрезеровании упор можно полностью вывести из рабочей зоны. По желанию модель Format4 profil 92 M e-motion может быть оснащена электроприводной подающей кареткой с регулировкой по высоте.

Технические характеристики:
Максимальный диаметр инструмента: 250 мм
Рабочая высота шпинделя: 140 мм
Регулировка высоты: электрическая

Дополнительное оснащение:
12 Потенциально свободный контакт
106 HSK 63F фрезерный шпиндель Ø 30 мм, 140 мм

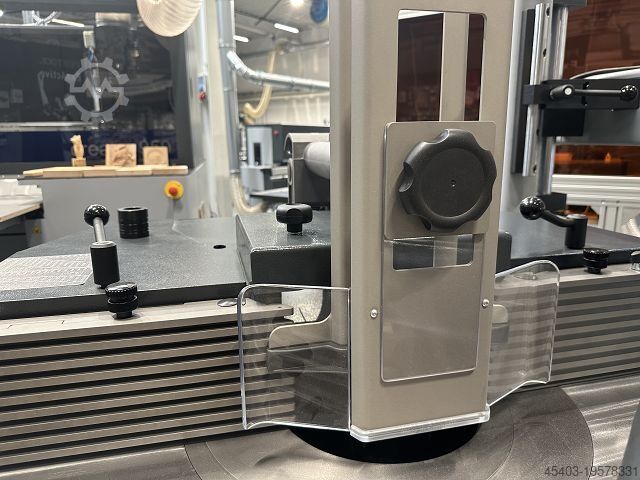

118 Интегральные защитные линейки 650 мм

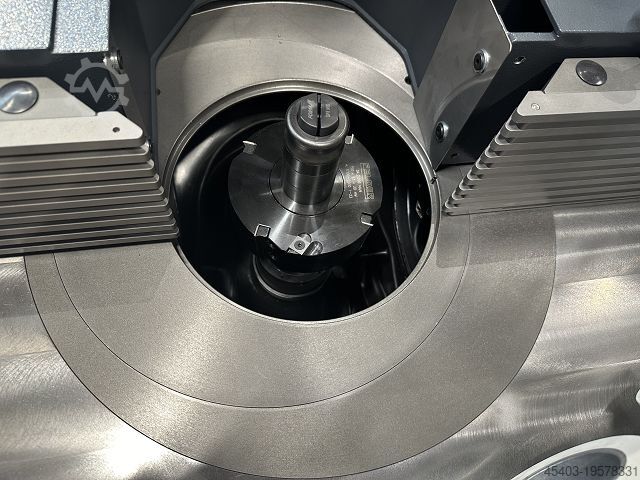

119 Столовое отверстие 255 мм с управляемыми эксцентриковыми кольцами

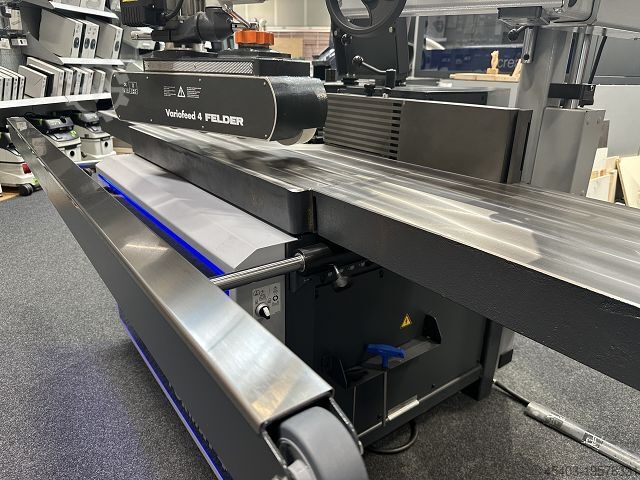

183 Удлинение стола с двух сторон 670 мм с выдвижной рамой 2200 мм

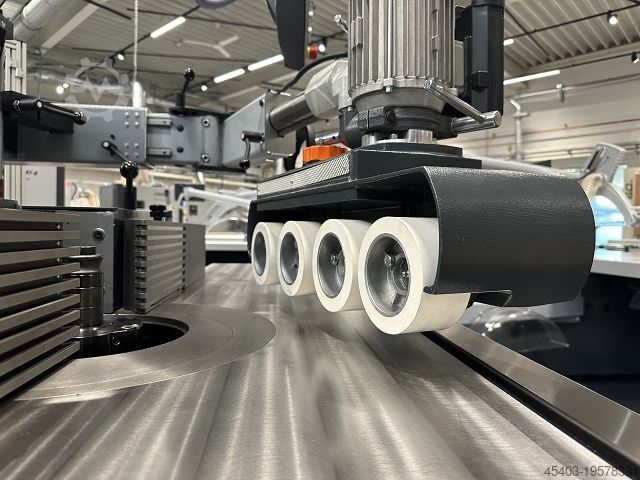

213 Электрический подъемный подающий суппорт с горизонтальной трубой
220 Держатель для спецификации с планшетом A9

Преимущества:
Высокоэффективный электрошпиндель с плавной регулировкой оборотов и интерфейсом HSK 63F
Система позиционирования для высоты и угла фрезерования +/–46°
Система позиционирования для фрезерного упора с коррекцией (offset)
Smartouch с интуитивной системой управления e-motion
Столовое отверстие с управляемыми эксцентриковыми кольцами (опция)
Электрическая регулировка высоты подачи на верхней колонне (опция)

Дополнительная информация:
Hfec Ed Djwztr Nsdcol
Электрошпиндель оснащён системой быстрой смены инструмента HSK F63
Зажимной диапазон: 2-25 мм для цанг OZ25
Интегральные защитные линейки: 650 мм
Удлинение стола по обе стороны 670 мм с выдвижной рамой 2200 мм
Столовое отверстие 255 мм с управляемыми эксцентриковыми кольцами
