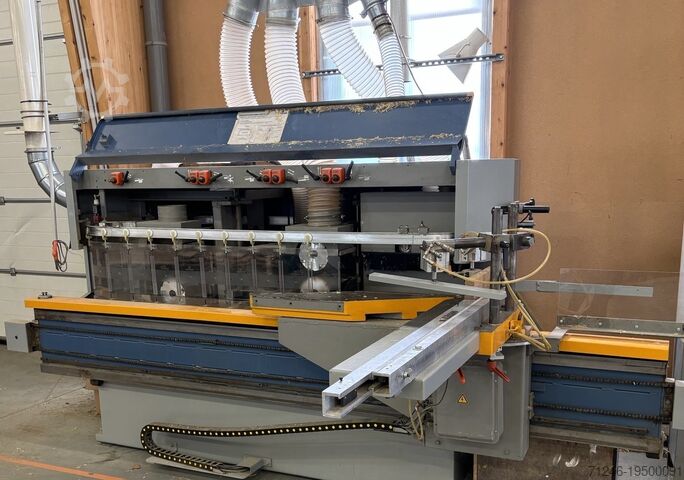

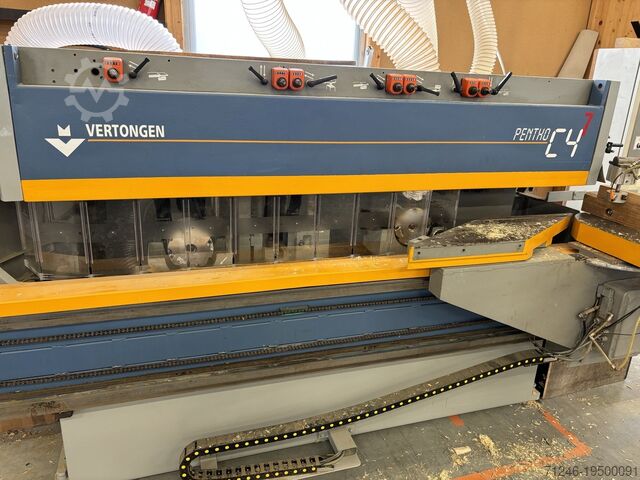

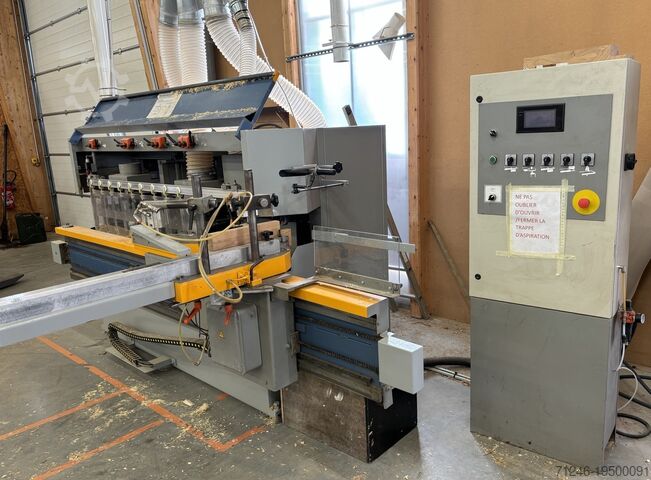

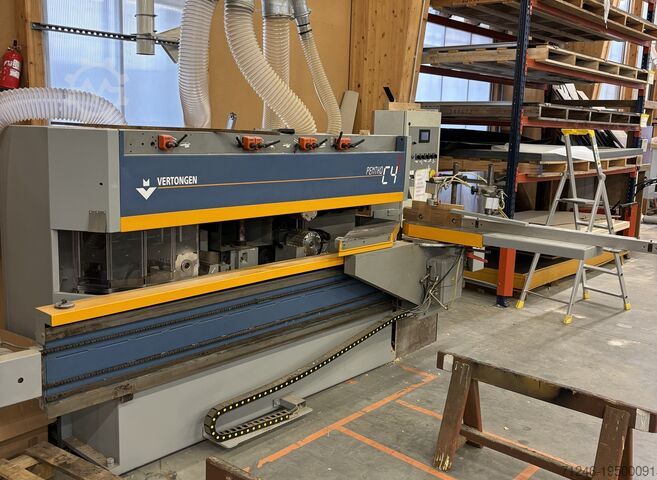

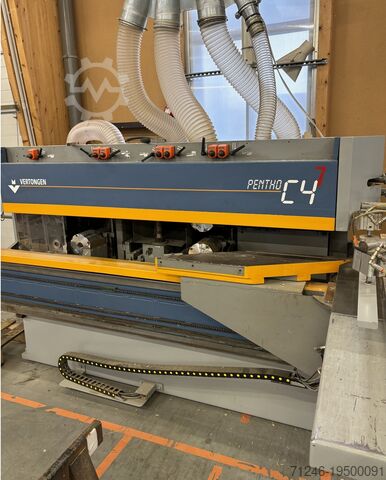

профилирующий фрезерный станок Vertongen PENTHO C4 B

Описание

ФРЕЗЕРНО-ПАЗОВАЛЬНЫЙ СТАНОК С АВТОМАТИЧЕСКОЙ ПОДАЧЕЙ, 4 ОПЕРАЦИИ

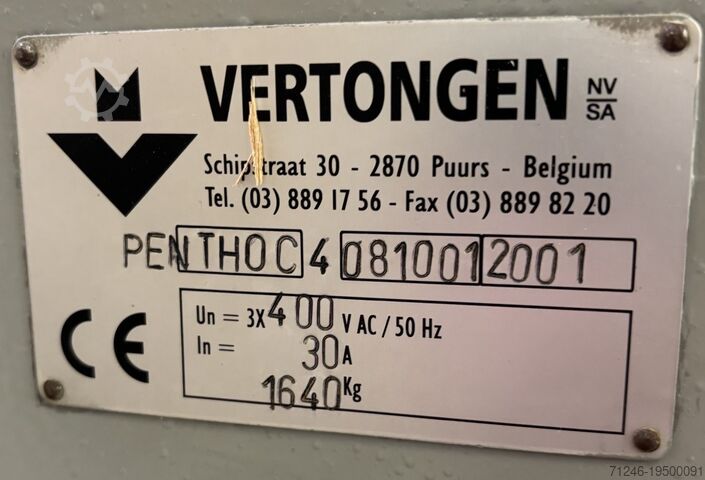

Марка: VERTONGEN Модель: PENTHO C 4 B
Серийный номер: 081001 Год выпуска: 2001
(Фотографии сделаны до проведения ревизии, функциональных испытаний и очистки)
Фрезерно-пазовальный станок для деревообработки с автоматическим циклом, ручной выбор и тонкие настройки рабочих групп.

ВОЗМОЖНОСТИ ОБРАБОТКИ:
- Максимальный размер обрабатываемой древесины (толщина x ширина): 135x230 мм
- Максимальная высота реза: 135 мм
КОНСТРУКЦИЯ СТАНКА:
Стол:

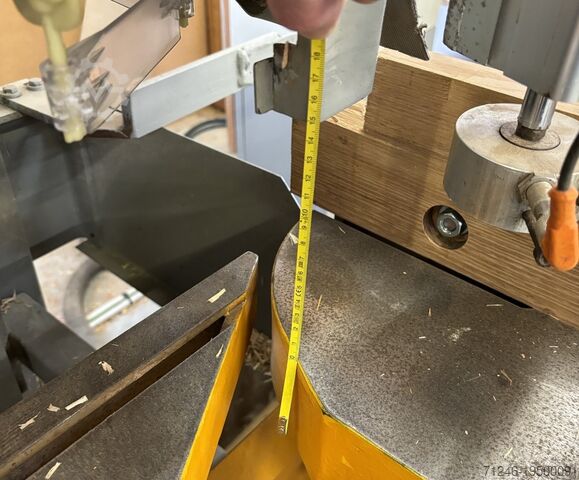

- Стол из чугуна 400x600 мм, поворот до 60°, фиксируется сжатием
- 2 пневматических прижима для фиксации заготовки
- Миллиметровая ограничительная линейка с двойным упором, противосколочным элементом и торцевой опорой
1) Пильная операция: торцевание
- 2,2 кВт (3 л.с.), скорость вращения пильного диска 3000 об/мин
- Пильный диск Ø400 мм, посадочное отверстие Ø30 мм
- Перемещение по глубине 140 мм

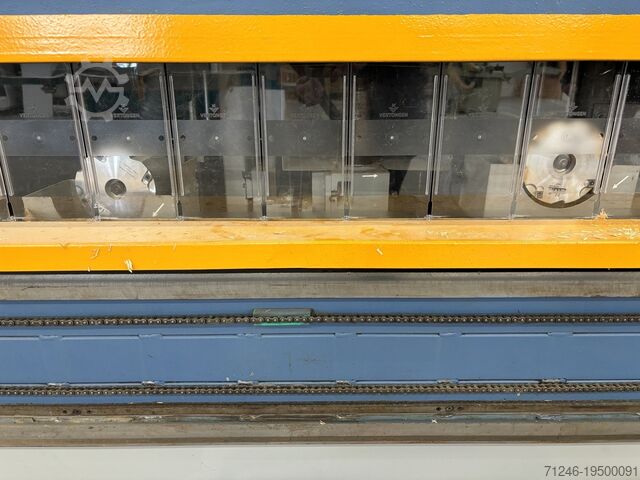

2) Верхний/нижний роликовый узел с твердосплавными ножами:
- Держатель для твердосплавных ножей (W3), Ø160xL140 мм
- Приводы: верхний 3 кВт / нижний 2,2 кВт, скорость вращения 4500 об/мин
- Независимые ручные тонкие настройки для втягивания/позиционирования
осевое перемещение верхнего узла: -40/+35 мм, вертикальный ход 0-135 мм
осевое перемещение нижнего узла: -40/+10 мм, вертикальный ход 0-80 мм
3) Шпиндельный фрезерный узел
- Мощность 5,5 кВт, скорость вращения 4000 об/мин
- Шпиндель Ø50 мм, рабочая длина 160 мм
- Вертикальный ход 150 мм, горизонтальный 130 мм
- Макс. диаметр инструмента (фрезы для шипов) Ø350 мм
4) Фрезерный (обушковый) узел для левой и правой стороны
- Мощность 2,2 кВт (3 л.с.), скорость вращения 4500 об/мин
- Держатель для твердосплавных ножей (W3), Ø160xL140 мм
- Ручные тонкие настройки для втягивания, позиционирования и хода
ДРУГИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Питание: трёхфазное + N + PE, 400 В, 50 Гц
- Установленная мощность: 15,1 кВт (20,5 л.с.), номинальный ток 30 A
- Счётчики для настройки всех операций вручную
- Подача сжатого воздуха, рабочее давление 6 бар (для прижимов)
- Разъемы и рекомендуемая производительность аспирации:
360 (пила) + 2500 (ролики) + 1250 (фрезер) + 2500 (обушковая фреза) м³/ч
Скорость воздуха 25–30 м/с
Коллектор в комплекте: 1 соединение, кромки 280 мм
Подтвердить: если используется станция для обушковой обработки, требуется разветвитель 160F/150F/150F для гибких шлангов
- Маркировка CE, автоматическое втягивание защит, тормозные двигатели, блокируемый рубильник, аварийная кнопка останова
Габариты для транспортировки (Д x Ш x В):
Hfoc Edewxdb Ne Ddcsl
3,70 x 1,70 x H2 м
Масса: 1650 кг
