Станок для балансировки коленчатого вала VTM Group 9D715US

Описание

Станок для балансировки коленчатых валов 9Д715УС адаптирован для балансировки коленчатых валов различных конструкций, в том числе коленчатых валов двигателей V6, V8, V10 и V12, с балансировочными грузами на шатунных шейках:
- Балансировка коленчатых валов любой конструкции
- Масса вала до 300 кг
- Длина вала до 1400 мм
- Сверлильный модуль для устранения дисбаланса

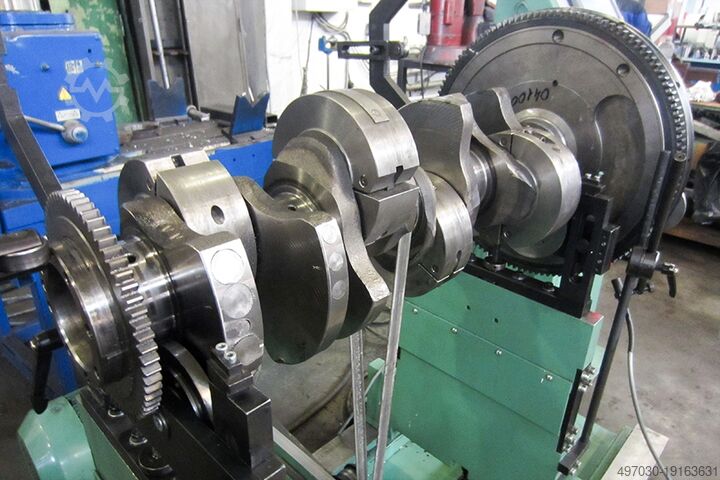

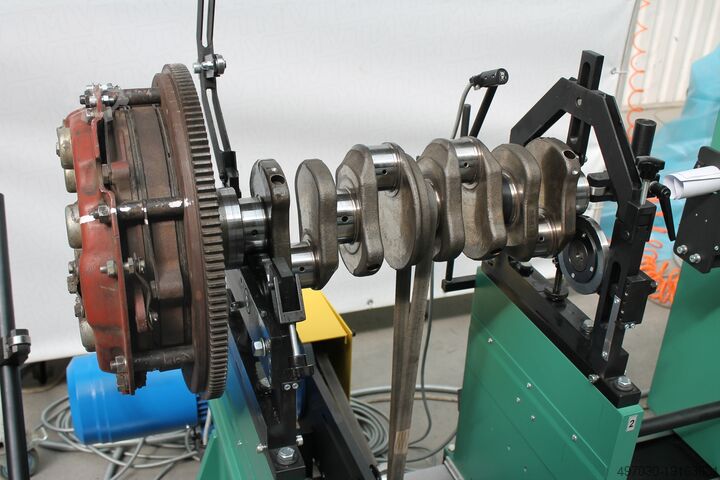

Конструкция станка позволяет балансировать как коленчатый вал отдельно, так и коленчатый вал в сборе с маховиком и сцеплением, что гарантирует минимальный дисбаланс при работе двигателя.
ОСОБЕННОСТИ СТАНКА

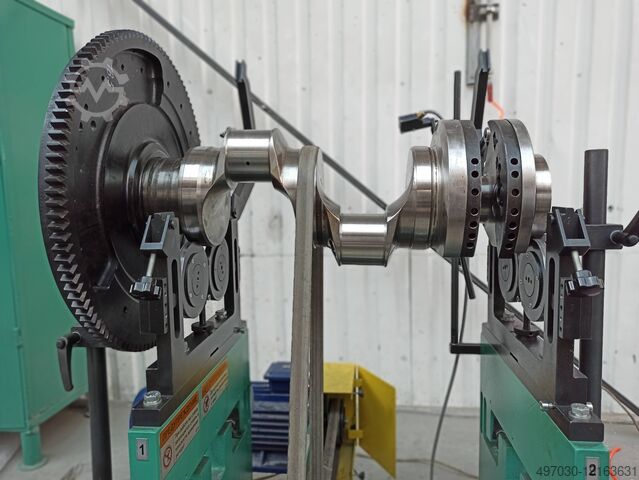

• Жесткие опоры подшипников — безопасная работа при высоком начальном дисбалансе на низких оборотах.
Роликовые кассеты со сферическими роликами большого диаметра и обеспечивают требуемую точность балансировки тяжелых валов.
Сменные антифрикционные призматические клиновые блоки позволяют балансировать коленчатые валы с малой массой или со специальными опорными шейками.
• Узкие опорные стойки станка позволяют балансировать коленчатые валы сложной конфигурации и с «узкими» шейками подшипников. Станок 9D715US имеет ширину кассеты 27 мм, что является лучшим показателем в своем классе.
• Для балансировки V-образных коленчатых валов станок может быть оснащен противовесами (переменный вес) для имитации веса шатунов.

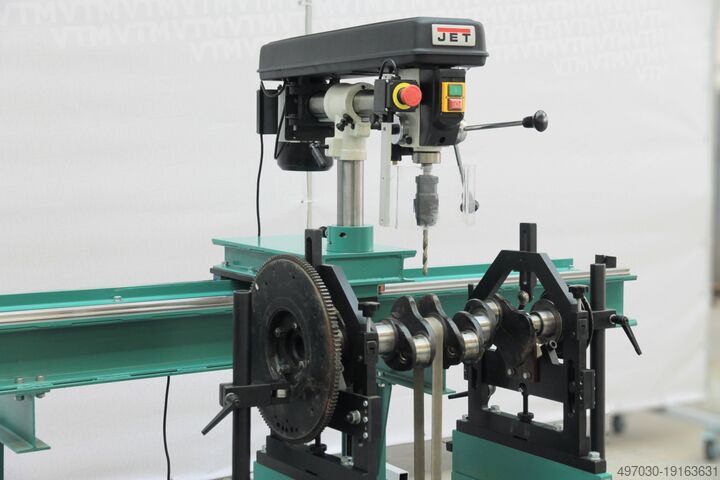

• Вертикальный сверлильный модуль, установленный на собственных направляющих, позволяет корректировать дисбаланс в противовесах коленчатого вала непосредственно на станке.
• Частотный преобразователь обеспечивает плавный разгон и торможение электродвигателя и бесступенчатое регулирование скорости ротора.
ИЗМЕРЕНИЕ И КОНТРОЛЬ
• Мы упрощаем балансировку — главное преимущество наших систем балансировки.
• Процесс балансировки отображается в режиме реального времени, а поведение дисбаланса ротора отслеживается на экране для достижения наилучшего результата.
• Измерительная система балансировки имеет дополнительные необходимые функции для балансировки коленчатого вала:
- пересчитывает неуравновешенную массу на глубину сверления с учетом диаметра сверла и допустимой глубины сверления.
- Пересчитывает дисбаланс на нескольких плоскостях коррекции, так что дисбаланс может быть исправлен в соседних противовесах коленчатого вала.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон веса балансируемых роторов 3 - 300 кг
Максимальный диаметр ротора (над подложкой) 1100 мм
Диаметр опорных цапф ротора 20 - 140 мм
Расстояние между центрами цапф ротора 150 - 1350 мм
Тип опоры Ролики / V-образные блоки
Передаточный элемент для вращения ротора Ремень
Минимально достижимый остаточный удельный дисбаланс 0,4 г.мм/кг
Диапазон скоростей ротора 300 - 1500 об/мин
Мощность электродвигателя 2,2 кВт
Параметры питающей сети 380 В, 3 фазы, 50 Гц
Балансировочные станки VTM Group позволят вам качественно выполнить свою работу, получить положительные отзывы и привлечь больше клиентов.
