Турбо испытательный стенд VTM Group GeoBoost-7000

Описание

GeoBoost-7000 Комбинированный стенд для калибровки геометрии турбокомпрессора и оценки его работоспособности.
Стенд для статической и динамической калибровки и испытаний турбокомпрессора.

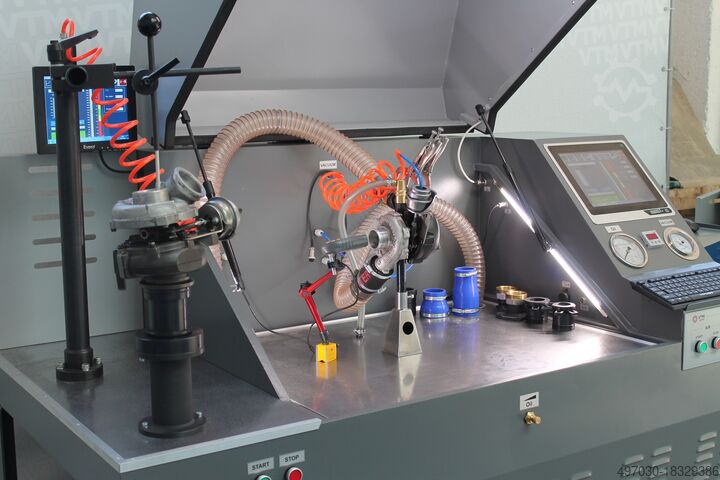

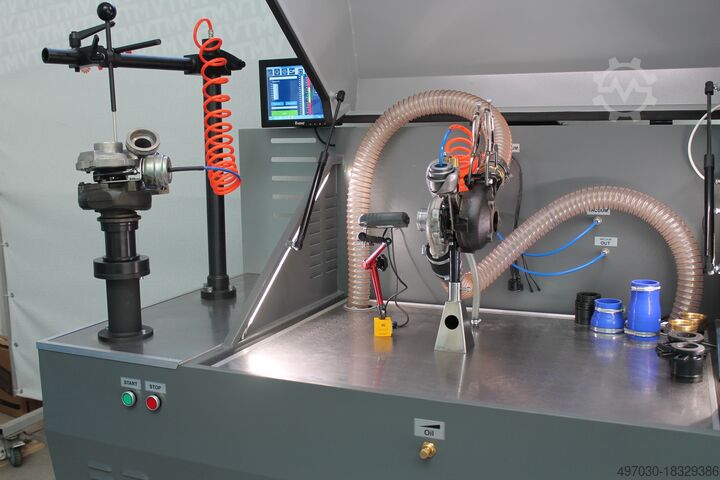

Имеет комбинированную двухпозиционную конструкцию, что позволяет проводить испытания турбокомпрессора в двух режимах
- быстрая статическая калибровка геометрии турбокомпрессора
- полная динамическая диагностика на разных режимах работы
GeoBoost-7000 позволит вам проводить профессиональное тестирование работы турбокомпрессора при ремонте, настройке или модернизации. Наличие двух рабочих зон станка в зависимости от метода испытаний позволяет проводить комплексную диагностику.
ОСОБЕННОСТИ
• Имитирует реальные условия эксплуатации для точной диагностики и настройки турбокомпрессора.
• Гибкий и универсальный для работы с различными моделями турбокомпрессоров.
• Все типы турбокомпрессоров могут быть установлены с помощью прилагаемых аксессуаров.
• Тестирование утечки масла с использованием подогретого масла и сжатого воздуха.
• Тестирование регулирующего клапана турбокомпрессора N75.
КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ
- Возможность регулировки крайнего положения лопаток механизма управления потоком воздуха.
- Регулировка длины штока для регулировки крутящего момента срабатывания механизма управления потоком воздуха.
- Реальные испытания турбокомпрессора;
- Настройка геометрии в реальном времени;
- Тестирование производительности приводов: вакуумного, пневматического и электрического типов;
- Диагностика сервоприводов электроприводов (опционально);
- Послесборочные испытания турбокомпрессора на утечку масла;
- Наличие вакуумного насоса высокой производительности для создания необходимого разрежения и расхода воздуха.
- Тестирование турбины согласно плану испытаний производителя;
Lrec R Ncsvtn Hmo Ifnjn
- Расчет производительности турбокомпрессора;

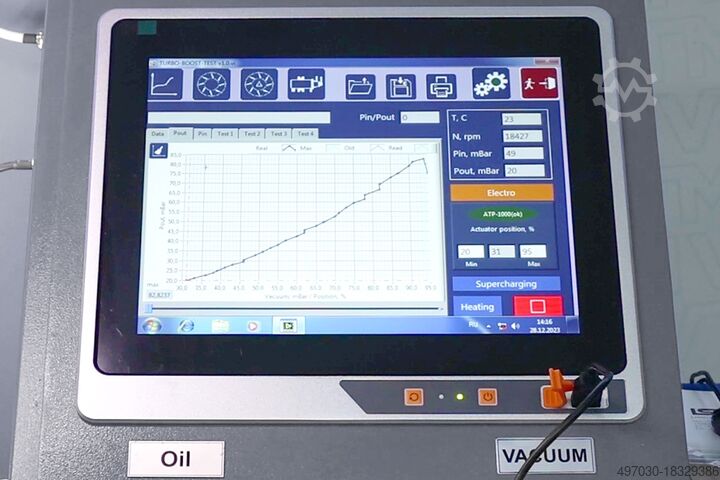

- Построение графика зависимости наддува на входе и выходе турбокомпрессора от расхода;
- Построение результирующего графика;
- Создание и печать отчетов об испытаниях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная скорость вращения ротора 99 000 об/мин
Максимальный расход воздуха компрессора 110 м³/мин
Максимальное давление компрессора 900 мбар
Максимальный вакуум, создаваемый вакуумным насосом -800 мбар
Электропитание 380 В, 3 фазы, 50 Гц
Потребляемая мощность 6 кВт
Габариты 1700 х 900 х 1500 мм
Вес 400 кг
