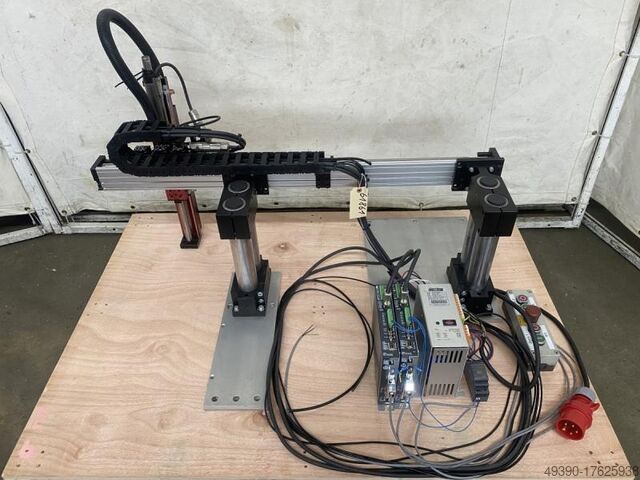

2-осевые линейные направляющие с линейными двигателями - Подбор и размещение с помощью линейных напр SCHUNK - GEMOTEC - AFAG - LINMOT PS01-37x240-M + E1100-MT + T01-/72/420 + EPM 37-78

Описание

2-осевые линейные направляющие с линейными двигателями - Подбор и размещение с линейными направляющими для автоматизации
Загрузочное устройство, например, робот Scara, манипулятор, манипуляционное устройство, система обработки, захват для размещения, захват для загрузки для автоматизации
Производитель SCHUNK - GEMOTEC - AFAG - LINMOT Тип PS01-37x240-M + E1100-MT + T01-/72/420 + EPM 37-780
Год выпуска ок. 2005

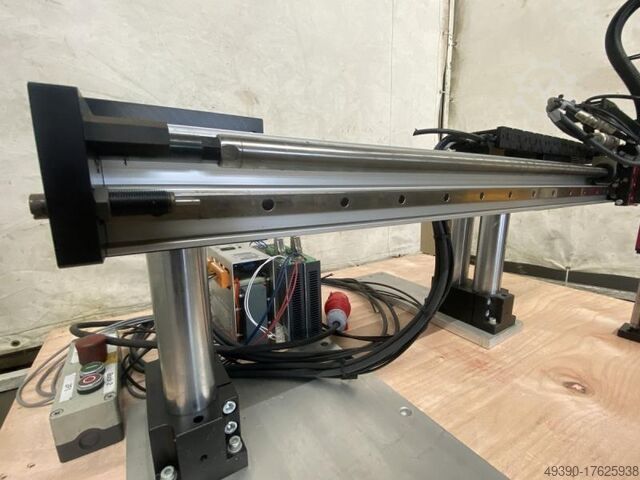

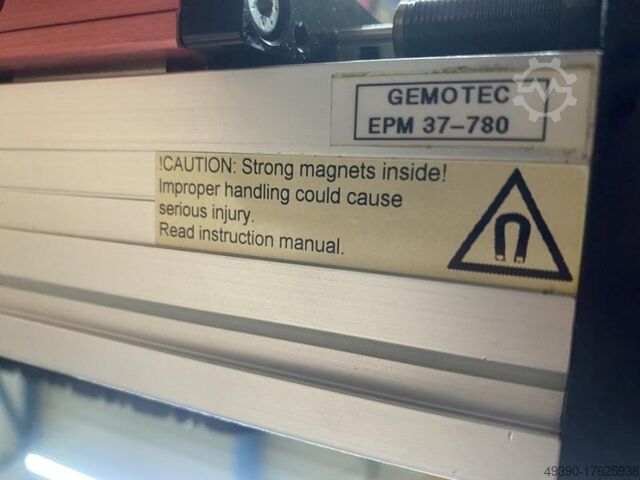

Горизонтальная ось с линейным двигателем Gemotec типа EPM 37-780
Тип привода: EPM 37x780-M
Осевой модуль: LinMot тип E1100-MT-HC
Горизонтальное перемещение: 780 мм
Номинальное усилие в горизонтальной плоскости: 160 Н
Горизонтальная скорость: 2,1 м/с
Горизонтальное ускорение: 12,4 м/с²
Точность повторения: +/- 0,05 мм
Горизонтальная грузоподъемность: макс. 7000 г
Горизонтальная направляющая колонна: Ø 20 мм

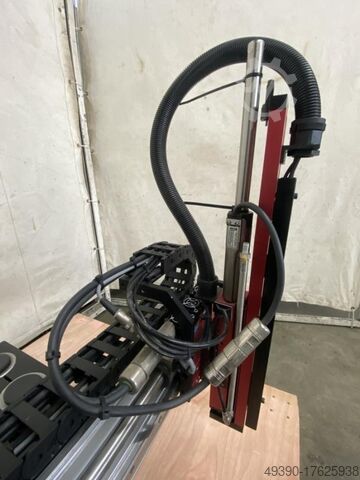

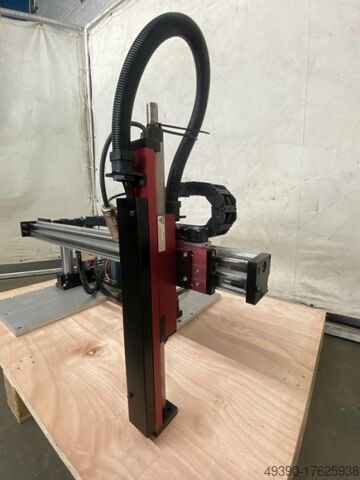

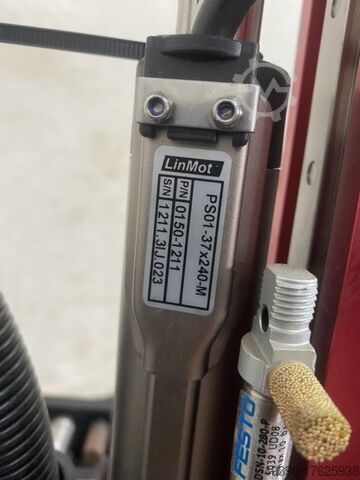

Вертикальная ось с линейным двигателем LinMot типа PS01-37x240-M
Тип привода: LM01-23x80/160

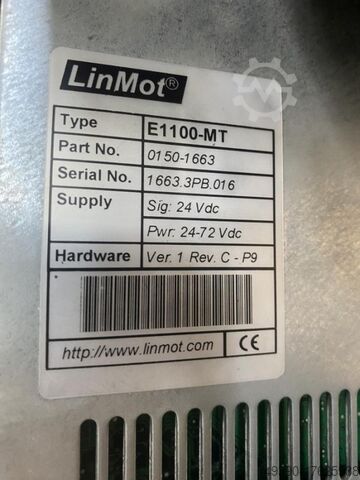

Осевой модуль: LinMot тип E1100-MT
Вертикальное перемещение 160 мм
Номинальное вертикальное усилие: 44 Н
Максимальное вертикальное усилие: 203 Н
Вертикальная скорость: 2,2 м/с
Вертикальное ускорение: 50,4 м/с²
Точность повторения: +/- 0,05 мм
Горизонтальная направляющая стойка: Ø 20 мм

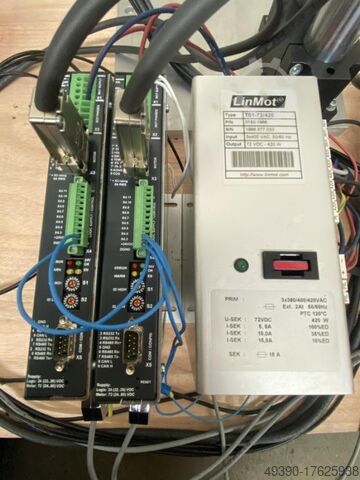

Блок питания LinMot тип T01-/72/420 (для питания двигателя)
Входное напряжение: 3 x 400 В переменного тока 50/60 Гц
Выходное напряжение: 72 В постоянного тока 420 Вт
Опорные колонны: 4 штуки Ø 55 мм
Регулировка высоты опорных колонн: 200 мм (ручная регулировка высоты)
Монтажная ножка: 2 x 175 x 90 мм
Напряжение управления: 24 В постоянного тока
- Возможность перемещения по двум осям
- Монтажная пластина для держателя инструмента 66 x 56 мм
- Встроенное измерение расстояния

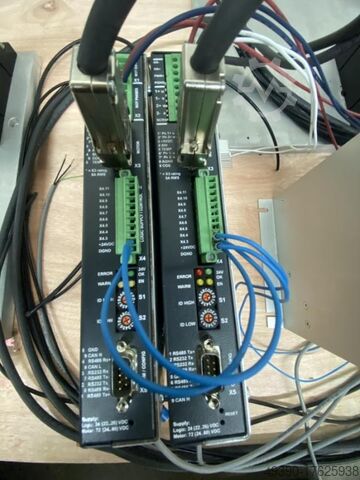

- Осевые модули со встроенным управлением позиционированием
Lsc R Nc Isu H R Iwofnern
- Пневматический цилиндр Festo в качестве удерживающего тормоза на вертикальной оси
- Горизонтальная ось с 3 внешними вентиляторами
- Модули осей конфигурируются с помощью программного обеспечения LinMot MPC Configurator 3.2
Необходимое пространство Д х Ш х В: 1120 x 720 x 740 мм
Вес: ок. 65 кг
Очень хорошее состояние
