Электрическое двойное завинчивающее устройство с автоматической подачей и пневматическим двойным ход BÖLLHOFF / BOSCH REXROTH UVS-100-2-R-E / EC302 SZ3 /

Описание

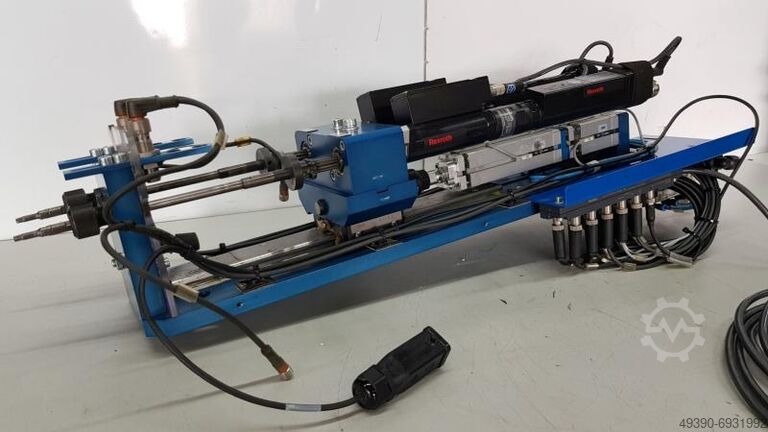

Электрический двойной шуруповерт с автоматической подачей и пневматическим двойным ходом

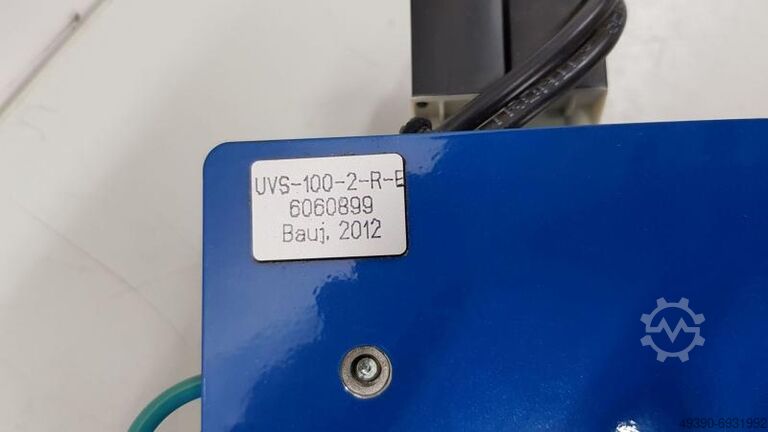

BÖLLHOFF тип UVS-100-2-R-E
Двойной шуруповерт Böllhoff Uniquick Vario UVS-100-2-R-E оснащен пневматическим двойным ходом через клапаны и цилиндры Festo.
Для полной автоматизации предусмотрены различные системы контроля.
Технические данные:
Крутящий момент электрического шуруповерта: 0,6 Нм
Крутящий момент редуктора: макс. 10 Нм
Скорость: макс. 20000 об/мин
Номинальное напряжение: 3~ 0-230 В переменного тока
Потребляемый ток: макс. 7 A (на шуруповерт)
Пневматический цилиндр с длинным ходом: 80 мм
Пневматический цилиндр с коротким ходом: 20 мм
Общий пневматический ход: 100 мм
Ход пружины отвертки: 20 мм
Расстояние между двумя инструментами для завинчивания: 73 мм
- оснащен битой TORX T27 или TP27 (предположительно для винтов M6)
- Для работы шуруповерта требуется силовой модуль Bosch Rexroth LT303. (силовой модуль не входит в комплект поставки)
Шуруповерты 1 и 2 состоят из следующих компонентов:
серводвигатель типа Rexroth
Планетарный редуктор типа Rexroth
Энкодер типа Rexroth
Линейный привод Rexroth
Детали компонентов:
Электрический блок отвертки Rexroth
Серводвигатель Rexroth
Тип: EC302 SZ3
Номер материала:
Крутящий момент: 0,6 Нм
Пиковый крутящий момент: 0,7 Нм
Скорость: макс. 20000 об/мин
Потребляемый ток: макс. 7 A
Номинальное напряжение: 3~ 0-230 В переменного тока
Вес: 0,8 кг

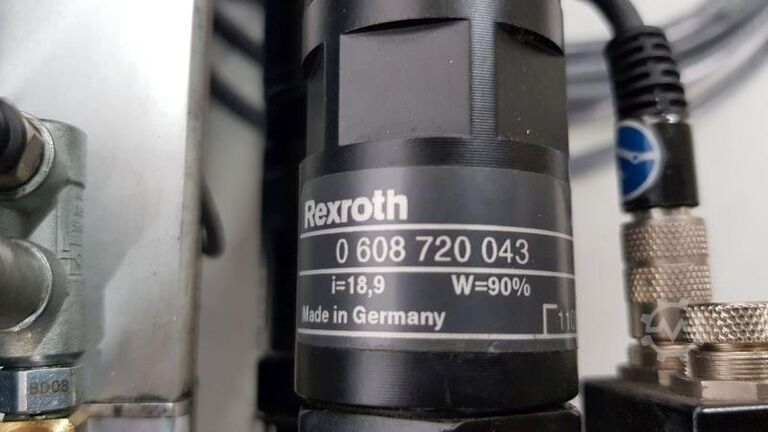

Редуктор Rexroth
Тип: 3GE27 SZ3
Материал: нет:
КПД: 90%
Коэффициент редукции: i=18,9
Крутящий момент: макс. 10 Нм
Вес: 0,4 кг
Монтажная длина 65,5 мм
Преобразователь Rexroth
Тип: 2DMC012 SZ2
Материал: нет:
Номинальный крутящий момент: 12 Нм
Коэффициент редукции: 1
Эффективность: 1
Вес: 0,55 кг
Монтажная длина: 118,5 мм
Прямой привод Rexroth
Тип: 2GA82 SZ2 1/4 "SQ
Материал: нет:
Ход пружины: 20 мм
Lrec R Nc Iohxvu Eefnjn
Усилие пружины: 16 - 34 Н
Держатель инструмента: 1/4" квадрат
Максимальный крутящий момент: 10 Нм
Коэффициент редукции: 1
Вес: 0,2 кг
Монтажная длина: 90 мм
В комплект поставки входит соединительный кабель двигателя длиной 7 м.
Габаритные размеры Ш x В x Г: ок. 180 x 920 x 300 мм
Общий вес: ок. 20 кг
Хорошее состояние
