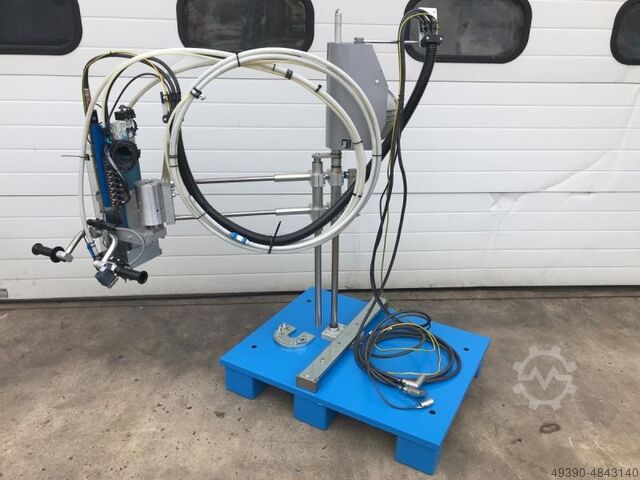

Электрический двойной шуруповерт с автоматической подачей и пневматическим двойным ходом, ручной BÖLLHOFF / BOSCH REXROTH / JÄGER HANDLING UVS-100-2-R-E / Handy-Flex 300

Описание

Электрический двойной винторез с автоматической подачей и пневматическим двойным ходом
устанавливается на манипуляторе, манипуляционной системе, манипуляторе для технологии завинчивания

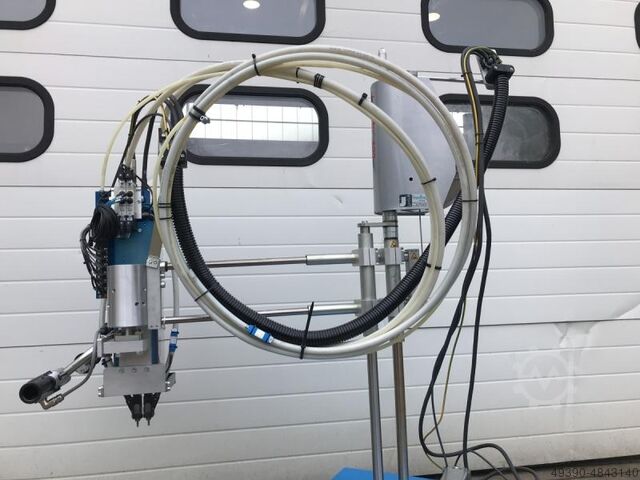

Завинчивающее устройство: BÖLLHOFF / BOSCH REXROTH тип UVS-100-2-R-E
Двойное завинчивающее устройство Böllhoff Uniquick Vario UVS-100-2-R-E имеет пневматический двойной ход через клапаны и цилиндры Festo.
Для полной автоматизации предусмотрены различные системы контроля.

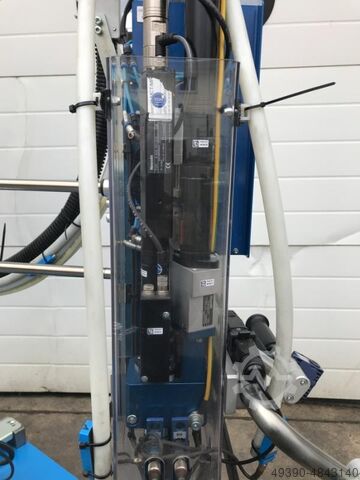

Шуруповерт 1 состоит из следующих компонентов:
серводвигатель типа Rexroth
Планетарный редуктор Rexroth
Энкодер Rexroth
Прямой привод Rexroth
Отвертка 2 состоит из следующих компонентов:
Серводвигатель типа Rexroth
Планетарный редуктор типа Rexroth
Преобразователь типа Rexroth
Выход смещения типа Rexroth
Размеры ШхГхД: 165 x 1000 x 200 мм
Пневматический длинный ход: 30 мм
Короткий пневматический ход: 20 мм
Пружинный ход отвертки: 20 мм
Последние использованные винты: M6 x 15 мм
Электрический блок шуруповерта Rexroth
Серводвигатель Rexroth
Тип: EC302 SZ3
Номер материала:
Крутящий момент: 0,6 Нм/А
Пиковый крутящий момент: 0,7 Нм
Скорость: макс. 20000 об/мин
Потребляемый ток: макс. 7 A
Вес: 0,8 кг
Редуктор Rexroth
Тип: 3GE27 SZ3
Материал: нет:
КПД: 90%
Коэффициент редукции: i=18,9
Крутящий момент: макс. 10 Нм
Lroc R Nc Ifjfx Hyfensn
Вес: 0,4 кг
Монтажная длина 65,5 мм
Преобразователь Rexroth
Тип: 2DMC012 SZ2
Материал: нет:
Номинальный крутящий момент: 12 Нм
Коэффициент редукции: 1
Эффективность: 1
Вес: 0,55 кг
Монтажная длина: 118,5 мм
Прямой привод Rexroth
Тип: 2GA82 SZ2 1/4 "SQ
Материал: нет:
Ход пружины: 20 мм
Усилие пружины: 16 - 34 Н
Держатель инструмента: 1/4" квадрат
Максимальный крутящий момент: 10 Нм
Коэффициент редукции: 1
Вес: 0,2 кг
Монтажная длина: 90 мм
Выход со смещением Rexroth
Тип: 2VNA82 SZ2 1/4 "SQ
Материал: нет:
Ход пружины: 20 мм
Усилие пружины: 16 - 34 Н
Держатель инструмента: 1/4" квадрат
Максимальный крутящий момент: 10 Нм
Коэффициент редукции: 1
Вес: 0,6 кг
Монтажная длина: 153 мм
Система перемещения: JÄGER HANDLING
Тип: Handy-flex 300
Горизонтальное перемещение: 400 мм
Вертикальное перемещение: 450 мм
Грузоподъемность: макс. 14 кг
Выступ Handyflex: от 250 до 650 мм
Вылет Handyflex в развернутом виде: макс. 860 мм
Радиус поворота при полном выдвижении: макс. 360°
Вертикальная направляющая стойка: Ø 30 мм
Горизонтальные направляющие стойки: Ø 20 мм
- Балансир для вертикального перемещения
- Регулируемая грузоподъемность
- Регулируемый упор для ограничения радиуса
Размеры Д х Ш х В: ок. 1150 x 650 x 1400 мм
Общий вес: около 90 кг
хорошее состояние
Основание из синей стали не входит в комплект поставки.
