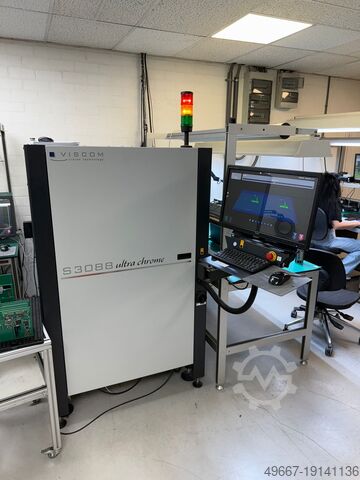

3D AOI машина Viscom S3088 Ultra chrome

Описание

Чрезвычайно быстрая и точная проверка для крупносерийного производства
Разрешение по оси Z 0,5 мкм
Диапазон Z: до 30 мм (1,2 дюйма)
Камеры с угловым обзором
Количество мегапиксельных камер 8
Ортогональная камера
Разрешение 10 мкм
Поле зрения 50 мм x 50 мм (2" x 2")
Скорость осмотра
До 65 см2/с
Программное обеспечение
Lrsc Rowkfuuj Nc Ifnen
Пользовательский интерфейс Viscom vVision/EasyPro
SPC Viscom SPC (статистический контроль процесса),
открытый интерфейс (опционально)
Станция проверки Viscom vVerify/HARAN
Удаленная диагностика Viscom SRC (программное обеспечение дистанционного управления) (опционально)
Программная станция Viscom PST34 (опционально)
Системный компьютер
Операционная система Windows®
Процессор Intel®
Core™ i7
Обработка печатных плат
Размеры печатной платы 508 мм x 508 мм (20" x 20")
Высота транспортировки 850 - 950 мм ± 20 мм (33,5" - 37,4" ± 0,8")
Регулировка ширины Автоматическая
Тип транспорта Одноколейный транспорт
Зажим печатной платы пневматический
Верхний транспортный просвет 50 мм (2")
Нижний транспортный просвет 45 мм (1,8"), опционально до 85 мм (3,3");
40 мм (1,6") с поддержкой печатной платы
Другие системные данные
Блок позиционирования/манипуляции Синхронные линейные двигатели
Интерфейсы SMEMA
Требования к питанию 400 В (другие напряжения по запросу), 3P/N/PE, 8 А,
Рабочее давление 4-6 бар
Размеры системы 994 мм x 1565 мм x 1349 мм (39,1" x 61,6" x 53,1") (Ш x В x Г)
Вес 720 кг (1587 фунтов)
