Стационарный винтовой узел, винтовая станция WSM Automation Schraubstation

Описание

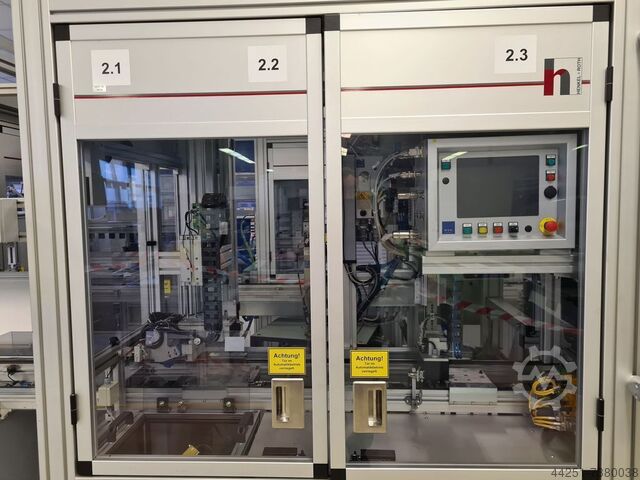

WSM стационарная установка для завинчивания – станция сборки
Станция предназначена для сборки компонентов автомобильных радиоприёмников и навигационных систем, а также для их проверки.
Coc Ed Doibichjdcehb

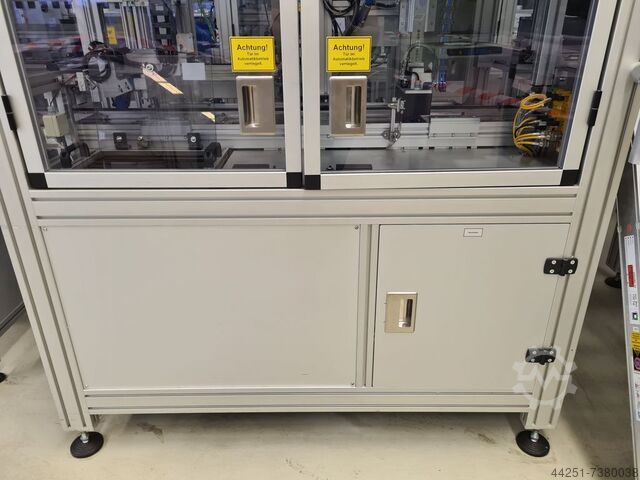

Станция оснащена защитным кожухом.
Сервисные двери оборудованы замками с контролем положения (блокировка).

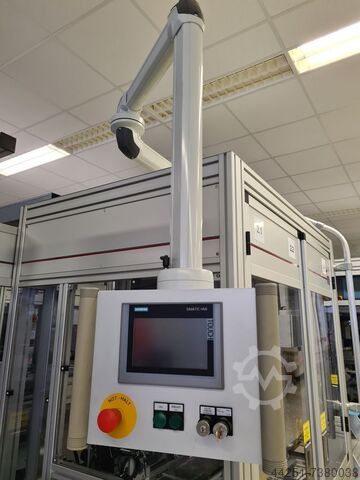

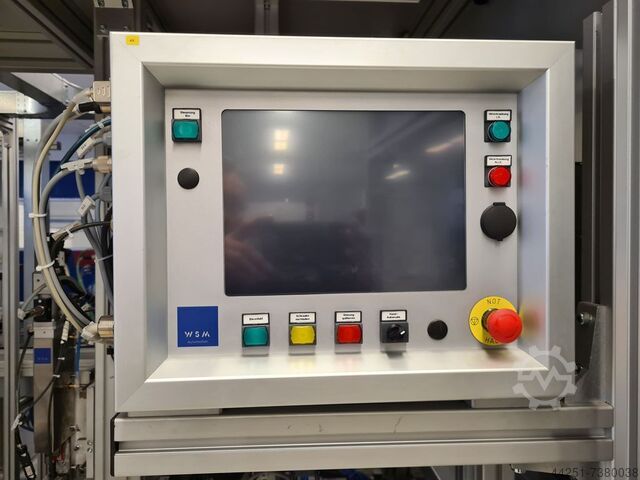

В автоматическом режиме двери заперты и могут быть открыты только после остановки автоматики или в ручном режиме при нажатии кнопки «Двери» на панели управления. При открытой двери автоматический режим запустить невозможно.

Последовательность работы
Станция оснащается предварительно собранным узлом через транспортную ленту.
Ниже описаны рабочие шаги автоматической станции на примере прохождения рабочего носителя (WT).
В обычном режиме все три станции работают параллельно.

- Размещение WT с предварительно собранным узлом в позиции St.2.1

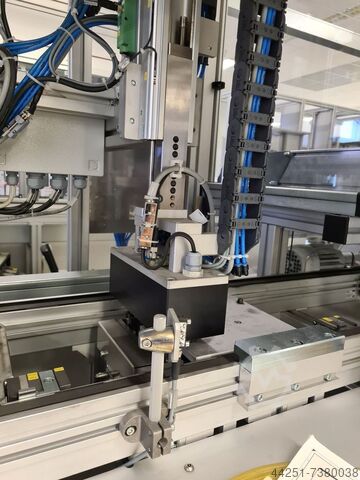

- Опускание держателя со сканером и визионным сенсором
- Сканирование трёх кодов (фронтальная панель, фронтальная плата, SD-плата), сверка с базой данных
- Проверка правильной защёлки FFC в разъёме
- Подъём держателя и опускание WT на ленту
- Размещение WT с предварительно собранным узлом в позиции St.2.2

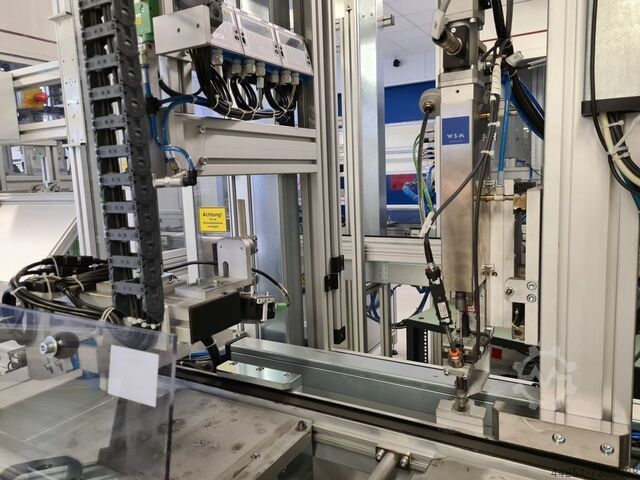

- Установка винтовёрта и завинчивание фронтальной платы
- Опускание WT на ленту
- Размещение WT с предварительно собранным узлом в позиции St.2.3
- Опускание защитного кожуха от света и контактирование, подведение держателя с тестовыми датчиками снизу
- Типозависимая проверка подсветки шлейфов SD/CD и клавиш
- Проверка функции кнопки извлечения CD
- Опускание WT на ленту > далее

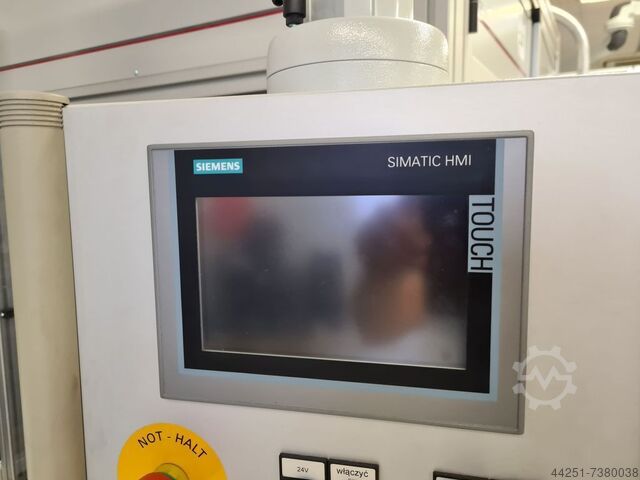

В случае возникновения ошибок во время проверки они отображаются на дисплее и, при возможности, могут быть устранены. Для этого необходимо перейти в ручной режим и открыть двери. После ремонта и запуска автоматики WT в станции проходит повторную проверку. Если ремонт невозможен (например, ошибка завинчивания), WT в системе управления помечается как NIO и дальше не обрабатывается. Также возможна ручная маркировка NIO и извлечение.
