Система визуального контроля Cognex Cognex

Описание

Полное решение для машинного зрения, состоящее из двух взаимодополняющих интеллектуальных систем камер: одна высокоскоростная система линейного сканирования и один блок сканирования области сверхвысокого разрешения. Оптимизировано для проверки больших, изогнутых или быстро движущихся деталей с полной встроенной обработкой изображений.
🔹 Линейная камера сканирования – Cognex In-Sight 9902L
Предназначено для проверки длинных или цилиндрических деталей в движении с использованием непрерывного высокоскоростного получения изображений.
Lrsc R Nc Iswn T Hmsfnsn
• Датчик: 2K CMOS, линейное сканирование (2048 × до 16 384 строк)
• Разрешение: 32 МП (2K × 16K) или 16 МП (1K × 16K), настраивается программно
• Скорость линии: до 67 000 строк/с (15 мкс на строку)
• Инструменты машинного зрения: PatMax®, OCRMax™, PowerGrid®, Hotbars®
• Встроенная память: 14,8 ГБ Flash, 832 МБ ОЗУ, 8 ГБ SD
• Интерфейсы: PROFINET, EtherNet/IP, OPC UA, Modbus TCP, IEEE 1588
• Корпус: IP67 со встроенной обработкой (без внешнего контроллера)
• Пример использования: полный 360° осмотр вращающихся цилиндрических объектов или поверхностей этикеток на изогнутых деталях

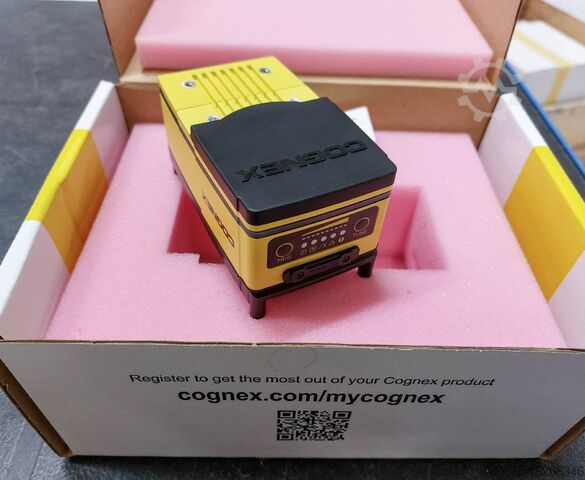

🔹 Камера с зональным сканированием – Cognex In-Sight 9912M
Умная камера сверхвысокого разрешения для задач проверки с большим полем обзора.
• Датчик: 12 МП КМОП (4096 × 3000 пикселей), монохромный
• Частота кадров: до 14 кадров в секунду
• Инструменты машинного зрения: PatMax RedLine®, PowerGrid®, обработка изображений HDR+
• Интерфейсы: Ethernet (1 Гбит/с), PROFINET, EtherNet/IP, Modbus TCP
• Память: 7,2 ГБ Flash, 8 ГБ SD
• Крепление: промышленный корпус IP67 с поддержкой объектива C-mount
• Вариант использования: высокоточный осмотр больших статических деталей (например, дверцы бытовой техники, штампованные элементы)

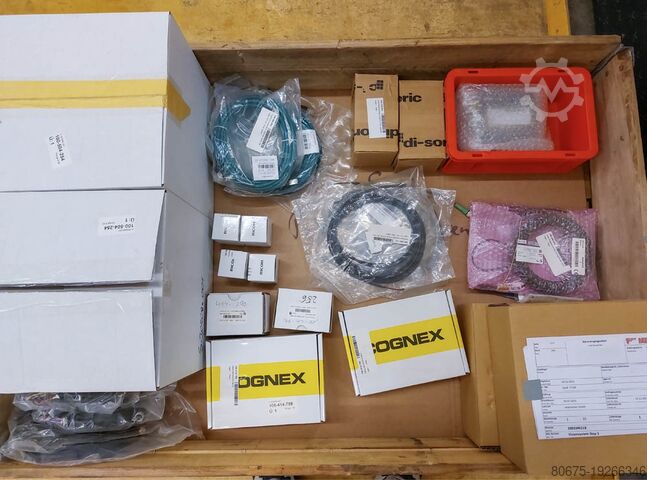

🔹 Освещение и аксессуары
• Освещение:
o BE-A50_50
o 44-46-XLED-2-VD-35W (Baumann)
o BEK-A100-G1T-K-BS и BEK-A500-G1T-K-BS (di-soric)
o Ref. 11768475
• Контроллер стробоскопа:
o HPSC2-E, совместимый с синхронизированной по триггеру визуализацией
• Другие блоки машинного зрения, упомянутые в настройке:
o In-Sight IS7905
o In-Sight IS7500M
