Оборудование для сборки фитингов FAA S3 berchtold Equipment for fitting assembly FAA S3

Описание

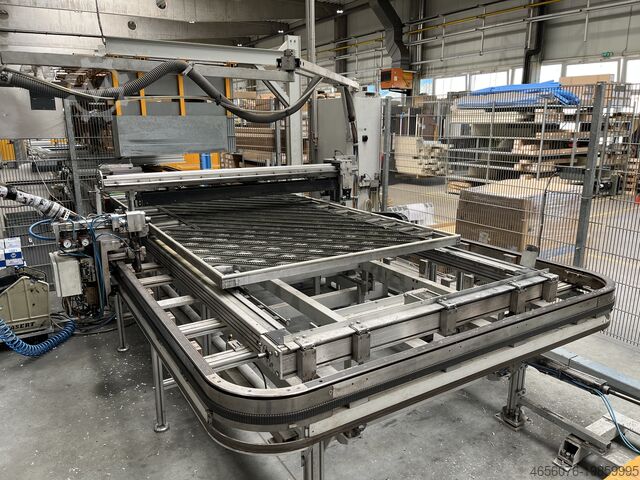

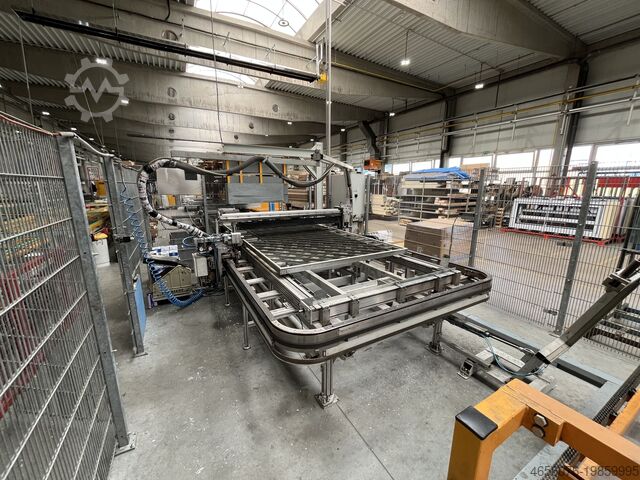

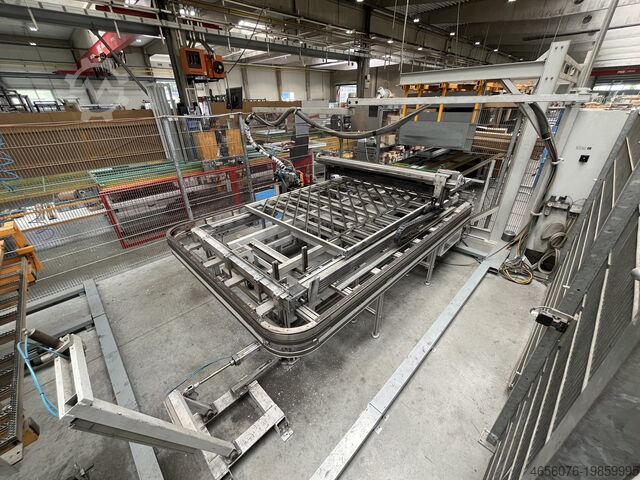

Оборудование для монтажа фурнитуры 1

FAA S3 для установки, открывания и складывания фурнитуры на деревянных и ПВХ створках в автоматической комплектации,
рабочий процесс — слева направо:
- Автоматический зажим и позиционирование створки

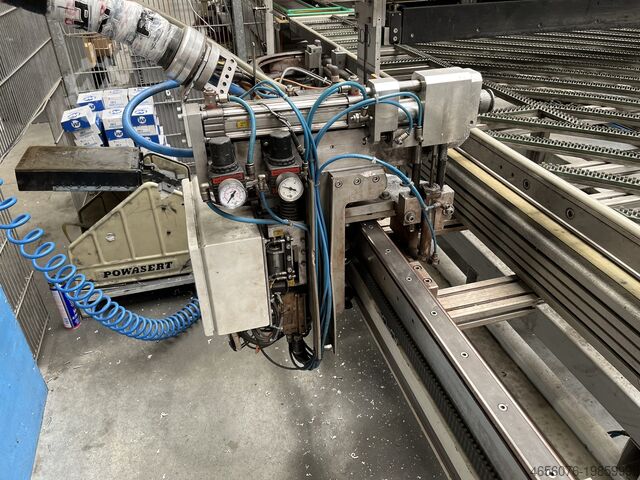

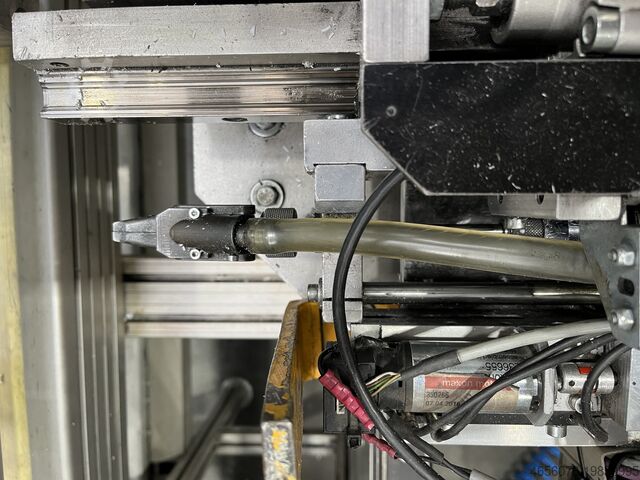

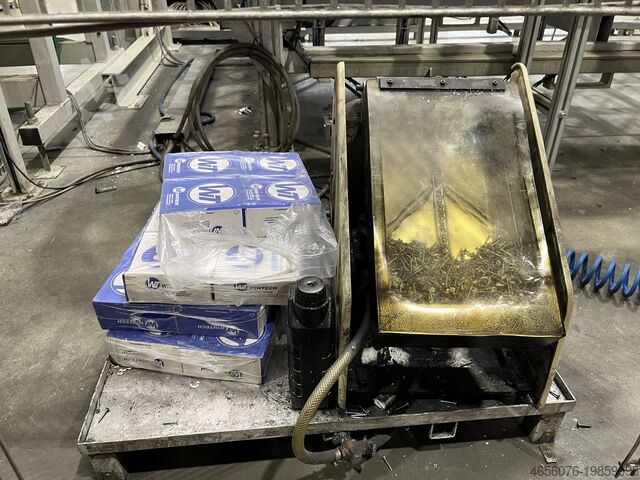

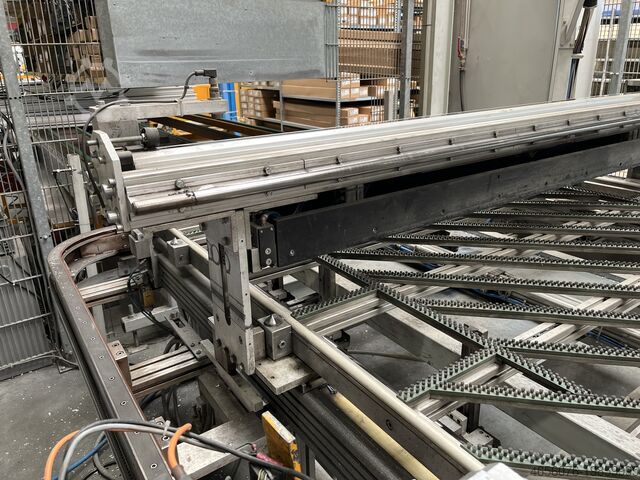

- Автоматически перемещающаяся шуруповёртка с автоматической подачей шурупов, сервопривод, работа по осям X и Y

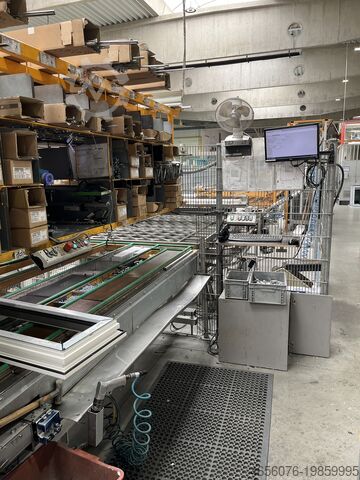

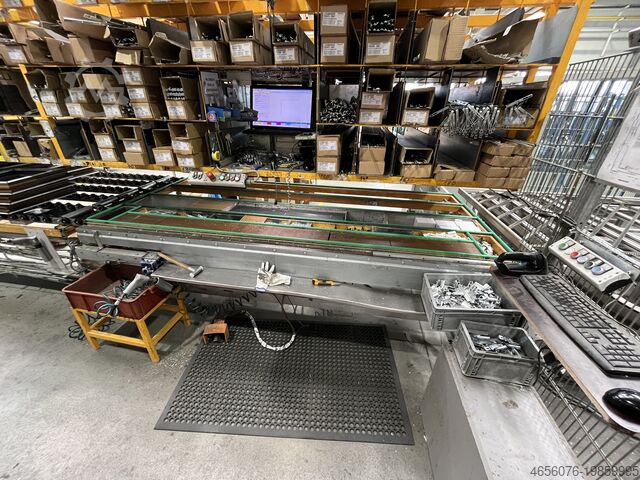

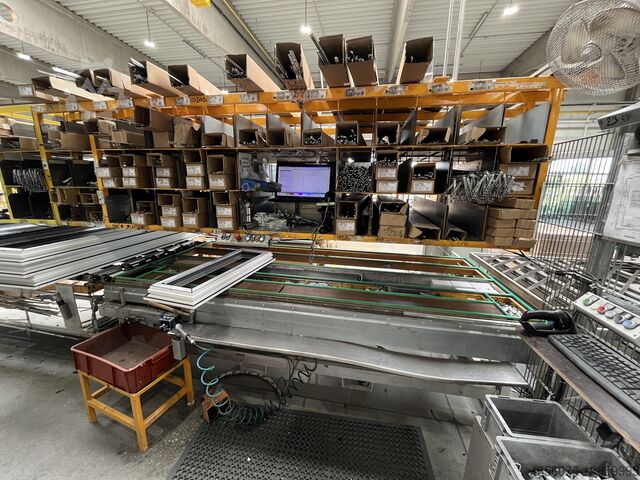

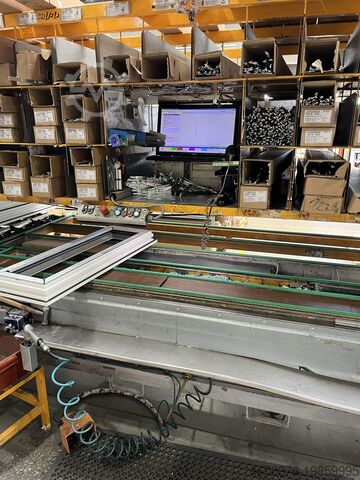

- Подготовительный монтажный стол с направляющими, размер: 1 300 x 3 000 мм, включая десять автоматических втяжных упоров для створок; сервоприводная ограничительная линейка для нарезки фурнитуры с ПК-управлением

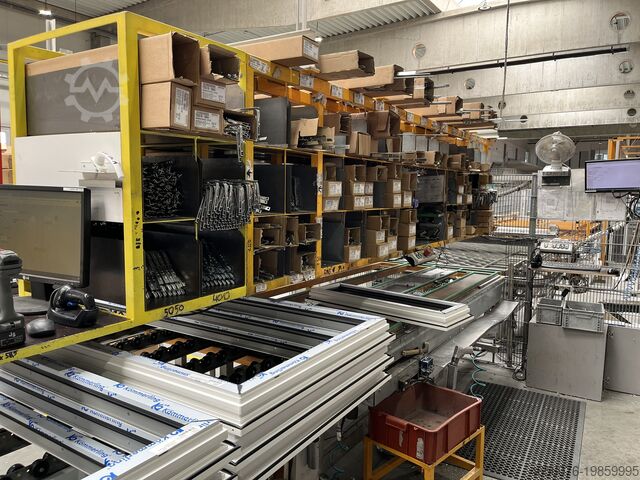

- Рамная стойка для фурнитуры — 33 секции, включая отделение для ПК
- Управление с помощью ПК, дисковод для дискет, Windows NT

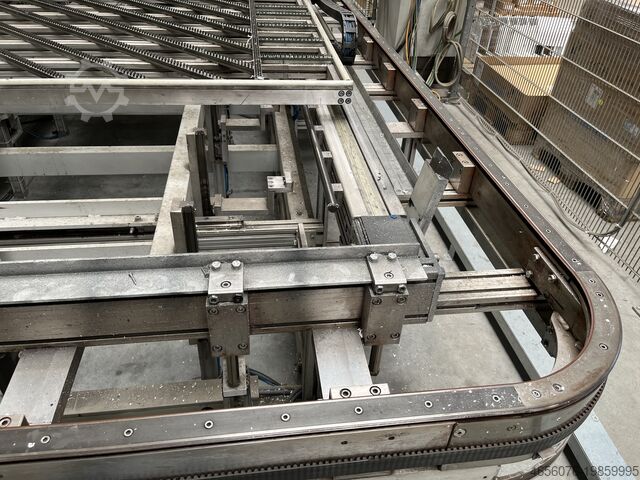

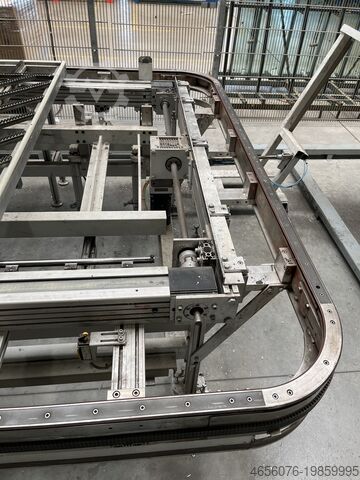

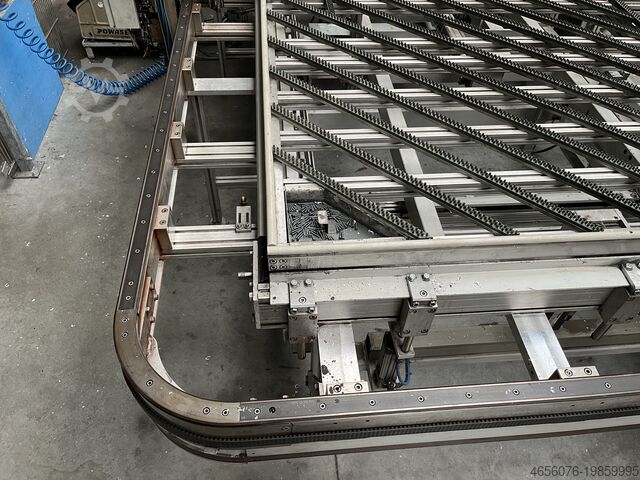

Устройство транспортировки створок 1
Для автоматической подачи створок на второй этап закручивания шурупов

Устройство 1
Для автоматической регулировки высоты перемещающейся шуруповёртки через ПК

Устройство для манипулирования ножничной фурнитурой 1
Для закрывания и фиксации открытых ножниц

Coc Ed Ddsw Tcu Njcohb
Ручной считыватель 1

Автоматическое устройство подачи/передачи 1
Для передачи кованой створки на следующую станцию

Сетевой адаптер ETHERNET 1

Артикул Наименование машины Кол-во

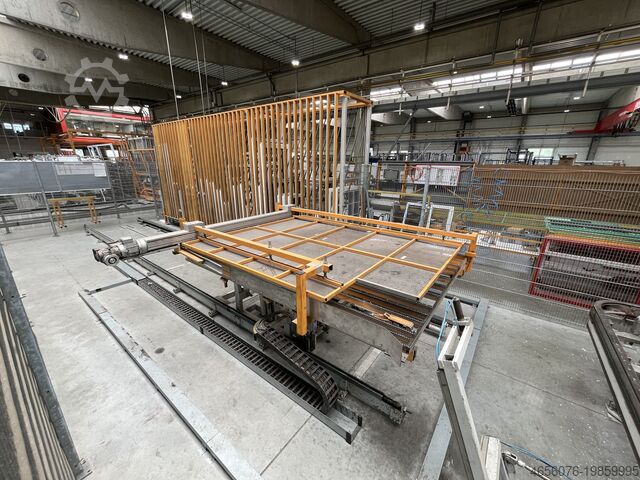

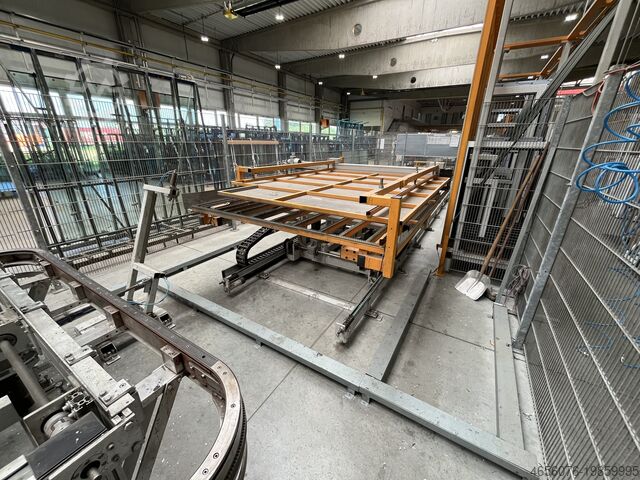

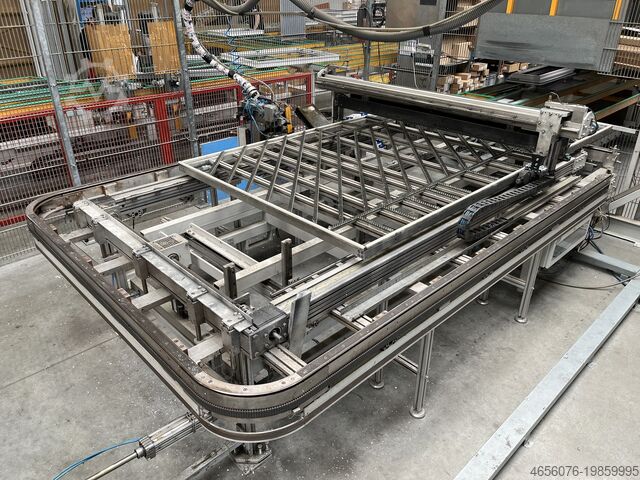

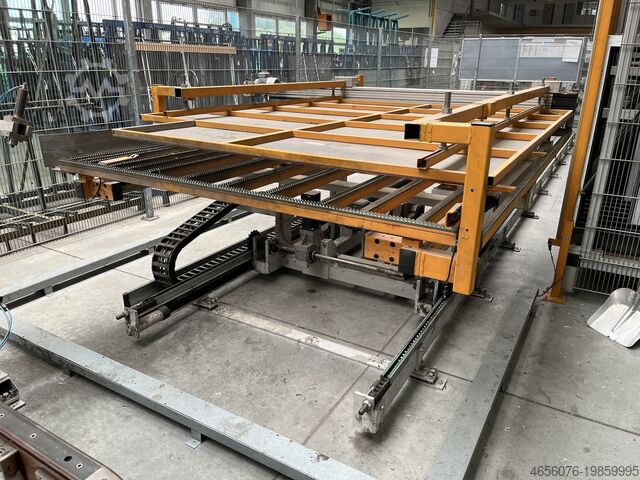

Автоматически складывающийся и подающий стол 1
Для съёма оцинкованной створки в горизонтальном положении с последующей транспортировкой и хранением в вертикальном положении в соответствующей секции стеллажа, для створок шириной от 350 до 1 650 мм и высотой от 350 до 2 500 мм, включая распределительный шкаф и управление SPS

Сервомотор ходовой части 1
И серво-контроллер для передвижения откидного стола, сортировочной тележки, включая привод, макс. скорость 65 м/мин

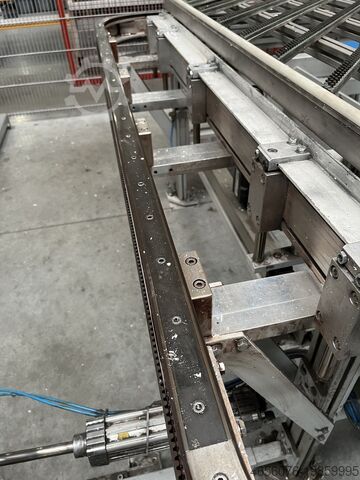

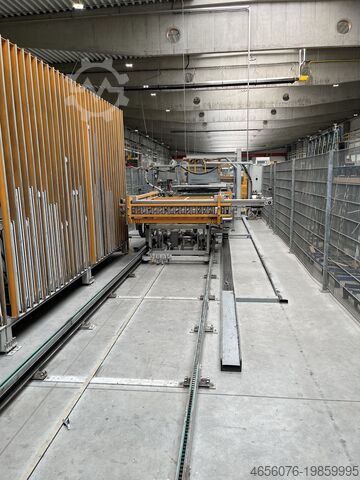

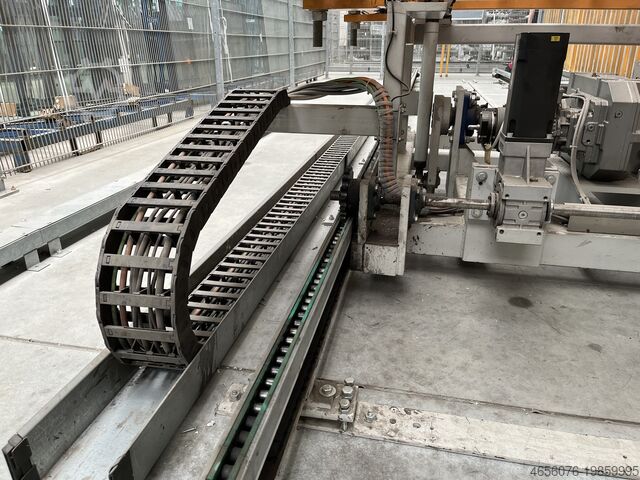

Рельсы 7 м
Из толстостенных U-образных профилей для роликовых тележек с зубчатым валом для перемещения откидного стола и сортировочной тележки

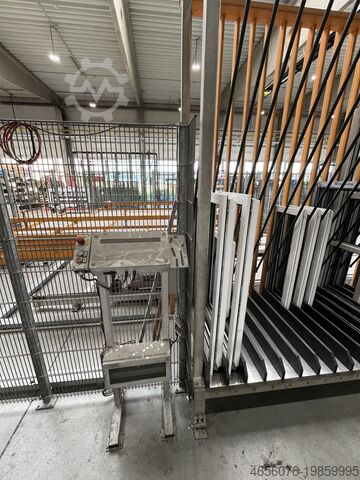

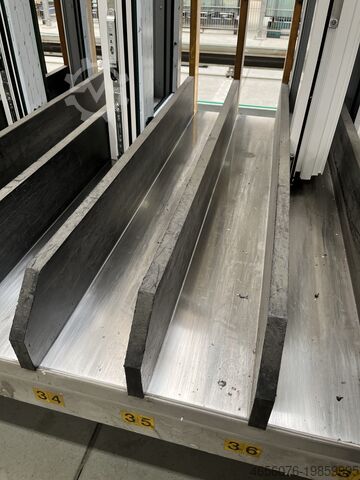

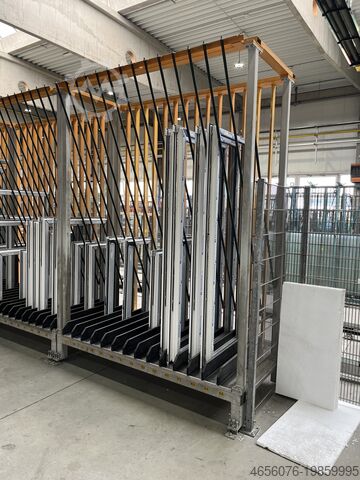

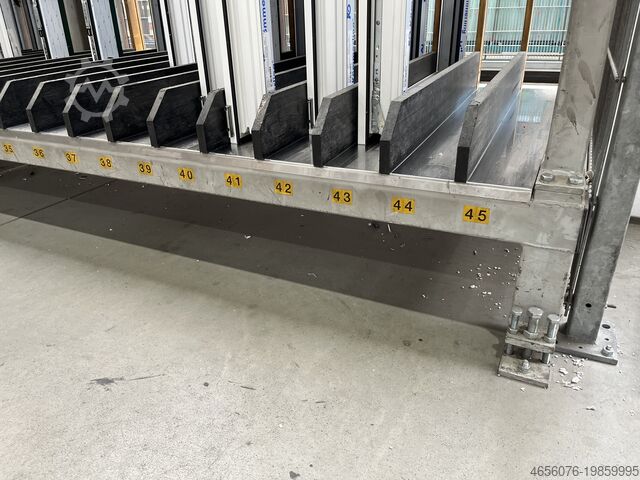

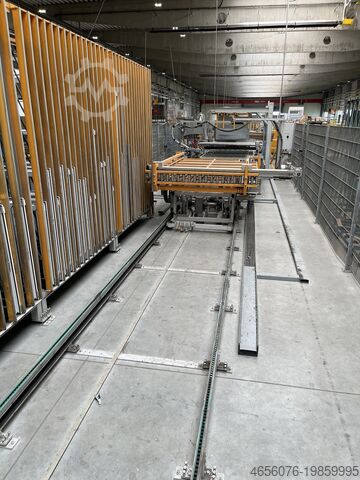

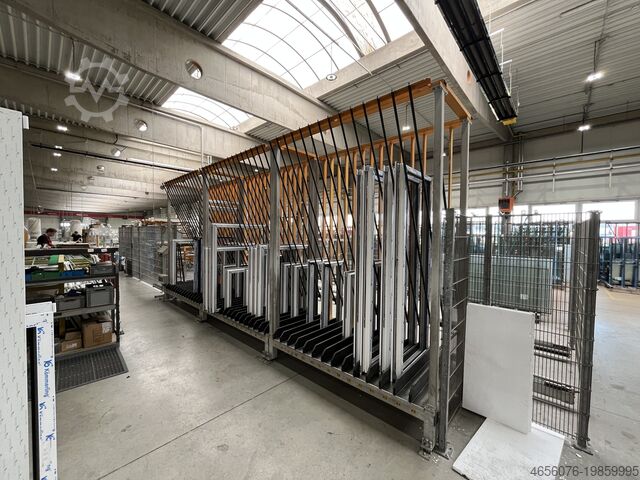

Ячеистый стеллаж (15 секций) 3
С автоматической укладкой створок, ширина секции 110 мм, высота ячейки 2 600 мм, глубина 1 100 мм, общая ширина стеллажа 2 130 мм

Дисплей-индикатор 1
Для отображения соответствующего отделения стеллажа, включая программное обеспечение для сортировки створок по соответствующим ячейкам

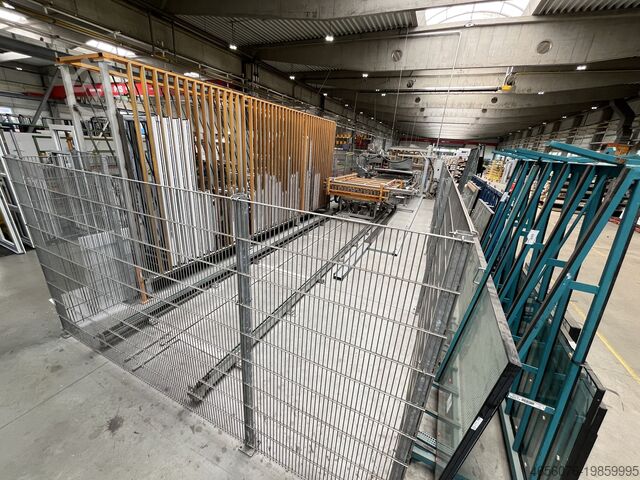

Ограждение безопасности 1

Входная дверь для ограждения безопасности 1
С концевым выключателем
