Машина для подбора и размещения оборудования

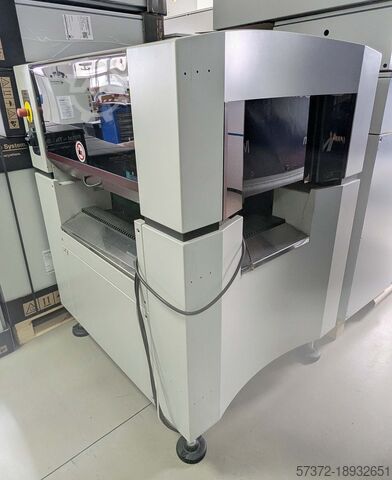

Машина для подбора и размещения оборудования DIMA HP-100
Состояние
готов к работе (б/у)
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание
Время цикла: 1,16 с/QFP с камерой Area CCD, 0,85 с/чип с замкнутым контуром электромеханического выравнивания, оптимальная скорость размещения: 3125 на IPC 9850 с камерами Area SCC и LCC, 4200 на IPC 9850 с CLEA, номинальная скорость размещения: 2500–3500 компонентов в час, обрабатываемые типы компонентов: чип 0201, MELF, SOT, SOIC, TSOP, TNT, PLCC, QFP, BGA, µBGA, LCC, размер поля: 42x42 мм, мелкий шаг: до 0,4 мм (16 мил), станция смены инструмента: 12 положений сопел, головки: одинарный гентри с двумя независимо управляемыми пипетками, точность сборки (X/Y) 3σ: 50 мкм с камерой Area CCD, 100 мкм с замкнутым контуром электромеханического выравнивание, размеры печатной платы (X/Y): 30-330x30-450 мм, выравнивание печатной платы: обнаружение реперных точек с помощью ESI CorrectPlace®, включая обучение для отверстий или необычных контуров, время загрузки и выравнивания: прибл. 2,8 с, количество осей: 2, длина: 1700 мм, ширина: 1500 мм, высота: 2200 мм, вес: 450 кг без питателя. Возможен выездной осмотр.
