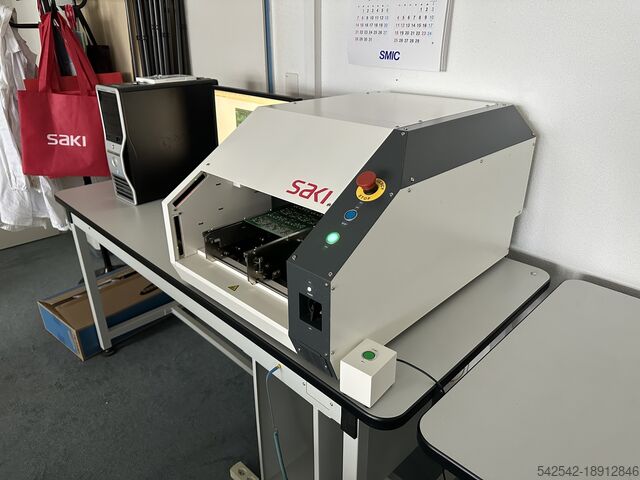

АОИ Saki Comet BF18

Описание

BF-Comet оснащен уникальной концепцией получения изображений с помощью линейной сканирующей камеры Saki и векторного анализа и может использоваться для всех видов инспекций (SMD, THT) до и после пайки.
Благодаря очень короткому времени цикла оператору практически никогда не приходится ждать. Это делает технологию Saki идеальной для настольного использования.
Высокоточная линейная камера сканирования является центральным блоком концепции получения изображений Saki.
Во время получения изображения печатная плата перемещается по одной оси под неподвижной оптической системой. Линейная камера записывает строку за строкой, при этом каждая строка записывается 4 раза, попеременно с разными источниками света.
Через несколько секунд изображение всей печатной платы будет доступно для проверки и программирования.
Для надежного анализа изображений необходимы методы переменного и постоянного освещения.
Система Saki включает в себя 3 центральных, переменных блока: коаксиальный (верхний), смещенный (боковой) и нижний (нижний) источники света.
Благодаря концепции получения линейного изображения каждый компонент, независимо от его расположения на печатной плате, всегда находится на одинаковом расстоянии и под одинаковым углом к соответствующему освещению. Это позволяет получать равномерно освещенные изображения для оценки.
Так называемый верхний осветительный блок представляет собой 100% коаксиальный источник света, который вводится в вертикальный обзор камеры с помощью полупрозрачного зеркала.
Это создает изображение без теней для просмотра в формате 2D. Это особенно важно для надежного контроля паяных соединений и проверок между высокими компонентами.
Lhjc R Ncswbgwre Ifnjh
Освещение MLT используется для обеспечения четкого цветного отображения луженых/паяных и нелуженых поверхностей.
Области без олова или с плохой смачиваемостью отображаются в красных тонах и поэтому могут быть надежно идентифицированы с помощью алгоритмов распознавания цвета.
Посторонние предметы, такие как «потерянные» компоненты, шарики припоя, царапины, повреждения и т. д., можно обнаружить, приложив немного дополнительных усилий по программированию с помощью функции ECD компании Saki.
Поскольку изображение всей печатной платы доступно в любом случае, эта функция требует всего лишь на несколько секунд больше времени проверки (вычислительного времени).
Проверка на наличие инородного тела
- Автоматическое открытие библиотеки.
Функция KPK компании Saki автоматически создает библиотеку для нераспознанных/новых компонентов с проверкой наличия, адаптированной к собранным компонентам.
- Автоматическая генерация координат X/Y для паяных соединений THT.
Если данные компоновки (САПР) для паяных соединений THT отсутствуют, эту функцию можно использовать для создания автоматической генерации с использованием непаяной и паяной печатной платы.
- Мастер программирования
Для всего процесса программирования, от импорта данных САПР, выравнивания данных и назначения библиотек, программное обеспечение предлагает мастер, помогающий программисту.
